关于乌海市宏阳焦化有限责任公司能耗在线监测系统推广建设工作方案的通知
2022-12-21
乌海宏阳焦化有限公司
项目描述
为贯彻落实党中央、国务院《关于加快生态文明建设的意见》和国家“十三五”规划纲要、“十三五”节能综合工作方案和减排》和《能源生产和消费革命战略（2016年-2030年）》等相关工作要求，加快重点用能单位能耗在线监测系统建设，完善能源计量体系，加强能源消费总量和强度“双控”形势分析预测预警，推动完成“双控”目标。质检总局联合制定《关于推进和建设在线监测工作方案》 《重点用能单位能耗制度》。
2020年，各省市有关主管部门相继下发通知，要求纳入“亿万”行动的重点用能单位落实节能主体责任，加强节能管理，促进节能减排。重点用能单位能耗在线监测系统建设。 》（发改环字[2017]1711号）等要求，建设接入终端系统，按时接入省级重点用能单位能耗在线监测平台能耗监测管理系统方案，实施在线监测。重点用能单位能源消耗制度 建设、不配备、使用能源计量器具的，依法依规责令限期改正，逾期不改正或者不按规定改正的，依法追究刑事责任。符合条件的，严格按照相关法律法规进行处罚。
乌海宏阳焦化有限公司应节能主管部门要求，结合自身发展需要，自主搭建了重点用能单位能耗在线监测接入终端系统。
项目建设内容
建设一套重点用能单位能源在线监测系统。 系统功能包括：能源看板、数据监控、能耗表现、设备能耗分析模块、计量管理、能耗平衡网络监控、能源计量网络监控、重点能耗设备管理、能耗预警/报警、能效对标、能源统计与报表、能源计量审核、节能诊断与对策、数据上报、系统日志、数据管理、配置管理
能耗在线监测设备1套、超声波流量计1套、4G DTU-MQTT&透传7套、红外抄表装置1套、数据采集盒1套、AI累加模块6套；
终端设备配置调试及数据上报上级国家/政府平台调试；
仪表、通讯设备的连接、调试；
软件模型配置、报表制作、系统联调；
智能电表安装调试；
实现的功能
“
北京光远科技
系统支持报表定制工具，用户可根据管理需要自定义报表内容、格式、生成周期、导出/发送规则。根据用户管理需要，定制能耗报表可为管理决策和能源审计提供数据支持
系统日志包括：终端设备数据上报日志，管理维护人员可以通过该功能模块查看上报结果和上报数据值； 终端设备日志，可查询终端设备数据上报前的相关验证过程日志和系统操作日志，方便企业在进行相关审计或追溯操作时查询历史操作日志； 设备通讯故障日志，方便系统维护人员查看历史故障信息；
数据管理数据库实现了不具备在线采集条件的数据的手工录入，包括区域能耗数据的录入和修改、产品能耗数据的录入和修改、产品产量数据的录入和消耗、企业经济指标录入；
配置管理满足企业基本信息配置管理功能，包括用户管理配置、区域信息管理、产品信息管理、用能单位信息配置；
用户收入
用户
1个
在网络异常情况下，能耗在线监测终端设备支持自动重新上传功能，通过多次数据重传，减少因网络异常造成的数据丢失。 在长时间网络异常的情况下，能耗在线监测终端设备可以在下一个数据上传时间窗口自动重传数据。
2个

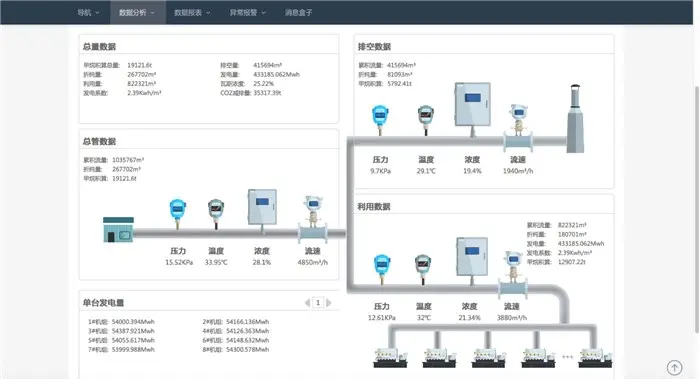

能耗数据的实时监控和存储，可以查询和比较不同生产环境的能耗变化，分析改善原因，为设备、工艺和运营的改进提供数据支持和验证；
3个
能源报表自动生成并推送；
4个
电表或第三方数据转发将单位能耗数据采集汇总至终端设备，再通过能耗在线监测终端设备对数据包进行编码，并通过“CA认证+HTTPS协议+VPN专线”进行加密“ 方法。 数据上传至上级政府监控平台；
5个
用能单位实绩模块提供用能单位能耗综合查询。 用户可结合多种查询条件，查看企业/关键工序的能源总量指标、能效指标和经济指标。 可查询的时间频率为15分钟、半小时、小时、日、月、年。 能源总量指标包括外购能源消耗量、外供能源消耗量和综合能源消耗量； 能效指标是反映企业或主要设备能效水平的典型指标； 经济指标包括工业增加值和工业产值指标。
再来一次红霞
1 概述
随着碳达峰和碳中和成为政府的主要任务，数据中心作为能源消耗密集、用能复杂的大型建筑，能够有效降低能源消耗，降低能源成本，避免用能过程中的“跑路”消耗。 为防止滴水现象，实施能效综合评价是一种非常必要的管理方法。
2、参考标准
DB31/T1302《数据中心能耗在线监测技术规范》
-2009《供配电系统设计规范》
《国家机关办公建筑和大型公共建筑能源监测系统——分项能耗数据采集技术导则》
《国家机关办公楼和大型公共建筑能源监测系统——能耗数据分项传输技术导则》
《国家机关办公楼和大型公共建筑能源监测系统——建筑分项计量设计安装技术导则》
《国家机关办公楼及大型公共建筑能源监控系统——数据中心建设与维护技术导则》
《国家机关办公楼和大型公共建筑能源监测系统建设、验收和运行管理规范》
《国家机关办公楼及大型公共建筑能源监控系统-软件开发指导手册》
三、配置方案
建立高效的能耗监测管理系统，实时测量建筑物内各种用能设备的能耗数据，并对采集到的数据进行统计分析。 可以合理确定各地区建筑能耗的经济指标和绩效评价指标，发现能源使用和能源浪费的规律，提高人员积极节约能源的意识。
① 构建数据中心智慧能源管理系统的基础框架，对能源消耗的各个环节进行实时监控；
②碳排放数据：通过系统可实现建筑单元人均能耗分析（包括水、电、能），实现低碳办公数据；
③区域能效比：实现建筑单元内区域能耗比较，便于能耗评估；
④同期能效比：实现同年、同期、同区域的能耗对比，方便分析节能数据；
⑤能耗考核管理：根据能耗定额标准约束值、标准值、指导值对单位面积能耗和人均能耗指标进行分析；
⑥ 能耗竞争排名：比较各功能区能耗，实现能耗排名，增强员工节能意识；
⑦ 对能耗数据进行综合分析、统计、打印、查询等功能，并可根据能耗监控管理系统的需要选择打印不同样式的报表。 为能耗运行管理部门提供可靠依据；
⑧ 能耗数据采集，随时查询，并根据采集到的数据进行统计分析，监测异常能耗，对能源智能表故障进行报警，提高系统信息化和自动化水平。
4.系统结构
五、系统功能
建筑节能概况

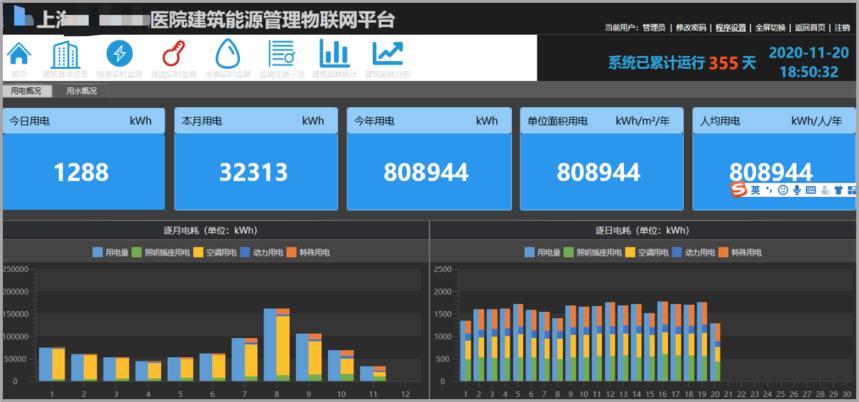

主要展示所选建筑的基本信息，各类别建筑的能耗对比，一天的小时趋势，一个月的日趋势，以及分时间段的峰、平、谷能耗直方图. 能源类型可选择电、水、可再生能源等能源类型，并折算标准煤。
建筑能源统计
经常帐下所有建筑的日、月、年能耗统计报表，可以报表或图表的形式展示，并可以excel形式导出保存。
可选择查看当前建筑能耗数据的同比和环比分析对比，可选择日/月/年周期进行对比，通过直方图和百分比数据。
图形化显示建筑物当前能耗流量，鼠标悬停显示当前区域或线路的能耗数据，可选择开始日期和截止日期。
您可以选择查看特定电路的能耗趋势，包括每日平均负载曲线显示、每日能耗对比数据、过去48小时、过去31天、过去12个月、过去3年的能耗数据。
能耗报告
系统可设置能耗单价，并通过报表显示日、月、年能耗账单。
配电监控
您可以选择查看所选建筑物的配电系统主图，并在主图中显示当前配电系统的遥测、遥信数据和状态。
分项能耗
显示当前建筑的照明插座、空调、电源和专电消耗情况，并通过饼图和柱状图展示能源占比、同比比较和分项能耗趋势。
区域能源消耗
显示建筑各区域当前能耗，通过饼图和柱状图展示能源占比、同比对比和分项能耗趋势清远建筑能耗管理系统，可按建筑和楼层区分。
能源安全监测
通过监测配电回路的泄漏电流和电缆温度来分析商业中心的能源安全。 商业楼、写字楼、酒店楼层配电箱进出线安装漏电检测器和温度传感器，其他建筑物进线安装漏电检测器和温度传感器。
