常熟市校园能源使用痛点以及传统的管理手段的缺点(组图)

2023-02-01

安科锐陈聪周杰

【摘要】：学校是大型公共机构的重要组成部分之一。 但大部分校园能耗抄表数据不完整，导致管理不到位，能源利用浪费较大。 为保证校园正常教学和科研的能源需求，实现有效节能，建立了能源远程监控管理系统，实时掌握校园能源消耗数据，对各校区进行分布式监控和集中管理。校园能源系统。 本文介绍常熟市杨园小学项目。 安科瑞智能电能表用于采集配电现场的各种用电参数。 本系统采用现场组网方式。 回路用电监控与管理。

关键词：学校； 能耗监控系统； ACREL-5000

1 简介

随着社会生活水平的不断提高，学校设备越来越多，空调、充电桩、教学设备等逐渐增多，导致用电量不断增加。 我国高度重视能源供应和使用现状，倡导建设节约型社会的现状。 建设节约型校园对此具有深远的意义。 学校是社会人才的建设基地和后备中心，深入开展节能校园建设工作，不仅可以促进学校自身的节能工作，降低学校的支出成本，而且有利于促进广大学生树立节能环保意识，这对整个国家和社会今后的节能工作将产生深远的影响。 常熟市杨园小学引入Acrel-5000能源管理系统，有效解决精细计量、智能处理、动态分析、实时评价等节能减排关键问题，对常熟市杨园小学实施合同能源管理校，实现技术节能和管理节能 随时随地提供直观准确的计量核算和动态控制方法，有利于建立科学、系统的节能减排分析方法，完善考核指标节能减排体系，实现“感知-控制-再感知-再控制”节能良性循环，深入挖掘节能潜力，持续优化节能方案，持续改进节能效率，实现节能目标。

2 现阶段校园能源使用痛点及传统管理方式的不足

2.1 现阶段校园使用痛点主要表现在以下几个方面：

2.2 不少学校​​开始响应政府号召，开展能源系统节能改造。 采用的传统节能系统还存在以下缺陷：

1）学校对公共场所用电进行管理，容易出现管控盲点，造成能源浪费。

2）底层设备无实时监控，设备运行状态未知，需要大量人力维护和维修设备

3）所有电气设备不能集中统一控制

4）没有数据分析，就无法发现高能耗点，也无法挖掘节能潜力，及时调整能耗措施。 针对上述情况，安科瑞为常熟市杨园小学推出了能耗管理系统，主要监控各楼层和变电所，现场共安装了37台安科瑞自主生产的多功能电表。

3 设计依据

-2009《能源管理体系要求》GB-50052-2009《供配电系统设计规范》能耗计量装置国家和行业标准DL/T 645-1997

多功能电能表通信协议DL/T 645-2007

CJ/T 188-2004 多功能电能表通信协议

户用表数据传输技术条件

4 系统架构

Acrel-5000能耗分析管理系统是根据公共建筑工地的实际情况设计的。 整体网络结构采用屏蔽双绞线直接连接后台能耗网关，再通过TCP/IP网络将数据上传至监控主机。 具体如下图所示：

系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。 整栋楼的仪表分布在配电室和楼层。 所有仪表通过屏蔽双绞线敷设到监控中心，再通过能耗网关连接到系统主机，完成仪表数据的采集和管理。 图 5 系统软件模块综合能耗主界面

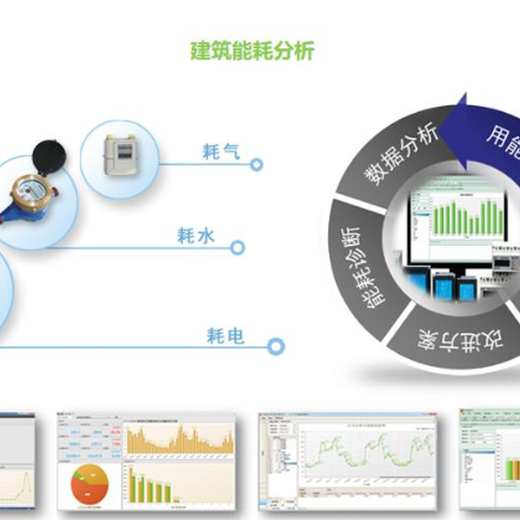

主页面展示了该楼宇的楼宇图片、楼宇基本信息、楼宇用电量饼图以​​及当月的各项能耗情况。 根据选择的建筑加载建筑图片校园能耗监测管理系统方案，可以选择时间查看建筑的能耗情况。 选择建筑物或时间后，会自动刷新。 默认是当天。分支能量

系统可以统计一定时间内各支行的日、周、月、季、年用电量。 系统可查看各分行能耗趋势，按已有日期或自定义时间查询，并能以图表形式显示分行总能耗。分项能耗统计

系统可对能耗进行分项统计和显示。 其中，单项日能耗同比分析图为不同项目当天和昨天的能耗直方图（蓝色柱为今天，绿色柱为昨天）； 能耗饼图显示了过去31天各项目的能耗情况。 比率; 堆叠图展示了过去31天各子项目的能耗趋势； 分项能耗排行图显示所选分项能耗值对应的前10个分支。分项能耗报表

系统可以统计一定时间内各分项的日、周、月、季、年能耗情况。 分项可查看各分行能耗趋势，可按已有日期或自定义时间查询，统计数据可导出Excel。能耗同比分析

系统可对各主要耗能设备的能耗进行上年同期值和上月值的同比环比分析，检验节能效果，进行节能减排。节能绩效考核，并根据分析结果修订节能目标。 各支路当年月度能耗及上年同期能耗统计；

配置选项

按照相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将分析单位面积能耗；

配置项目所用仪表的类型、型号、生产厂家等基本信息，并添加该型号仪表可提供的监控参数信息。 这里的配置影响能耗统计、按时间统计能耗、参数查询功能；

配置项目中使用的所有计量仪表，保存计量仪表的地址、变比、对应的采集器、编码、监控电路名称等信息；

配置分项能耗统计涉及的计量、比例、计算方式等信息，可根据项目情况灵活配置。 这里的配置信息会影响到每个品类的子项能耗分析模块中的功能；

配置各部门能耗对应的计量仪表、计算方式、比例和部门能耗计划。 完成此配置后，将启用部门能耗分析功能模块；

配置建筑内某个用能面积对应的计量表、计算方式和比例。 完成此配置后，将启用区域能耗分析功能模块

6 展望

根据学校建筑能耗运行效果分析，建立典型能耗分析模型进行统一分析。

建立建筑能耗计量系统：针对公共建筑的用电结构，监控到配电室层面，可准确统计进出回路。 关于）。

存储采集数据并形成可视化图表：系统采集数据并存储在数据库中，系统可以满足报表查询和导出，系统可以以直方图的形式展示能耗趋势等。 ，给客户更好的体验。

高耗能点诊断：管理人员可通过系统采集数据，对各线路进行有针对性的同比、环链分析，通过一级分析找出高耗能点。

通过能耗分析改进管理运营模式：针对高能耗点，有针对性地改进管理操作，如：通知每位管理人员在下班时间关灯关机器，并将其纳入绩效考核； 工作时间，用电负载比较大，可以错开电路，同时减少过大的负载； 通过能耗数据，可以降低学校的运营成本。

7个进球

1）为能源管理者提供一个公平、量化的“尺子”来计量每栋建筑的能耗，并根据标准化的能耗分项计量和监测结果进行行政监管。 学校可对节能行为实施奖励，对浪费行为实施教育处罚，将教师、学生和职工的节能行为纳入行为规范建设。

2）其次，让学校运营管理者了解自身的能源消耗情况，通过自身能源消耗情况的对比，清楚了解自身用电趋势，明确节能方向，了解设备状况及时从不合理的能源消耗情况中及时修复。 消除浪费。

3）利用能耗软件的实际能耗数据，对楼宇用户进行监督，保持“随手关灯”等绿色节能生活模式，人走关电脑，随手关灯空调，结合各高校的实际能耗数据。 宣传活动对师生员工进行正面宣传引导，达到节能效果
