摘要： 2008年1月3日，北京市建委、市发改委公布了北京市实施能源审计的部分政府办公建筑和大型公共建筑的平均电耗和水耗。 2011年江苏省住房和城乡建设厅发布苏建函科[2011]257号《关于加强办公建筑和大型公共建筑能耗监测工作的通知》，要求加强办公建筑能耗监测和大型公共建筑管理，2015年3月，江苏省第十二届人大常委会第十五次会议通过《江苏省绿色建筑发展条例》，要求加强分项计量数据采集和建筑绿色评级等一系列政策文件表明，国家和地方政府对建筑能耗分项计量数据的收集非常重视。

关键词：多功能仪器； 能耗监控系统；

1 简介

目前，我国是世界能源生产大国和消费大国。 统计显示，我国建筑能耗约占全国总能耗的28%。 我国每年新建20亿平方米的建筑中，99%为高耗能建筑。 ; 而在既有建筑中，只有4%采取了节能措施。 大型公共建筑不仅能耗密度高，而且能源浪费严重，节能空间巨大。 推进建筑节能势在必行，节能降耗首先要量力而行。

2 设计依据

建筑能耗监测系统是按照住房和城乡建设部制定的《国家机关办公建筑和大型公共建筑能耗监测系统》设计开发的，具有充分的设计依据和完善的标准。

住建部技术要求

《国家机关办公建筑及大型公共建筑能耗监测系统分项能耗数据采集技术导则》

《国家机关办公建筑及大型公共建筑能耗监测系统分项能耗数据传输技术导则》

《国家机关办公楼和大型公共建筑能耗监测系统建筑分项计量系统设计安装技术导则》

《国家机关办公建筑和大型公共建筑能耗监测系统数据中心建设与维护技术导则》

《国家机关办公楼及大型公共建筑能耗监测系统建设、验收及运行管理规范》

《国家机关办公楼和大型公共建筑能耗监测系统软件开发导则》

江苏省建筑能耗监测工程技术方案

DGJ32/TJ111-2010《公共建筑能耗监测系统技术规程》

苏建函科〔2011〕257号《关于加强办公建筑和大型公共建筑能源消耗监测实施工作的通知》

《江苏省绿色建筑发展条例》

4 设备选择

♦ 导轨式多功能仪表

功能：有功电能、电流、电压、有功功率、功率因数

精度等级：不低于0.5级

变压器精度：不小于0.5

电气接口：RS-485

通讯协议：-RTU

安装位置：变电站出线回路

安装方式：导轨式

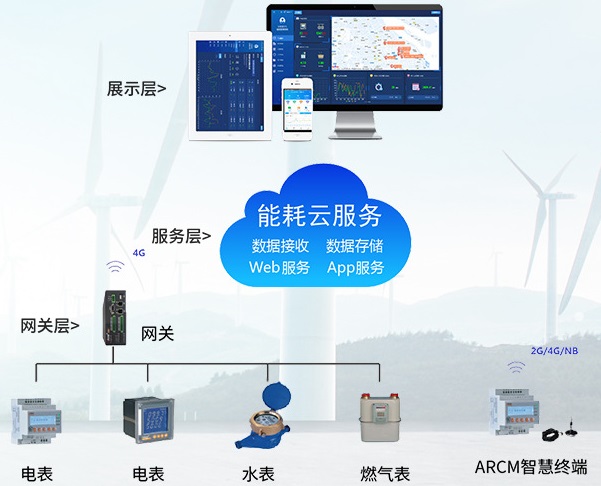

5 系统架构

本项目为东电华兰达（中国）电子有限公司Acrel-5000能耗管理系统项目，实时采集数据，在各项目现场设置通讯采集并部署系统后台，通讯管理器通过现场通讯网络向系统传输数据。 实现项目能耗监控。

6 系统软件模块

♦ 综合能耗主界面

反映当年建筑能耗各类别能耗和折合标准煤的综合能耗，计算单位面积能耗；

建筑物的能源消耗虽然种类繁多，但能用电表计量的主要是电和水。 这两种能源消耗的每日和每小时能源消耗曲线显示在界面底部；

♦ 支路用​​电主界面

显示当日当月的用电量峰值（电能对应需量值）。 显示当天能耗、当月能耗、当年能耗和昨日同期能耗、上月同期能耗、同期能耗上一年的。 蓝色负号表示当前日期能耗值低于过去同期静安能耗管理系统哪里便宜，红色字体表示当前日期能耗值超过同期能耗值在过去。 过去 48 小时、31 天、12 个月和 3 年的能源消耗以条形显示。 右上角显示过去15分钟的曲线（功率表显示功率曲线，流量计显示流量曲线），同时显示当前值和15分钟内的最大值和最小值。

♦ 能耗明细统计

分项能耗的主要目的是对照明插座的安装和电源的安装情况进行分项统计，以供项目整体用电量。

统计数据可以导出到Excel

♦ 地区能源消费统计

能源消耗按地区统计和展示。 日分项能耗同比分析图显示了不同地区当天和昨日的能耗直方图（蓝色柱为今天，绿色柱为昨天）。 各区域近31天的能耗占比以饼图展示，各区域近31天的能耗趋势以堆叠图和右侧直方图展示。

♦ 分行能耗趋势统计

统计一定时间内各配电回路的日、周、月、季、年用电量。 分时段能耗分类及能耗趋势分析。

♦ 能耗同比分析

用于分析当期与去年同期的用电量对比。

数据可以导出到Excel；

7 效果分析

根据东电华兰达（中国）电子有限公司项目能耗系统运行效果分析，按照分类分项计量的原则，建立典型的能耗分析模型，可以实现更好的能源管理和节能增效。

♦ 建立建筑能耗计量体系，对建筑能耗进行监测，发现黑幕能耗，使节能改造更有针对性，同时通过计量收费等管理措施巩固节能改造成果。绩效评估。

♦ 建立能源消耗地区和部门的统计和公示，进行能源消耗排名和考核。

♦ 建立能源管理，提高管理自动化水平。

♦ 通过能耗监测系统提供的同比分析数据，将节能改造成果量化，展示节能效果。

8 结论

大型公共建筑总面积不到城镇建筑总面积的4%，但能源消耗总量却占全国城镇用电量的22%。 大型公共建筑单位面积年用电量达到70~10~20倍。 公共建筑是节能大户，是节能减排的重点。 做好公共建筑和办公建筑节能工作，对于推进和带动节能工作，实现节能减排目标具有重要意义。

参考：

[1]. 住建部技术要求

[2].DGJ32/TJ111-2010《公共建筑能耗监测系统技术规程》

[3]. 苏建函科〔2011〕257号《关于加强办公建筑和大型公共建筑能源消耗监测实施工作的通知》

[4]. 《江苏省绿色建筑发展条例》

182-173-20907

摘要：大型公共建筑总面积不到城市建筑总面积的4%，但能源消耗总量却占全国城镇总用电量的22%。 10到20次。 公共建筑是节能大户和节能重点。 做好公共建筑节能工作，对于推动和带动全社会节能工作，实现节能减排目标汽车厂能耗管理系统厂家，实施“转方式、调结构”重大战略具有重要意义。 ”。 本文介绍花家胡同0110-633地块C2商业金融用地项目，采用智能电表和远传水表采集现场各种电参数信号和用水量。 本系统采用现场组网方式。 组网后，通过现场总线通讯，远程传输到后台。 Acrel-5000建筑能耗监控系统实现对配电回路用电量的监控和管理。

关键词：大型公共建筑； 能耗监控系统； ACREL-5000； 建筑能源管理系统

1 简介

企业能源利用的科学管理方式日趋多样化。 能源消耗管理系统可以实时监控各种能源的详细使用情况，为企业发现能源消耗薄弱环节，促进企业管理水平的提高和运营成本的降低，为节能降耗提供直观、科学的依据减少。 大型公共建筑能耗密度高，节能空间大。 花家胡同0110-633地块C2商业金融用地项目是大型公共建筑的用能大户，能源消耗的使用一直是客户关注的焦点。 本项目安装ACREL-5000能耗监控系统，实时监控项目能耗、设备能耗，为客户节能降耗提供数据。

二、设计依据 三、项目概况

花家胡同0110-633地块C2商业金融用地项目位于北京市西城区金融街核心区花家胡同与金融街交叉口东北角。 南至花家胡同。 本次智能化方案设计主要针对位于地块西侧的办公楼。 建筑的主要功能是办公楼及其配套用房。 项目总建筑面积80446平方米，其中地上建筑面积52402平方米，地下建筑面积28044平方米。 . 大楼地上13层，地下5层。

4.系统架构

本项目根据客户需求和项目实际情况，设计了一套Acrel-5000建筑能耗监控系统，南北楼电表231套，净源牌水表100套。 水表是标准协议。 被监控的现场设备层仪表具体分布如下：

5.系统软件模块

5.1 综合能耗主界面

主页面展示了该楼宇的楼宇图片、楼宇基本信息、楼宇用电量饼图以​​及当月的各项能耗情况。 根据选择的建筑加载建筑图片，可以选择时间查看建筑的能耗情况。 选择建筑物或时间后，会自动刷新。 默认为当天。

5.2 支路能耗

系统可以统计一定时间内各支行的日、周、月、季、年用电量。 系统可查看各分行能耗趋势，按已有日期或自定义时间查询，并能以图表形式显示分行总能耗。

5.3 分项能耗统计

系统可对能耗进行分项统计和显示。 其中，单项日能耗同比分析图为不同项目当天和昨天的能耗直方图（蓝色柱为今天，绿色柱为昨天）； 能耗饼图显示了过去31天各项目的能耗情况。 比率; 堆叠图展示了过去31天各子项目的能耗趋势； 子项能耗排行图显示所选子项能耗值对应的前10个分支。

5.4 分项能耗报告

系统可以统计一定时间内各分项的日、周、月、季、年能耗情况。 分项可查看各分行能耗趋势，可按已有日期或自定义时间查询，统计数据可导出Excel。

5.5 能源消费量同比及环比分析

系统可对各主要耗能设备的能耗进行上年同期值和上月值的同比环比分析，检验节能效果，进行节能减排。节能绩效考核，并根据分析结果修订节能目标。 各支路当年月度能耗及上年同期能耗统计；

5.6 检查能耗数据

系统可统计一定时间内各回路与下级支路的能耗差值，超过一定百分比后突出显示（红色区域），保证计量系统的完整性和准确性。

5.7 配置选项

按照相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将分析单位面积能耗；

配置项目所用仪表的类型、型号、生产厂家等基本信息，并添加该型号仪表可提供的监控参数信息。 这里的配置影响能耗统计、按时间统计能耗、参数查询功能；

配置项目中使用的所有计量仪表，保存计量仪表的地址、变比、对应的采集器、编码、监控电路名称等信息；

配置分项能耗统计涉及的计量、比例、计算方式等信息，可根据项目情况灵活配置。 这里的配置信息会影响到每个品类的子项能耗分析模块中的功能；

配置各部门能耗对应的计量仪表、计算方式、比例和部门能耗计划。 完成此配置后，将启用部门能耗分析功能模块；

配置建筑内某一用能面积对应的仪表、计算方式、比例。 完成此配置后，将启用区域能耗分析功能模块。

六、展望

根据花家胡同0110-633地块C2商业金融用地项目能耗运行效果分析，建立典型能耗分析模型进行统一分析。

存储采集数据并形成可视化图表：系统采集数据并存储在数据库中，系统可以满足报表查询和导出，系统可以以直方图的形式展示能耗趋势等。 ，给客户更好的体验。

高耗能点诊断：管理人员可通过系统采集数据，积极分析各回路的同比和环比，通过一级分析找出高耗能点。

通过能耗分析改进管理运营模式：针对高能耗点，有针对性地改进管理操作，如：通知各部门在下班时间关灯关机，并纳入绩效考核； 定时开关空调，追究公司人员责任等。通过能耗数据，可以降低公司的运营成本，增加利润。

七、结论

能源管理系统通过对用户端电、水、气、热（冷）等所有能源消耗的集中采集和分析，以直观的数据向管理者或决策者展示各类能源的使用和消耗情况和图表。 能耗监控系统的意义在于发现高耗能点或不合理的用能习惯，有效节约能源，为用户进一步节能改造或设备升级提供准确的数据支持。 系统功能按日、月、年统计能耗，并以曲线图形式显示。 能耗的同比和环比分析，便于判断能耗趋势。 建立能耗管理系统后，不仅可以减轻工作人员的工作量，还可以提高工作效率，对于推进和带动节能工作，实现节能减排目标具有重要意义。返回搜狐看更多
