车间物联网传感器数据采集系统是怎样构建的路

2023-02-08

关键词：智能车间，智能车间，传感器数据采集系统，车间信息采集与处理

在工业物联网场景下，车间需要将设备传感器采集的数据通过网络实时传输到中央控制系统，从而对工作环境、产品状态等进行实时监控和预测性维护, 和设备操作。 因此，不难看出传感器信息的采集对于行业的发展和推动也起到了很大的作用。

此外，我们还可以通过各种物联网平台和各种协议，将车间数据以模块的形式传输到上级MES系统和ERP系统，方便企业的整体管理和运营，让企业规模增长和产品实时管理，增强稳定性要求，降低运维成本。

系统通过生产过程的信息化管理，实现生产计划可视化管理、生产过程可视化管理、设备状态可视化管理、装配过程可视化管理能耗监测管理系统哪家合适，从而降低设备和物料管理成本，减少设备信息的传递和管理信息的浪费，从而提高产品质量，减少次品，为公司追求降低成本、淘汰次品、追求零库存、追求全面、高效、灵活、高效提供了强大的动力。优质的服务。

基于这样的优势，大家不禁要问：车间物联网传感器数据采集系统是如何构建的，其具体的数据链路和操作步骤是怎样的？ 接下来，我们一起来看看吧。

1、数据链的传输

1/ 各测量装置将检测信号转换成数字信息，组装成结构化数据，通过网络传输，到达显示终端。

2/ 采集系统规则引擎模块对传感器获取的原始数据进行过滤、丰富、转换，实时输出数值、波动图、直方图等，存储在数据库和本地服务器中审查的背景。

3/ 服务器可以通过互联网将数据备份到云端，并显示给控制中心和其他终端用户。

2.选择合适的设备和解决方案

1、对车间生产线各项产品参数及专业设备进行采样，确定各项监测常数、宽度/厚度/直径/长度/高度/断面剖面等数据。 如果你想获得一些特殊的价值，你可能还需要定制特殊装备。

2、选择设备，传感器监控数据与上述配置产品的数据流方案不同。 还需要考虑的是软件终端的具体开发。

3、在服务器端进行业务开发，确定需要的功能，确定接收设备数据，下发控制指令。

4、服务器程序与传感器建立连接，关联反馈端，进行整体联调操作。 这关系到各个设备上报的数据，也是关键的一步。 必须由专业人员安装调试。

传感器数据采集方案的总体概述如上所述。 更具体的设备选择和解决方案还是需要大家自己去了解和交流，希望对大家有所帮助。

蓝鹏测控专注于各种传感器信息的采集、工业测量设备的开发和中小型冶金生产线的测控解决方案设计。

蓝鹏自主研发了多种光电测量系统。 直径规、宽度规、厚度规、轮廓规、直线度规等五金产品精度可达0.01mm，自主研发的蓝鹏测控2.0专业测控平台可为客户提供成熟的测控冶金生产线多场景解决方案，为钢铁行业打造智能化生产车间贡献中国力量。

安科瑞王丹丹

【摘要】 建筑能耗占世界能源消耗的30%以上。 提高建筑能效是减缓全球变暖和提高环境可持续性的有效途径。 面对严峻的能源和环境问题，中国政府在建筑节能领域采取了一系列措施。 本文介绍贵阳电信金阳枢纽大楼能耗管理系统，采用安科瑞智能电表采集配电现场的各种用电参数。 本系统采用现场组网方式。 监控系统实现对各配电回路用电量的监控和管理。

关键词：晋阳枢纽； 能耗监控系统； Acrel-5000

1 简介

我国高度重视节能减排工作。 十六届五中全会作出加快建设资源节约型、环境友好型社会的重大决策，标志着我国节能减排全面启动。 商业写字楼规模大、人口密集。 它们是大型公共建筑，迫切需要解决大能耗、能耗统计、能源分析、能效公示、能源结算等问题。 能源管理系统作为一种高效的管理工具和新兴的管理方式，已在大型公共建筑、医院等领域得到应用。 贵阳电信金阳枢纽大楼能耗管理系统通过对能源的收集和管理，达到降低能耗、节约能源的目的。

2 设计依据

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

u 能耗计量装置国家和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

3 项目概况

贵阳电信金阳枢纽楼项目中，安瑞自主生产的共计86个系列电表分布在楼层配电箱内。 可视化、可量化的采集和存储，可以降低能源使用成本，为建设节约型社会发挥作用。

4 系统架构

Acrel-5000能耗分析管理系统根据现场实际情况，整体网络结构采用屏蔽双绞线直连能耗网关，再将数据上传至监控主机。 具体如下图所示：

系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。 整栋楼的电表都分布在楼层的强电井中。 所有表计通过485屏蔽双绞线敷设到后台能耗网关，通过交换机传输到系统主机，完成表计数据的采集和管理。

5 系统软件模块

u 综合能耗主界面

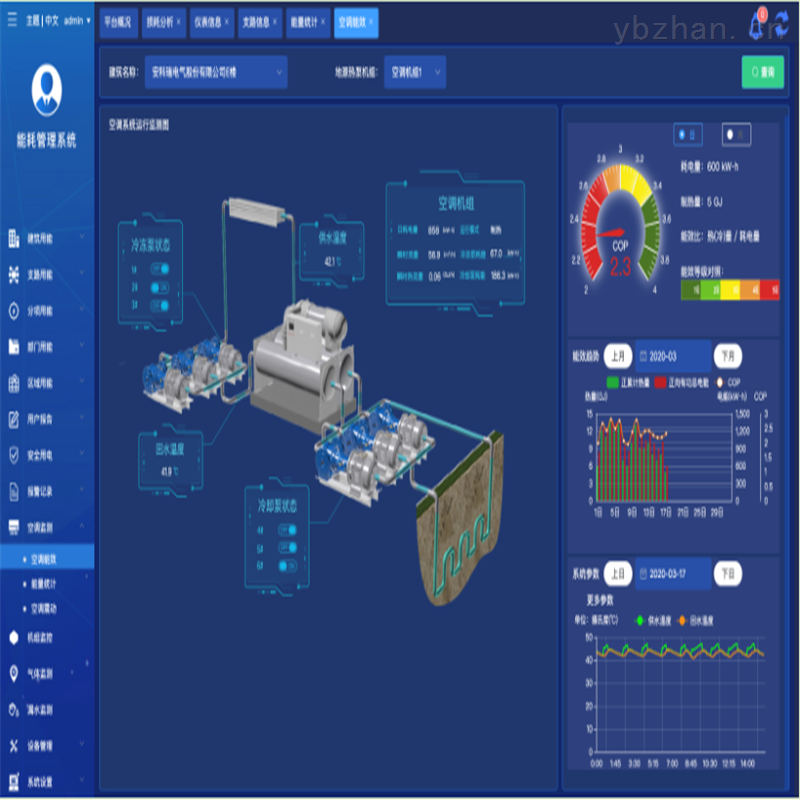

主页面展示了该楼宇的楼宇图片、楼宇基本信息、楼宇用电量饼图以​​及当月的各项能耗情况。 根据选择的建筑加载建筑图片，可以选择时间查看建筑的能耗情况。 选择建筑物或时间后，会自动刷新。 默认为当天。

u 支路能耗

系统可以统计一定时间内各支行的日、周、月、季、年用电量。 系统可查看各分行能耗趋势，按已有日期或自定义时间查询，并能以图表形式显示分行总能耗。

u 分项能耗统计

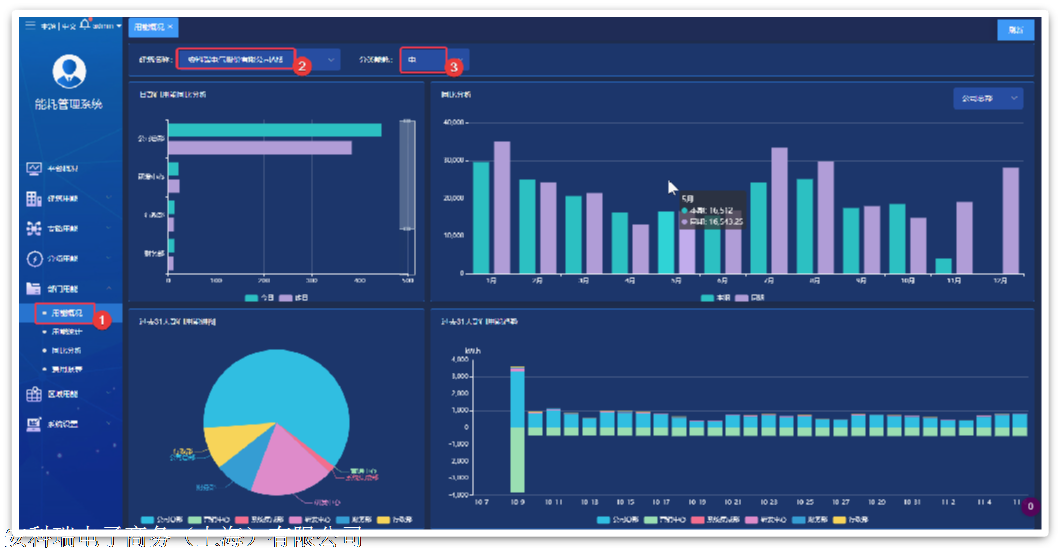

系统可对能耗进行分项统计和显示。 其中，单项日能耗同比分析图为不同项目当天和昨天的能耗直方图（蓝色柱为今天能耗管理系统的意义，绿色柱为昨天）； 能耗饼图显示了过去31天各项目的能耗情况。 比率; 堆叠图展示了过去31天各子项目的能耗趋势； 子项能耗排行图显示所选子项能耗值对应的前10个分支。

u 能耗明细报表

系统可以统计一定时间内各分项的日、周、月、季、年能耗情况。 分项可查看各分行能耗趋势，可按已有日期或自定义时间查询，统计数据可导出Excel。

u 能耗同比及环比分析

系统可对各主要耗能设备的能耗进行上年同期值和上月值的同比环比分析，检验节能效果，进行节能减排。节能绩效考核，并根据分析结果修订节能目标。 各支路当年月度能耗及上年同期能耗统计；

u 能耗数据查询

系统可统计一定时间内各回路与下级支路的能耗差值，超过一定百分比后突出显示（红色区域），保证计量系统的完整性和准确性。

你的配置选项

按照相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将分析单位面积能耗；

配置项目所用仪表的类型、型号、生产厂家等基本信息，并添加该型号仪表可提供的监控参数信息。 这里的配置会影响能耗统计、基于时间的能耗统计和参数。

查询功能；

配置项目中使用的所有计量仪表，保存计量仪表的地址、变比、对应的采集器、编码、监控电路名称等信息；

配置分项能耗统计涉及的计量、比例、计算方式等信息，可根据项目情况灵活配置。 这里的配置信息会影响到每个品类的子项能耗分析模块中的功能；

配置各部门能耗对应的计量仪表、计算方式、比例和部门能耗计划。 完成此配置后，将启用部门能耗分析功能模块；

配置建筑内某个用能面积对应的计量表、计算方式和比例。 完成此配置后，将启用区域能耗分析功能模块

6 展望

在分析Acrel-5000运行效果的基础上，建立典型的能耗分析模型进行统一分析。

u 建立建筑能耗计量系统：针对公共建筑用电结构，可以准确统计进出电路回路数，必须满足节电原则，即进出电能为输出电能的总和。

u 存储采集的数据并形成可视化图表：系统采集数据并存储在数据库中，系统可以满足报表查询和导出，系统可以以直方图的形式展示能耗趋势等., 给客户更好的体验。

u 高耗能点诊断：管理人员可通过系统采集数据，对各回路进行正向的同比和环链分析。 通过一级分析，发现高耗能点，降低成本，节约能源。

7 结论

贵阳电信金阳枢纽楼项目能耗管理系统，运行能源管理系统后，通过对能耗数据的采集、优化、整合，实现贵阳电信金阳枢纽楼能耗透明化，贵阳电信财务数据支撑为洋湖枢纽大厦下一步能源改造提供依据，为未来发展做出正确决策，对于推进和带动节能工作，实现节能减排目标具有重要意义。
