建筑物能源消耗进行实时监测和控制的技术方案介绍

2023-07-09

建筑节能监测系统是对建筑能耗进行实时监测和控制的技术解决方案。 系统可通过传感器、数据采集模块和数据分析软件对建筑内外环境、设备运行状态和能耗进行监测和分析，为建筑节能管理提供强有力的技术支撑。

建筑节能监测系统

建筑能效监测系统的优点：

1、实时监控：通过传感器、数据采集模块实时监控建筑内外环境、设备运行状态及能耗情况，及时发现并解决能效问题，降低能源消耗浪费。

2、数据分析：系统可以对采集到的数据进行分析，通过数据挖掘和机器学习技术提供建筑能效优化解决方案，帮助用户更好地管理能源消耗。

3、节能减排：通过能效监测系统的实时监测和数据分析，可以实现精细化能源管理，从而达到节能减排的目的，降低企业的能源成本企业。

4、智能管理：可以自动管理建筑物的能耗能耗监测与管理系统，无需人工干预，从而提高管理效率，降低管理成本。

建筑能效监测系统应用场景：

1、商业建筑：商业建筑通常面积较大，能耗较高。 能效监控系统可以帮助商业建筑管理者实时监控和优化能源消耗，从而降低企业的能源成本。

2、工业建筑：工业建筑的能耗通常较为复杂。 能效监测系统可以帮助工业企业实现精细化能源管理，提高生产效率，降低能源成本。

3、公共建筑：公共建筑通常具有较高的公益性。 能效监测系统可以帮助公共建筑管理者实现节能减排，减少对环境的影响。

该系统作为一种新兴的能源管理技术，对于提高建筑能源效率、降低能源成本具有重要意义。 随着技术的不断发展，相信未来这项技术将会得到更广泛的应用。建筑节能监测系统

摘要：绿色环保已成为时代主题。 与此同时，节能减排也成为我国蓝天保卫战的重要举措。 我国大型公共建筑年耗电量约占全国城镇总耗电量的22%，每平方米年耗电量是普通住宅建筑的10-20倍，是欧洲、日本等发达国家同类建筑的1.5倍。 〜2次。 随着时代的发展，通过现代手段对大型建筑的水电消耗情况进行实时监控已经成为可能。 大学校园作为科研和教学的重要载体，在节能减排方面发挥着示范作用。 通过分析建立高校校园建筑能耗监测系统的可行性以及利用“互联网+”技术实现数据同时传输和共享的优势，并结合西安市能耗监测平台的应用实例论证了可行性“互联网+”能耗监测技术及适用性研究

关键词：“互联网+”； 能源消耗监控； 节能减排

1 大学校园建筑能源管理系统可行性分析

高等学校作为大型公共建筑的一部分，集教学、科研、生活于一体，占地面积大、建筑类型多、功能分区复杂。 它们不仅是人口高密度地区，也是重要的能源消耗地区。 。 我国绝大多数高校对电、水、气的消耗采用人工管理。 原有的人工抄表存在数据不正确、实时性差、工作量大、管理困难等问题。 能源管理部门也没有其他直接有效的手段来获取关键的实际能耗信息，无法进一步提出节能解决方案，有效降低能耗。 因此，对不同类型的能源消费进行有效、正确的分析就更加困难，因此制定有针对性的能源管理政策就显得尤为关键。 建筑能耗监测系统通过现代化能耗监测系统，在现有设备和管道上增加监测硬件设施，记录所有管道和分支系统的数据，并通过系统平台汇总数据。 利用分析模块随时对统计数据进行对比分析，发现是否存在能源浪费的问题。 能耗分析管理系统不仅可以分析高耗能设备能耗的主要原因，还可以分析办公、生活能耗与气候、人数、建筑结构的关系，即用一平台对不同建筑类型的节能进行分析。 进行潜力研究，同时根据数据分析结果选择正确的节能方法以达到节能目标。

2 应用互联网技术的优势

在高校校园能耗监测过程中，往往由于传统数据统计和查询方式的限制，只能采用人工操作和固定地点查询的方式，使得整个系统无法灵活应用。 随着互联网技术的快速发展，通过添加硬件设备就可以将监测数据通过互联网上传到服务器。 用户可以通过任何能上网的电脑或手机登录能耗监测系统，进行数据查询、能耗分析等操作。 数据统计和分析的速度大大加快。 利用互联网可以实现数据的连续上传，使得数据上传可以同步上传，分析数据的数据来源更加全面，加快了数据分析的速度，提高了数据分析的准确性。 数据共享支持多系统开发。 互联网技术可以实现数据共享，方便相关部门和用户查询、比较和分析，实现多系统开发，使多方参与系统建设，提供节能减排解决方案，最终减少能源消耗并消除浪费。 基于西安城市消费监测平台的应用实例，西安市遵循了《绿色建筑评价标准》（GB/-2014）、《民用建筑绿色设计规范》（JGJ/T229-2010）、《 《建筑工程绿色施工评价标准》（50640-2010）、《西安市公共建筑能耗监测系统技术规范》DBJ61/T97-2015及现行国家和地方质量检验验收规范，贯彻绿色建筑大型建筑评级审核政策，2011年完成西安市能耗监测平台建设。 自2014年3月1日起能耗监测与管理系统，新建政府财政投资2万平方米以上公共建筑应当按照国家规范和技术导则，同步设计、同时建设、同时使用能源监测信息系统，并与民用建筑一体化。 能耗实时监测平台实现数据上传和对接。 2015年，陕西交通职业技术学院立项在文景校区建设明园楼。 绿色建筑标签被评为一星。 2017年投入使用，已完成单体建筑能耗监测，数据已纳入西安市能耗监测平台主要功能有：实时监测、能耗监测统计、支路分项统计、能耗报表、抄表、表计监测状态、节能分析等功能。

三、系统结构

Acrel-5000建筑能耗分析系统以计算机、通讯设备、测控单元为基本工具。 为建筑物的实时数据采集和远程管理与控制提供了基础平台，可以与检测设备组成任何复杂的监控系统。 开放性、网络化、单元化、配置化，采用面向对象的分层、分层、分布式智能集成结构。 创建以下层次结构：

四、系统功能

1）系统概述

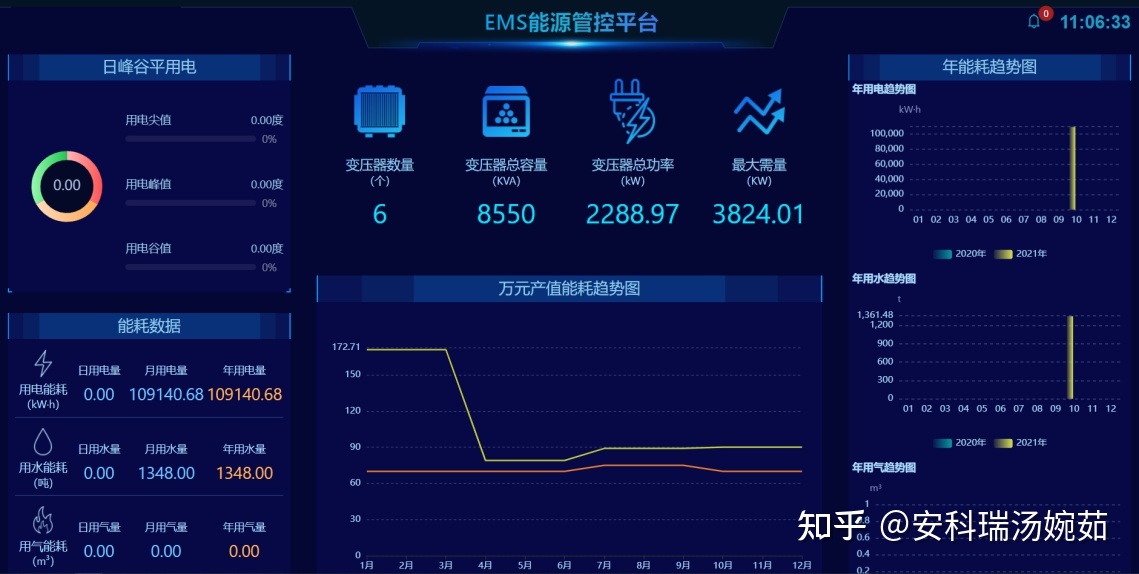

滚动显示平台运行状态、当月能耗换算、地图导航、每小时、每月能耗曲线、当日、当月能耗同比分析。

2）能源消耗概况

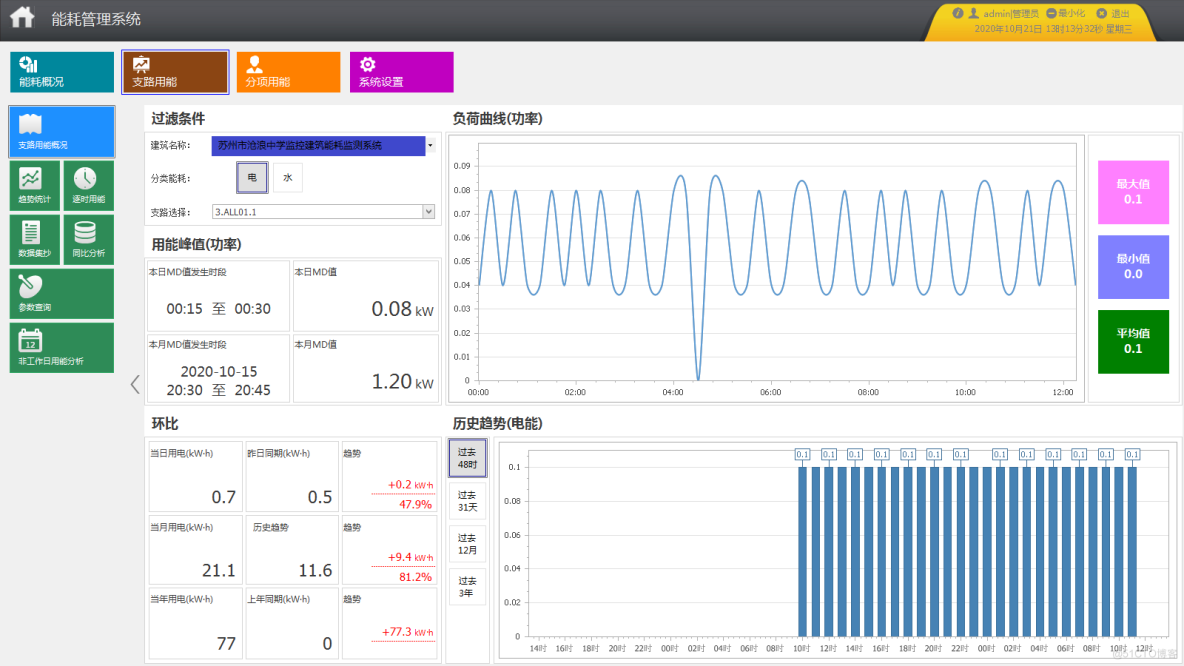

对比建筑物、部门、区域、支路、分类项的能耗，支持当日每小时趋势、当月每日趋势曲线、按时间段能耗统计对比、总量对比能源消耗同比。

3）能源消耗统计

以日报、月报、年报的形式对建筑物、区域、分项、支路等构筑物进行统计，对能耗进行分类统计，支持报表数据导出至EXCEL，支持建筑物选型数据来生成直方图。

4) 多费率统计

复费率报表按日、月、年对单栋楼下不同支路的峰、峰、平、谷用电及成本进行统计分析。 支持数据导出至EXCEL。

5）同比分析

通过日、月、年图表和报表相结合的方式，对建筑物、分项、区域、支路等能耗数据进行同比分析。

6) 能量流图

能量流图展示了单个建筑在指定时间内各类能源从源头到末端的能量流向，支持按原值和折现值查看。

7）配电监控/管网图

结构中各重要节点的数据显示在变电站配电结构初级图或建筑物水、燃气管网图上，方便用户掌握能源运行参数。

8）夜间能耗分析

夜间能耗可以以表格、曲线、饼图等形式对所选分支机构的能耗进行分类，对指定时段内工作时间和非工作时间的能耗进行比较，支持报告的导出。

9) 3D显示

以3D图形显示项目现场模拟图，以更直观的方式动态显示项目中的建筑物或设备数据。

10）设备管理

设备管理包括设备类型、设备台账、维护记录等功能。 协助用户合理管理设备，保证设备运行。

11) 用户报告

用户报表自动统计所选建筑各能耗的环比趋势，并提供简单的能耗分析结果，并提供单独的用电量多费率能耗分析，且报表可编辑。

5 系统硬件配置

六，结论

通过使用西安能耗监测系统，可以随时查询用电量，并通过各楼层用电量对比分析以及同一位置的对比分析，可以判断是否存在用电浪费，指导学校开展节能管理，杜绝浪费。 通过明源大厦1月份用电量统计分析，日用电量1382.4kW·h，用电量542.5kW·h。 通过对比分析，1月25日寒假开始，用电量大幅下降； 各个节假日期间，用电量大幅下降，明园大厦举办重大活动时，用电量较大。 通过西安市能耗监测平台的应用，所有管理人员和用户可以利用互联网进行实时查询，发现问题立即现场检查，并第一时间通知所有用户，从而杜绝能源浪费，达到节能减排的目的。
