临商银行罗庄支行能耗监测系统的研究与应用——安科瑞路临宇

2022-03-02

摘要：本文介绍了临商银行罗庄支行，该支行采用智能电表采集配电现场的用电量值。系统采用现场联网的方式。联网后，通过现场总线进行通讯，传输到后台。 Acrel-5000能耗监测系统实现了对配电回路用电量的实时监测。

简介

统计显示，我国建筑能耗约占全国总能耗的28%。我国每年新建的20亿平方米建筑中，99%为高耗能建筑；现有建筑中只有4%采取了节能措施，节能空间巨大。推进能耗监测系统建设势在必行。节能降耗，计量先行。

设计基础

GB-T 15587-2008《公共建筑企业能源管理导则》

《企业合理用电评价技术指南》

《企业节能规划总则》

《企业能源审计技术通则-GB》

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

电能计量设备的行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量器具数据传输技术条件

GB/T 19582-2008 基于协议的公共建筑自动化网络规范

项目概述

临商银行股份有限公司罗庄支行金融服务中心位于临沂市罗庄市双月湖路以北、沪东路以东。总建筑面积27578.32平方米，其中：地上总建筑面积22262.80平方米，地下总建筑面积5315.52平方米米。地下一层为地下车库及配套设备间；地上三层裙房主要为对外商务和服务，主楼共17层，主要为内部办公。本项目在变配电室安装三台变压器，T1、T2和T3变压器容量相同。低压配电柜中的Acrel PZ系列电能表接入Acrel-5000能耗监测系统，对电能消耗进行监督，随时掌握能耗情况能耗监测管理，提高节能意识.

系统架构

Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备、测控单元为基础工具，为大型公共建筑的实时数据采集和远程管理提供基础平台。该设备构成一个任意复杂的监控系统。系统主要采用分层分布式计算机网络结构，如系统结构图所示：临商银行罗庄支行项目能耗系统的站控管理层和网络通信层。现场共有安科瑞PZ系列电能表152台。

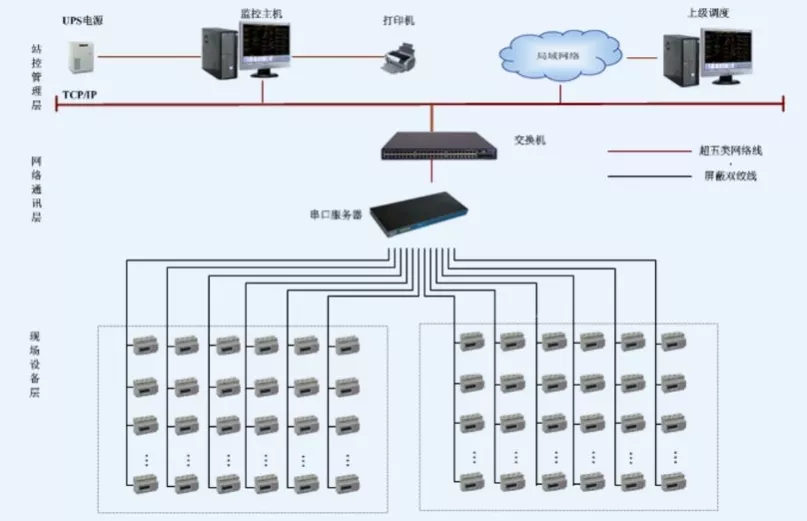

系统结构图

系统软件模块

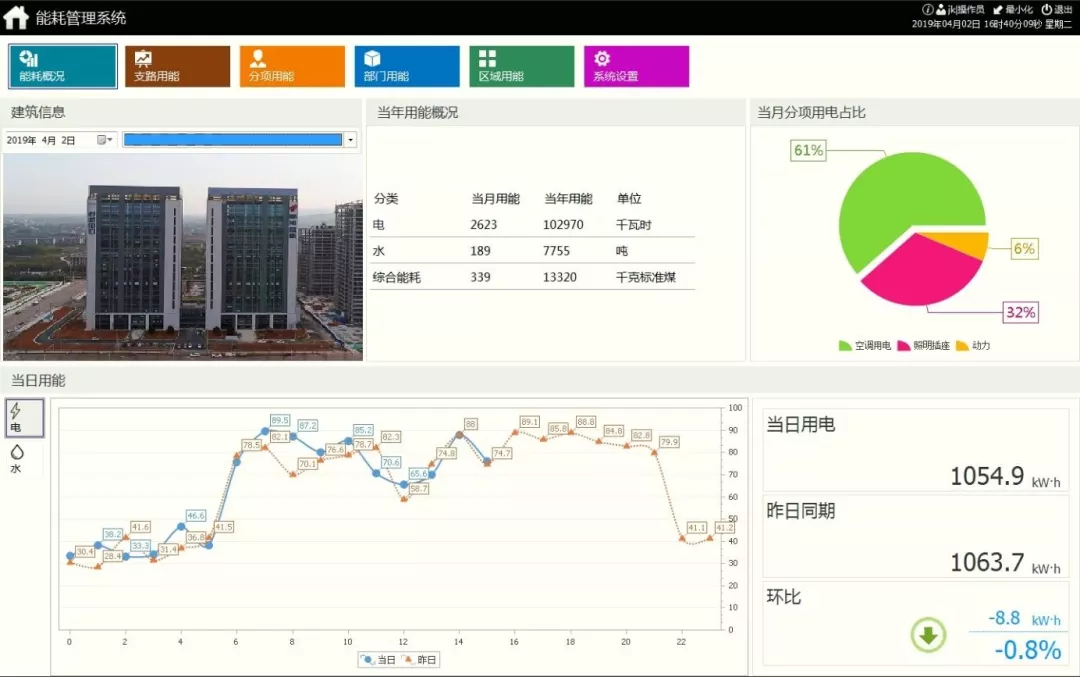

4.1综合能耗主界面

反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；

通过仪表测量能耗，界面下方显示当日每小时能耗曲线；点击各能耗类别上方区域，跳转到能耗类别能耗分析主界面；

p>

可通过下拉框切换建筑，可根据项目需求更换建筑图片。

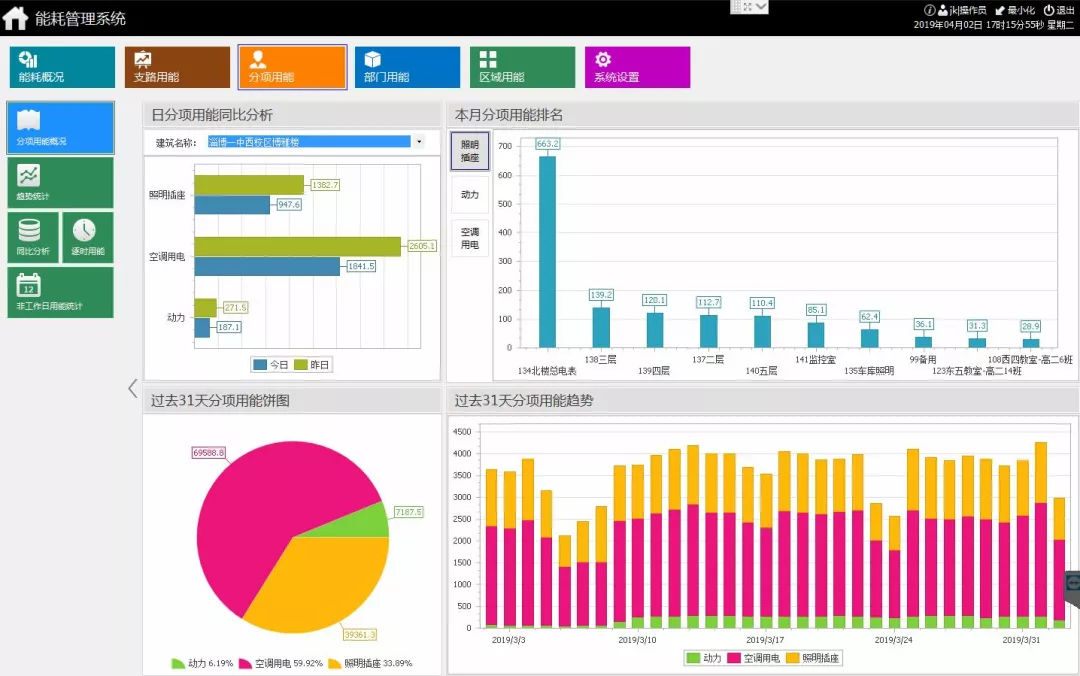

4.2分类能耗主界面

反映某类（如用电量）当天与昨天同期、当月同期与上月同期、当年同期的能源消耗量与上年同期及比较、增幅及增加值；

反映某品类过去48小时、过去31天、过去12个月、过去3年的能耗趋势；

反映子项能耗的月度能量饼图；

反映某类能源消耗在一年中每个月的能源消耗量，同比分析图。

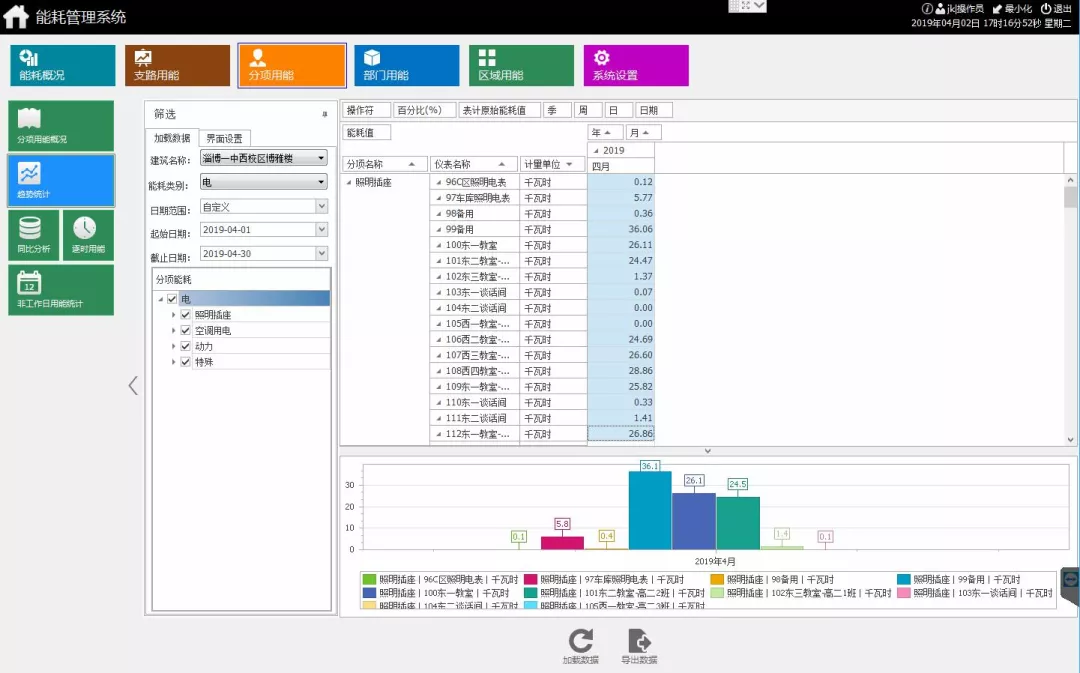

4.3分类能耗分会能耗统计报表

分支可灵活选择，可统计一定时间段内分支的日、月、周、季、年能耗；

通过数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行组合和排序；

统计数据可以通过直方图、点线图、堆积图、饼图等各种图表展示；

统计数据可以导出到 Excel。

4.4分类能耗支路非工作日能耗

各支路工作日和非工作日能耗统计，非工作日可通过系统灵活设置

统计数据可以导出到 Excel。

4.5级能耗分部同期对比

各支路当年月能耗和上年同期能耗统计。

4.6支路能耗分类

查询任意两次各支路的抄表，并计算差值；

时间精确到分钟。

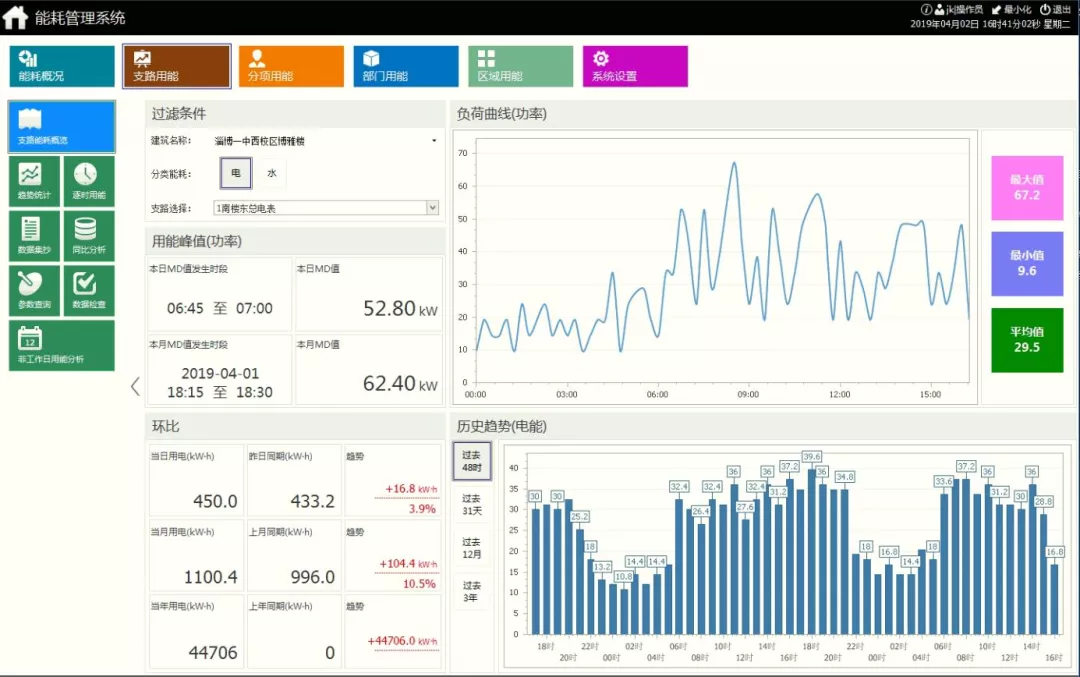

4.7 按时间段分类能耗分支的能耗趋势分析

可查询任意支路在一定时间内的能耗参数（如电压、电流、功率、功率因数等）。可查询的具体参数与已安装的仪器和系统配置有关。查询不能跨越几个月；

数据以图表或表格的形式显示，图表可通过鼠标操作放大、缩小、移动；数据可以排序；

数据可以导出到 Excel。

4.8 个配置选项

根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析单位面积能耗；

配置项目中使用的仪表的类型、型号、厂家等基本信息，并添加该类型仪表提供的监控参数信息。这里的配置影响能耗统计、时间段能耗统计和参数查询。功能；

配置工程中使用的所有计量仪表，并保存计量仪表的地址、变比、对应的采集器、代号、监控回路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方式等信息。这里的配置信息会影响到每个能耗类别和子项的能耗分析模块。函数在;

为每个部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑物内某用能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。

前景

根据临商银行罗庄支行能耗运行效果分析，建立典型的能耗分析模型进行统一分析。

5.1建立建筑能耗计量体系，检测建筑能耗脉搏，发现能耗黑幕，让节能改造更有针对性。

5.2通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，节能设备正在实现节能。

5.3 节能改造结果通过能耗监测系统提供的同比分析数据进行量化，展示节能效果。

结束语

建筑是节能的主要参与者。做好临商银行罗庄支行的节能工作，对于推进和带动节能工作，实现节能减排目标具有重要意义。
