深圳市重点能耗单位能耗在线监测系统建设解决方案（一）
2022-03-04

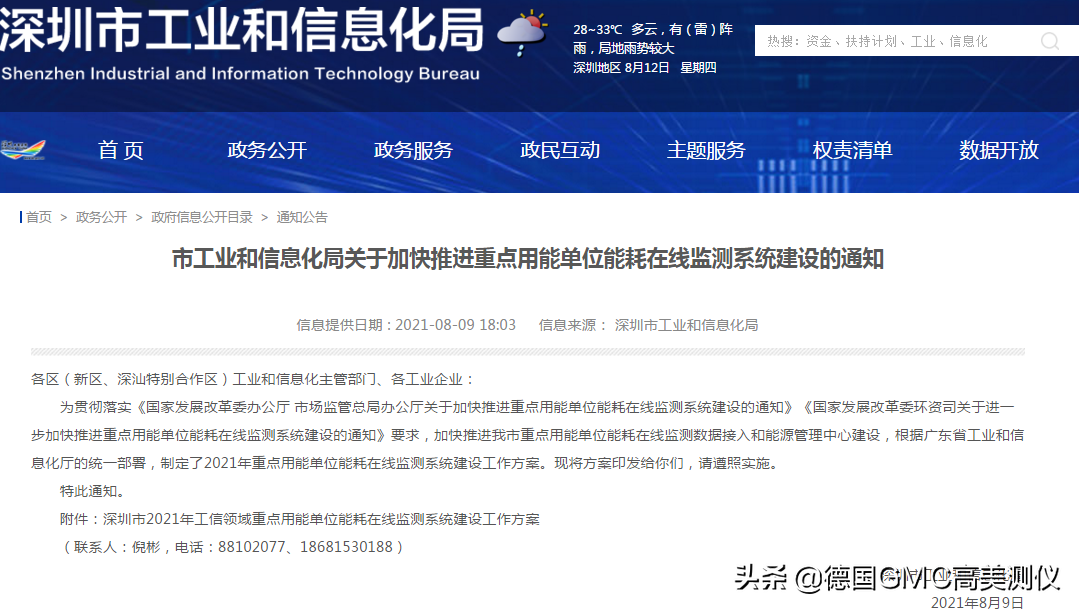

深圳市工信局关于加快重点用能单位能耗在线监测系统建设的解决方案（一）
8月9日，深圳市工业和信息化局还印发了《深圳市工业和信息化领域重点用能单位能耗在线监测系统建设2021年工作方案》（简称：计划”）。《方案》指出：“能耗在线监测系统的建设和实施对象主要是列入我市重点用能单位名录的工业和通信领域企业，综合能源总量2021年我市工业和信息化行业高耗能行业重点耗能单位和企业名单）5000吨以上标准煤（含5000吨）。
各区（新区、深汕特别合作区）工业和信息化主管部门、各工业企业：
根据广东省工业和信息化厅统一部署，制定了2021年重点用能单位能源消耗量。消费在线监测系统建设工作方案。现将方案印发给你们，请遵照执行。
特此通知。
单位能耗关键能耗在线监测系统的建议-硬件采集部分
通常的能耗监测系统只实现能耗信息的总量统计，不进行设备层的能耗分项分类统计分析；而对于特定的节能设备制造商或提供的某些服务，企业的节能仅局限于某些设备的技术改造和工艺改造，而没有对整体能效进行评价的能力。针对以上问题，德国GMC-I集团依托德国工业4.0的先进经验，通过系统解决方案，实现工业企业设备级能耗数据的可靠、快速采集和分析.

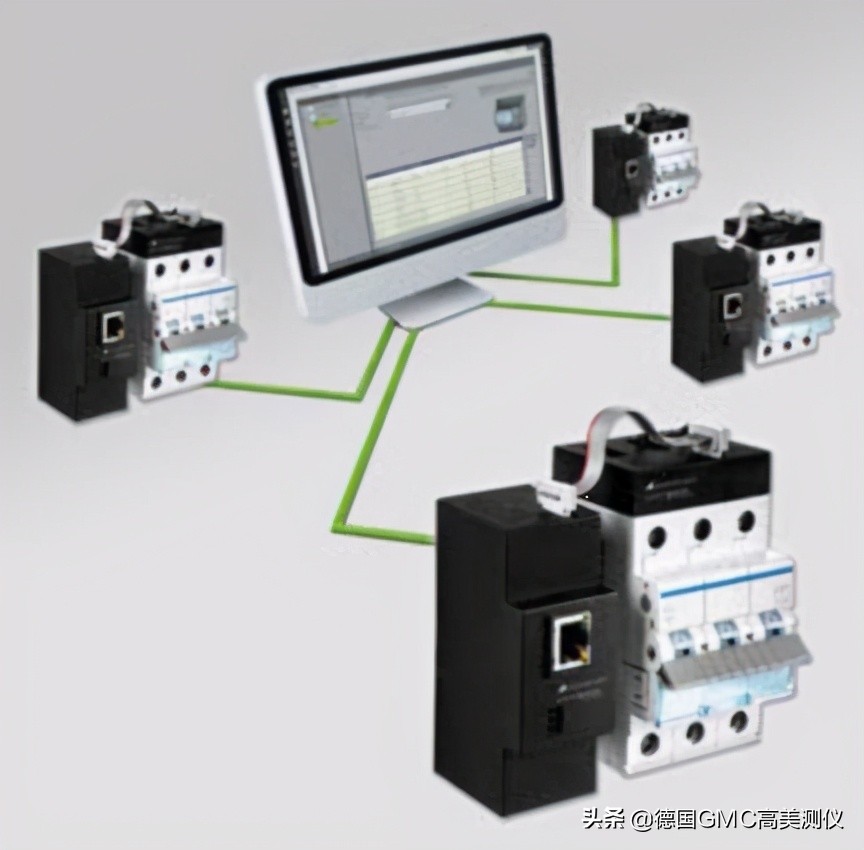

01、 多回路能量采集器：易于改装的能量记录器

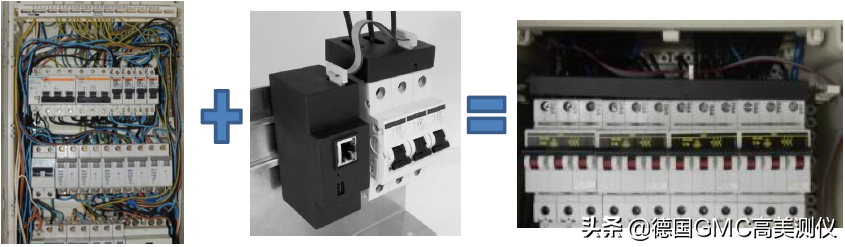

建设能源管理系统，采集企业当前的能源流数据，往往面临现场电气线路的变化，增加独立的接入测量设备、施工布线、工程安装会增加成本和工时，原有线路会变得更复杂。潜在的失败风险也增加了。理想的解决方案是在不影响现有结构的情况下，通过简单地增加一个多回路功率采集装置来实现能量流的可视化监测。
多路电力采集装置，基于德国工业先进技术4.0，在不改变当前电路的情况下，以最简单、最快捷的方式实现透明、可视化的电力管理，配合软件系统寻找能量- 节省解决方案。潜力和途径；可同时测量多个电路的电能、功率、电流、电压、频率等电参数，安装方法像戴罩子一样简单，能耗极低，尺寸极其精致，安装方便电气柜 断路器的位置可以实现电能数据的采集和监控。

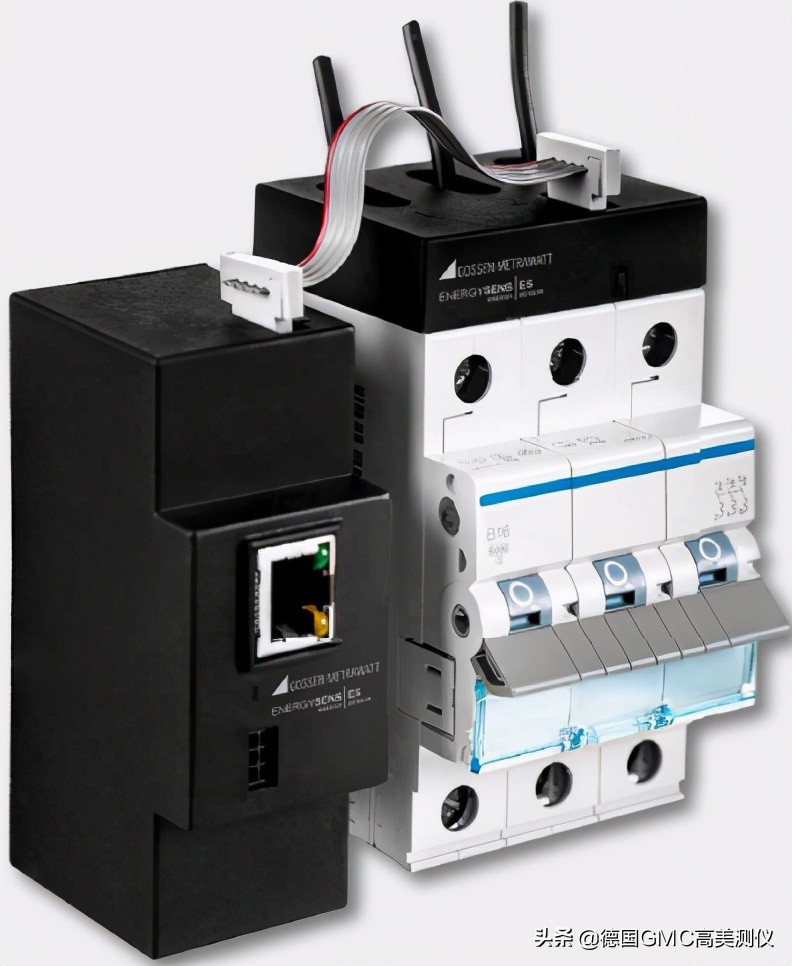

它由左侧的通信组件 Ecom 和右侧的测量组件组成。Ecom通讯组件91mm(H)*35(W)*59mm(D)，支持TCP以太网和通讯，可以集成到任何系统中。测量元件为13mm(H)*17.5(单通道W)*47mm(D)，测量电路可自由组合3通道或12通道作为基本模块，最大输入电流可直接测量高达80A。

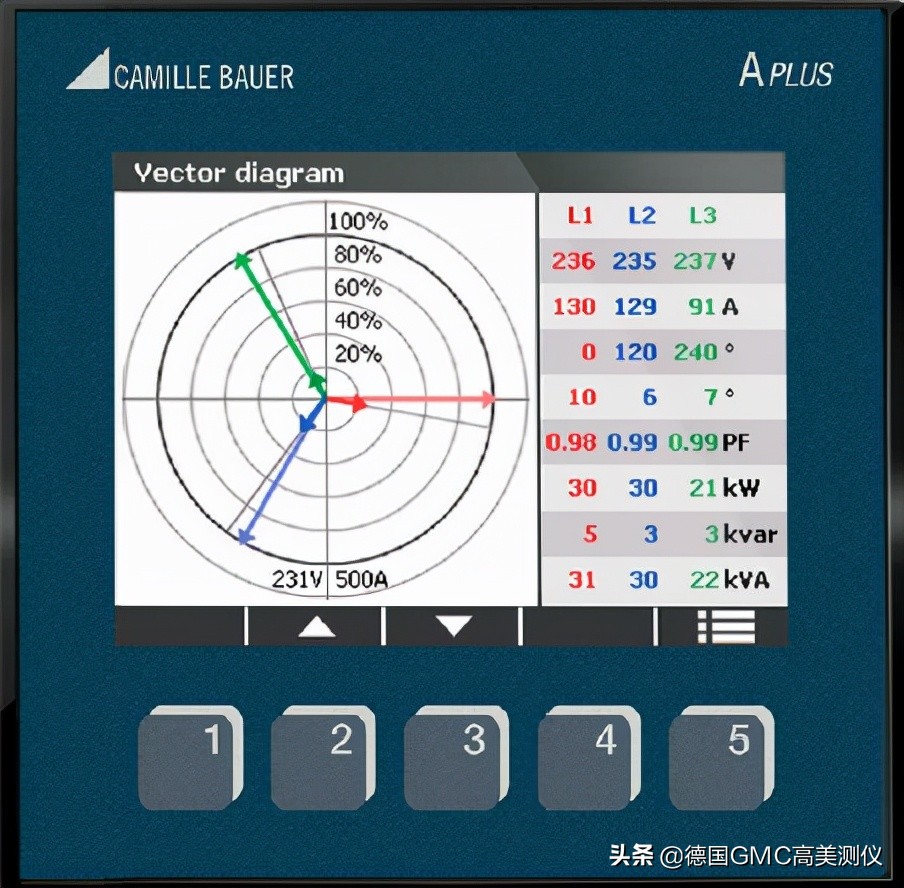

02、Aplus专业智能电表：全面稳定的测量分析系统
APLUS 为能源管理系统提供了所有功能，可根据需要快速有效地收集合规性数据。由 APLUS 设备组成的系统保证了配电系统中使用的每个单独测量点的最大精度和高性能。它满足以下基本需求：
• 记录负载曲线（一段时间内的能源消耗）
• 获取能源消耗摘要
• 自动抄表（基于日历）
• 峰值负载监控
• 当前需求趋势分析
• 负载关闭可防止处罚

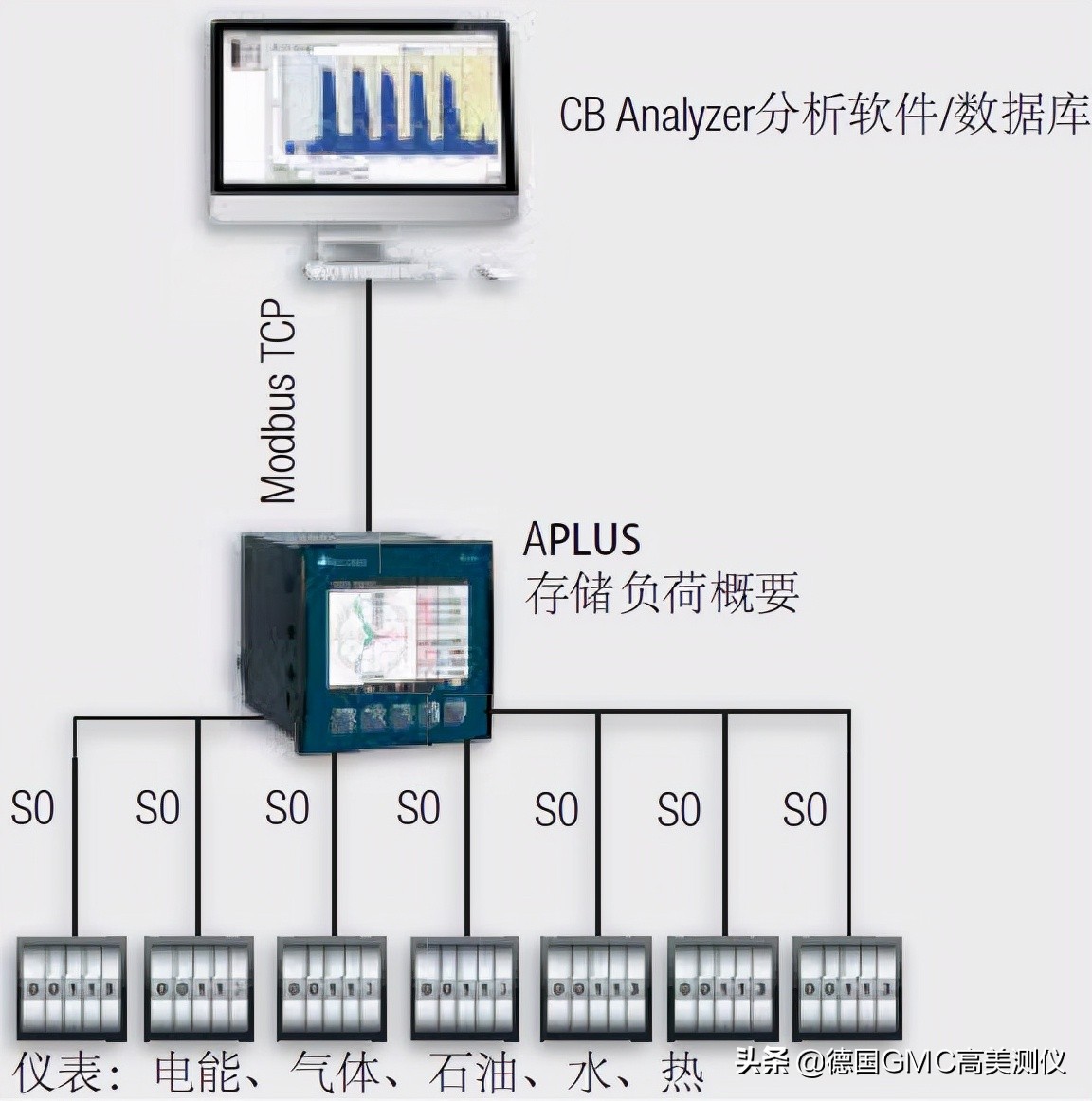

能源优化系统可以只包含一个连接到已安装仪表的设备。例如APLUS监控器，主要输入供电和服务及数据汇总站，不仅可以累积高达7米的各种能量含量能耗监测管理，还可以及时获得通信脉冲率变化过程-负荷曲线。
收集能源数据还可以使用可选的数据记录器记录长达数年的数据。

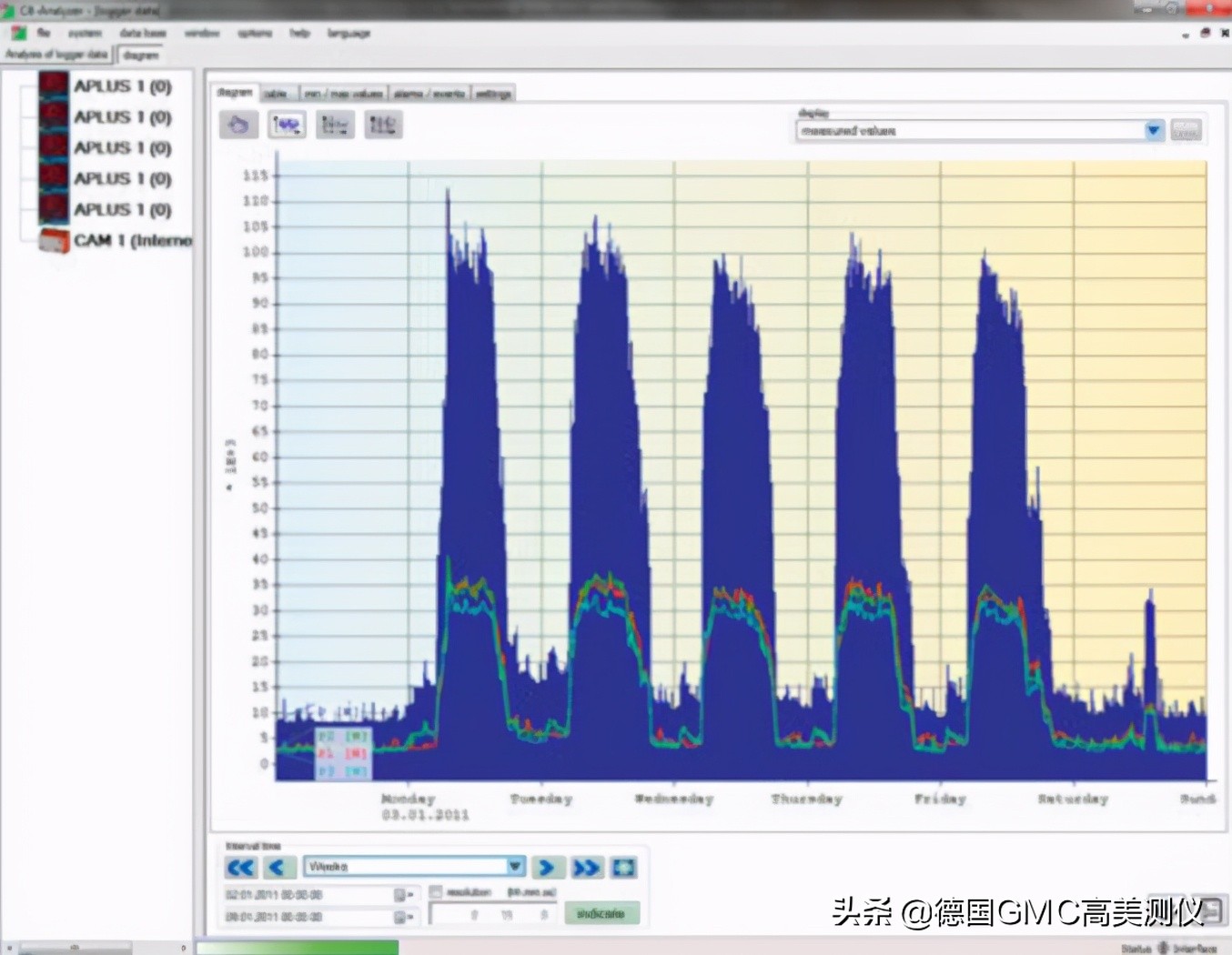

这些数据的表格或图形分析由包含在供货范围内的 CB- 软件提供。该软件通过以太网收集数据并将数据存储在数据库中。

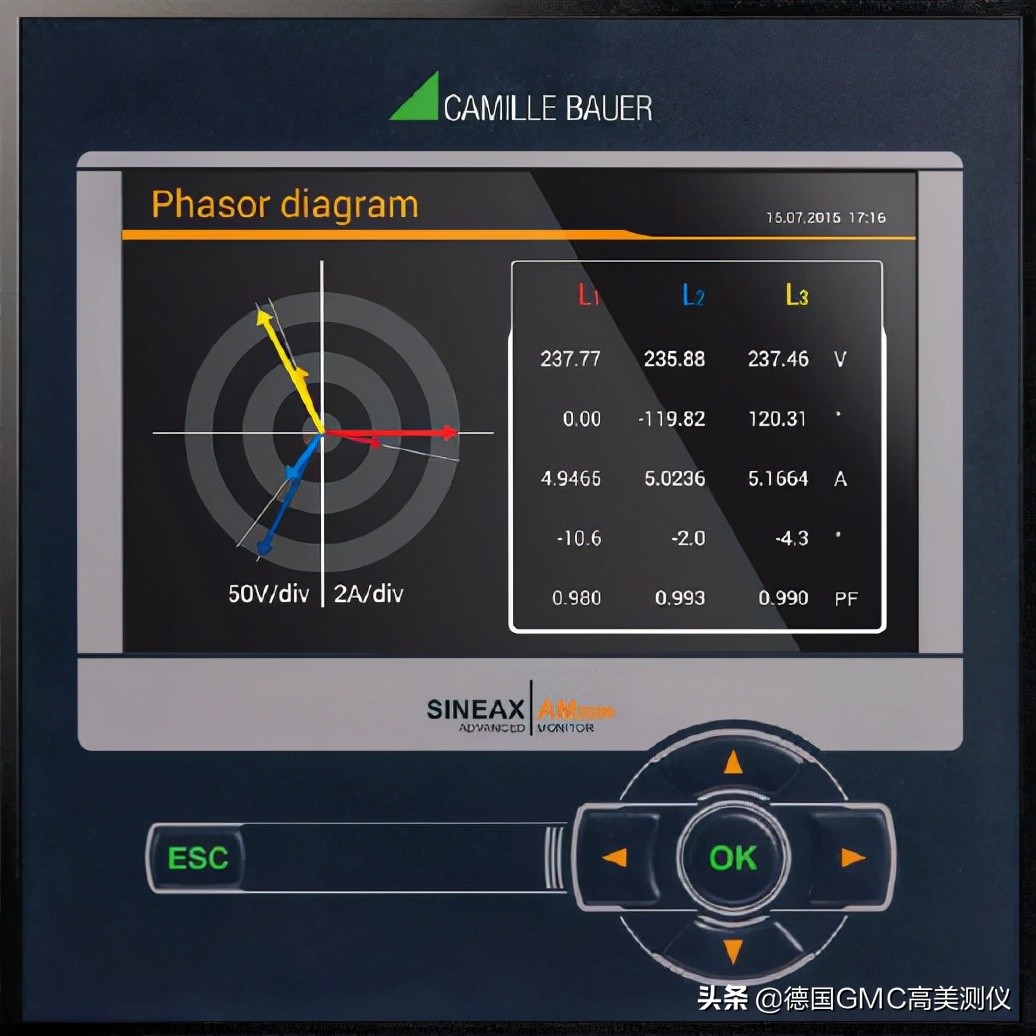

03、 / 电能监测与故障录波装置：高精度电测监测解决方案

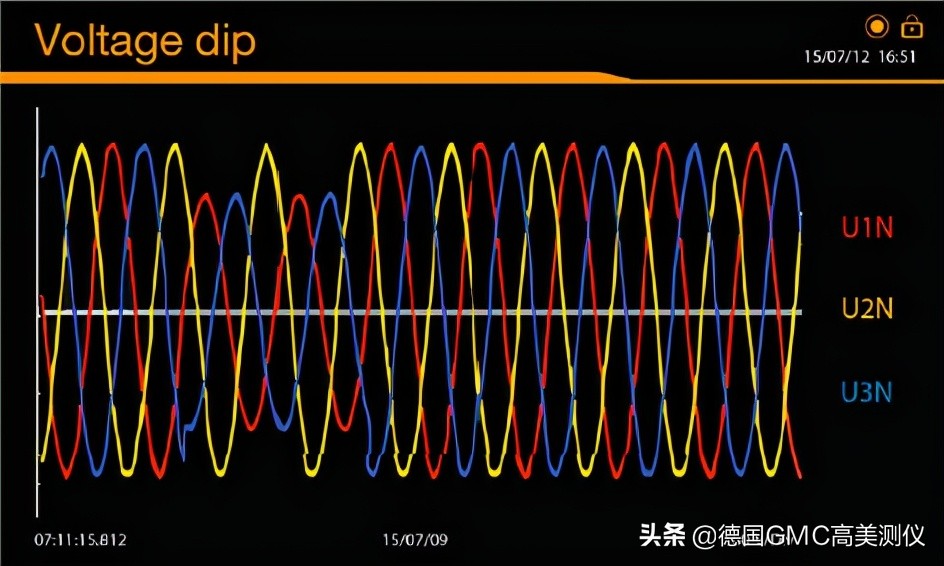

/一系列带有时间信息的可记录事件发生日志：监控功能的触发和下降，具有电流和电压发展记录，防止基于1/2周期RMS值的干扰（仅/）。在干扰期间也可以记录存储额外的曲线形状。这种类型的记录存储满足-4-30电能质量标准的要求。设置更改、停电等

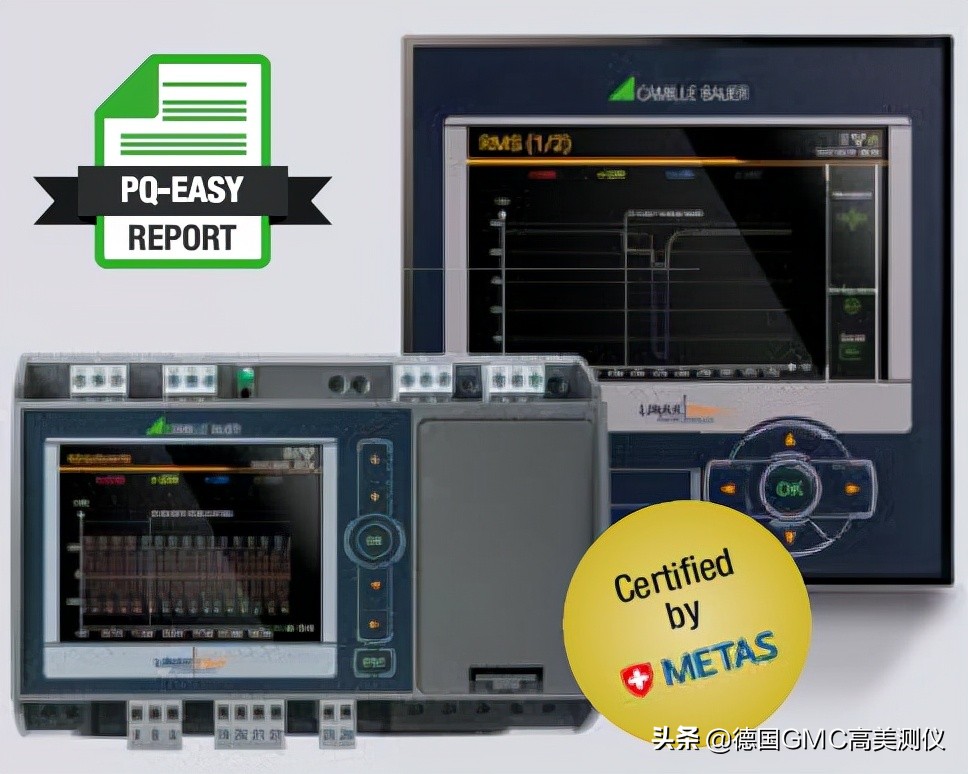

04、LINAX / CLASS A 兼容和计量认证的电能质量监测仪器
用于电网中电能质量监测的紧凑型设备
• 根据IEC 61000-4-30 Ed .3 认证的CLASS A 电能质量分析
• 获得IEC 62586-1 Ed.2 和IEC 62586-2 Ed.2 标准的第三方独立认证
• 电能质量数据传输格式：PQDIF
• 通过网页生成PQ ，无需任何外部软件
