建筑能耗监测系统在苏州三星学校小区的应用

2022-03-06

随着社会生活水平的提高和经济的繁荣，人们对能源的需求逐渐增加，由此引发的能源危机也日益严重。如何实时了解、分析和控制写字楼的能耗，已成为迫在眉睫的亟待解决的问题。传统的能耗智能是以月/季/年为周期进行的，而写字楼是每天​​、每小时进行一次，能耗也每天、每小时都在发生。本文介绍了苏州三星学校的建筑能耗监测系统。系统采用现场联网的方式。联网后使用Acrel-5000能耗监测系统对各配电线路的用电量进行监测和管理。

关键词：写字楼；能耗监测系统； ACREL-5000

1 简介

随着节能工作的深入，能源利用的科学管理方法越来越多样化。能耗管理系统可实时监控写字楼各种能源的详细使用情况，发现写字楼能耗薄弱环节，促进楼宇管理水平的提高，降低运营成本，为能源管理提供直观、科学的依据。节约和减少消费。苏州三星学校地块建筑能耗监测系统通过能源收集和管理，降低能耗，增加利润。

2 设计依据

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

u 电能计量设备的国家和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量器具数据传输技术条件

3 项目概述

苏州三星学校小区建筑能耗监测系统主要监测

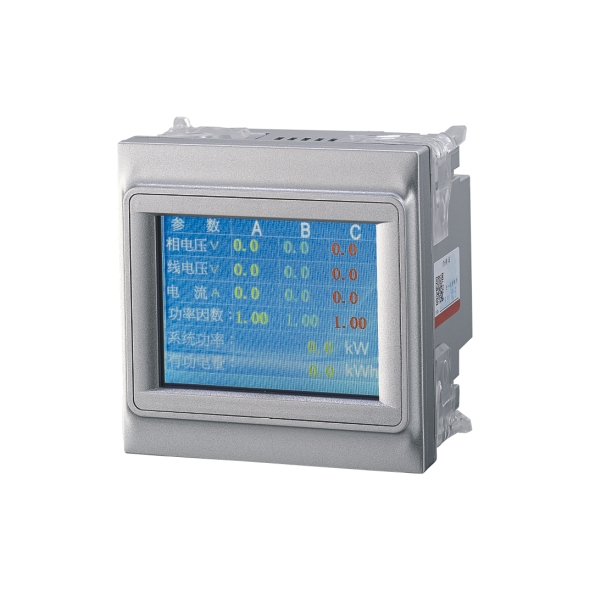

落地配电箱：70个-E4安科瑞仪表。

4 系统架构

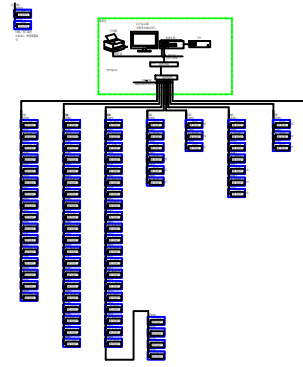

Acrel-5000能耗分析管理系统根据公共施工现场的实际情况，整体网络结构采用屏蔽双绞线直接连接后台能耗网关，然后将数据上传到监控主机通过TCP/IP 网络。详情如下图所示：

系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。其中，仪表分布在配电室和楼层配电室。所有仪器通过485屏蔽双绞线铺设到监控中心，通过能耗网关发送到系统主机，完成仪器数据的采集和管理。

5个系统软件模块

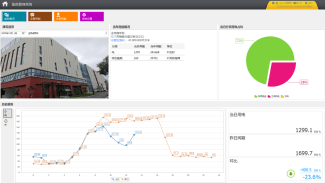

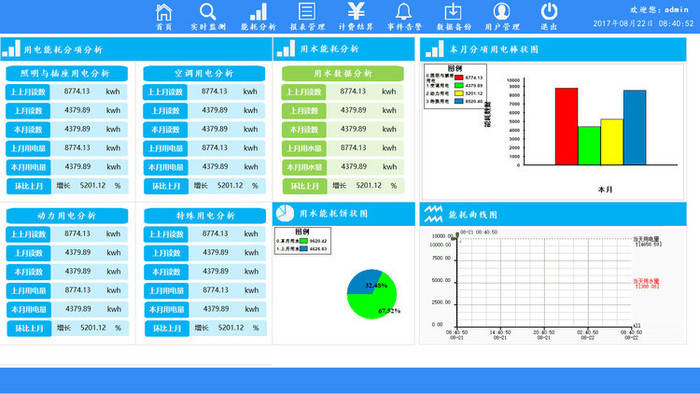

u 综合能耗主界面

主页显示建筑物图片、建筑物基本信息、建筑物当月用电量饼状图和各种能源消耗量。根据选择的建筑，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。

u 分支能源使用

系统可以统计每个分支机构在一定时间内的每日、每周、每月、每季度和每年的能源消耗。系统可以查看各分店的能耗趋势，根据已有的日期或自定义时间查询，并能以图表的形式显示分店的总能耗。

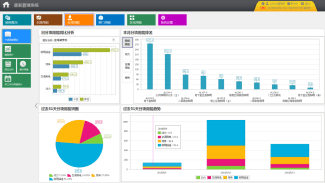

u 能源消耗统计数据

系统可以进行能耗统计和逐项显示。其中，每日分项能耗同比分析图显示了不同分项当天和昨天的能耗直方图（蓝色条代表今天，绿色条代表昨天）；能源饼图显示了过去 31 天每个子项的能源消耗情况。堆叠图显示了过去 31 天各子项的能耗趋势；子项能耗排名图显示所选子项能耗值对应的前10个分支。

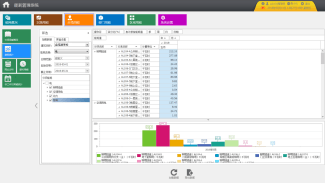

u 详细能源报告

系统可以统计一定时间段内各子项的日、周、月、季、年能耗。您可以在子项中查看各个分公司的能耗趋势，根据已有的日期或自定义时间查询，并将统计数据导出到Excel。

u同比能耗分析

系统可以对主要耗能设备的能耗进行逐年同期和上月的能耗分析，检查节能效果，执行节能-根据分析结果进行节能绩效评估，修订节能目标。统计各分支机构当年月度能耗和上年同期能耗；

u 能源数据检查

系统可统计一定时间内各回路与下支路的能量差，超过一定百分比时突出显示（红色区域），保证测量系统的完整性和准确性.

u配置选项

根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析单位面积能耗；

配置项目中使用的仪表的类型、型号、厂家等基本信息，并添加该类型仪表可以提供的监控参数信息。这里的配置影响能耗统计、时间段能耗统计和参数查询。功能；

配置工程中使用的所有计量仪表苏州能耗管理系统哪个牌子好，并保存计量仪表的地址、变比、对应的采集器、代号、监控回路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方式等信息。这里的配置信息会影响到每个能耗类别和子项的能耗分析模块。函数在;

为每个部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑物内某用能区域对应的计量表、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块

6 展望

根据对写字楼能耗运行效果的分析，建立典型的能耗分析模型进行统一分析。

u 建立建筑能耗计量体系：针对公共建筑的用电结构，监测到配电室级，准确统计进出回路回路。率约为 3%）。

u 将采集的数据存储并形成可视化图表：系统采集数据并存储在数据库中，系统可满足报表查询和导出，系统可以以条形图的形式显示能耗趋势，给出客户获得更好的体验。

u 高耗能点诊断：管理人员可通过系统采集数据，对各回路进行同比及连锁对比分析。通过一阶段分析可以找到高能耗点。

u 通过能耗分析改进管理和运行模式：针对高能耗点，正确管理操作如：通知各组在下班时间关灯、关机，并纳入绩效考核；电气负载较大的电路可以错开，同时减少过大的负载；通过能耗数据，可以降低公司的运营成本，增加利润。返回搜狐，查看更多
