能源管理系统在苏州高新区实验中学金丰路校区的应用——安科瑞张瑞豪
2022-03-08
摘要：随着社会生活水平的提高和经济的繁荣能耗管理图片，人们对能源的需求逐渐增加，由此引发的能源危机也越来越严重。如何实时了解、分析和控制写字楼的能耗，成为亟待解决的问题。传统的能耗智能是以月/季/年为周期进行的，而写字楼是每天每小时都在进行，能源消耗也每天每时都在发生。本文介绍了苏州高新区实验中学金丰路校区的能耗管理系统。系统采用现场联网的方式。联网后使用Acrel-5000能耗监测系统对各配电线路的用电量进行监测和管理。
关键词：写字楼；能耗监测系统； ACREL-5000
1 简介
随着节能工作的深入，能源利用的科学管理方法越来越多样化。能耗管理系统可实时监控写字楼各种能源的详细使用情况，发现写字楼能耗薄弱环节，促进楼宇管理水平的提高，降低运营成本，为能源管理提供直观、科学的依据。节约和减少消费。苏州高新区实验中学金丰路校区能耗管理系统通过能源采集和管理，降低能耗，增加利润。
2 设计依据
-2009《能源管理体系要求》
GB-50052-2009《供配电系统设计规范》
DL/T645-1997多功能电能表通信协议
DL/T645-2007多功能电能表通信协议
CJ/T188-2004 家用计量器具数据传输技术条件
3 项目概述
苏州高新区实验中学金丰路校区主监控系统
配电箱：-E4表66，现场：水表50。
4 系统架构

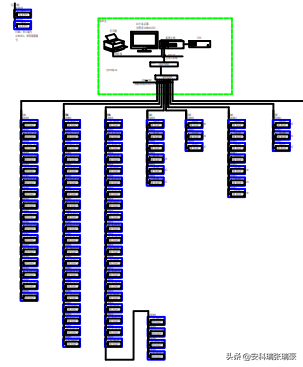

Acrel-5000能耗分析管理系统根据公共施工现场的实际情况，整体网络结构采用屏蔽双绞线直接连接后台能耗网关，然后将数据上传到监控主机通过TCP/IP 网络。详情如下图所示：
十五 136,4197,4701
系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。其中，仪表分布在配电室和楼层配电室。所有仪器通过485屏蔽双绞线铺设到监控中心，通过能耗网关发送到系统主机，完成仪器数据的采集和管理。
5个系统软件模块

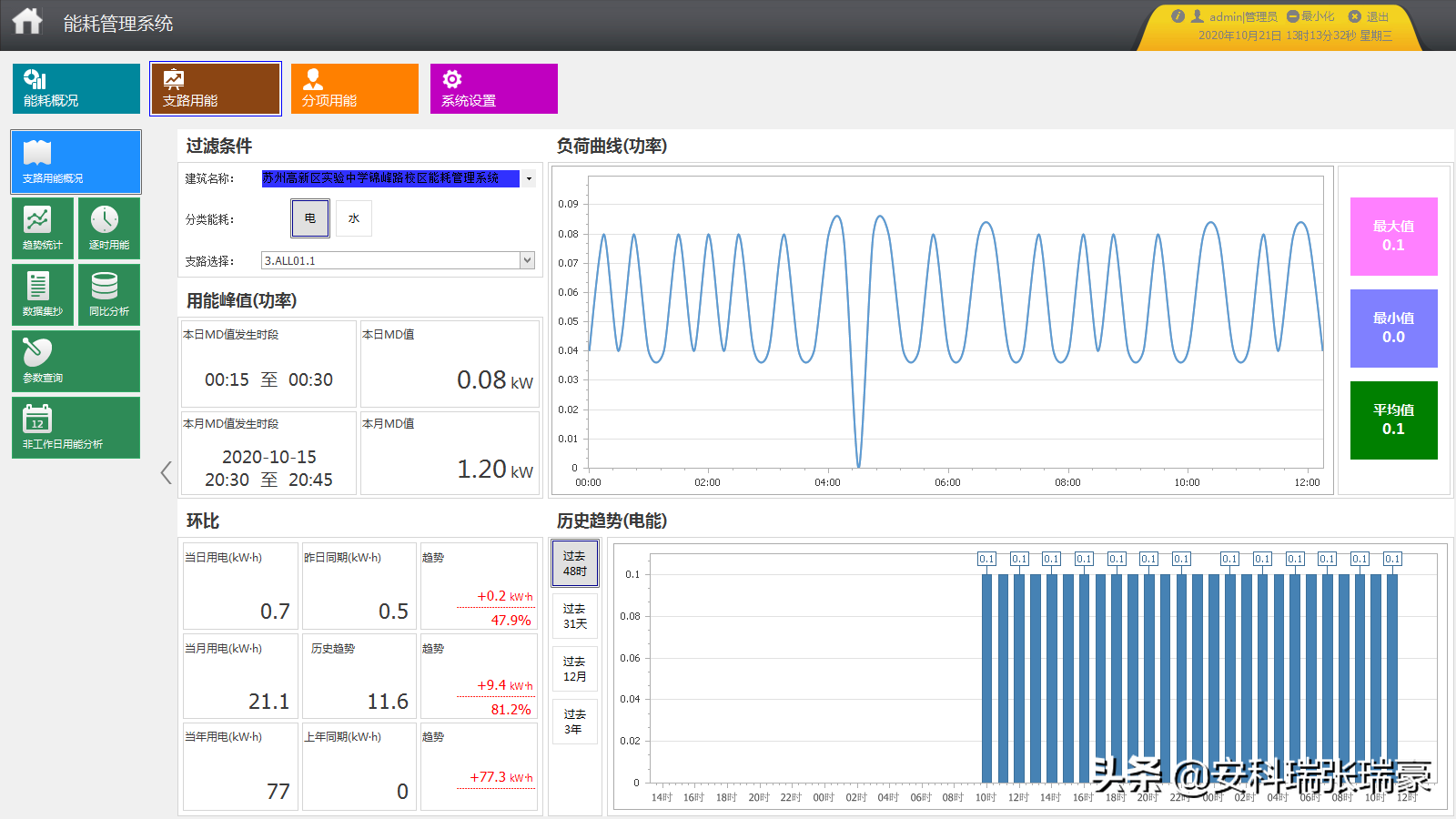

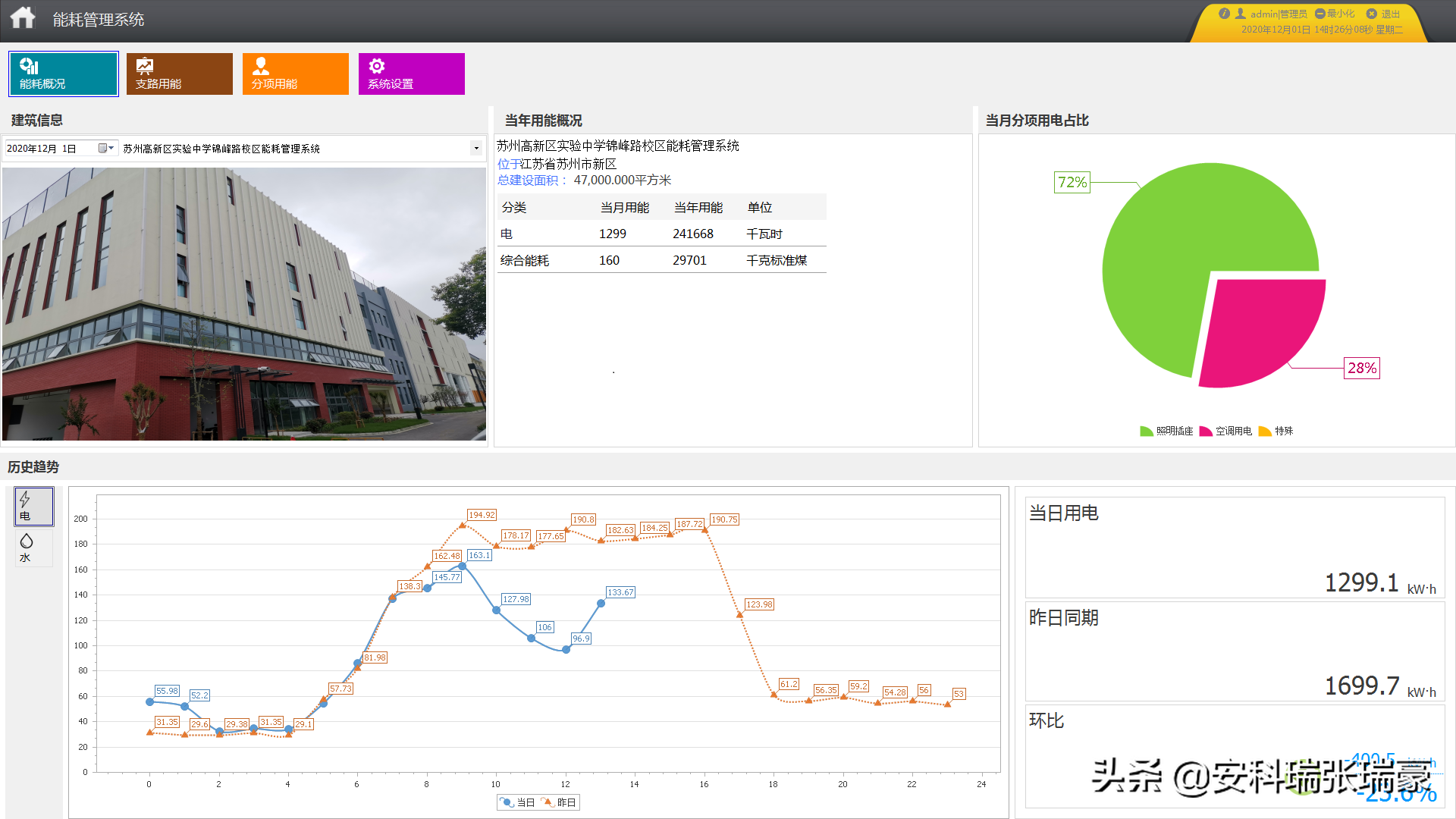

主页显示建筑物图片、建筑物基本信息、建筑物当月用电量饼状图和各种能源消耗量。根据选择的建筑，加载建筑图片，可以选择时间查看建筑能耗，选择建筑或时间后自动刷新。默认为当天。
系统可以统计每个分支机构在一定时间内的每日、每周、每月、每季度和每年的能源消耗。系统可以查看各分店的能耗趋势，根据已有的日期或自定义时间查询，并能以图表的形式显示分店的总能耗。

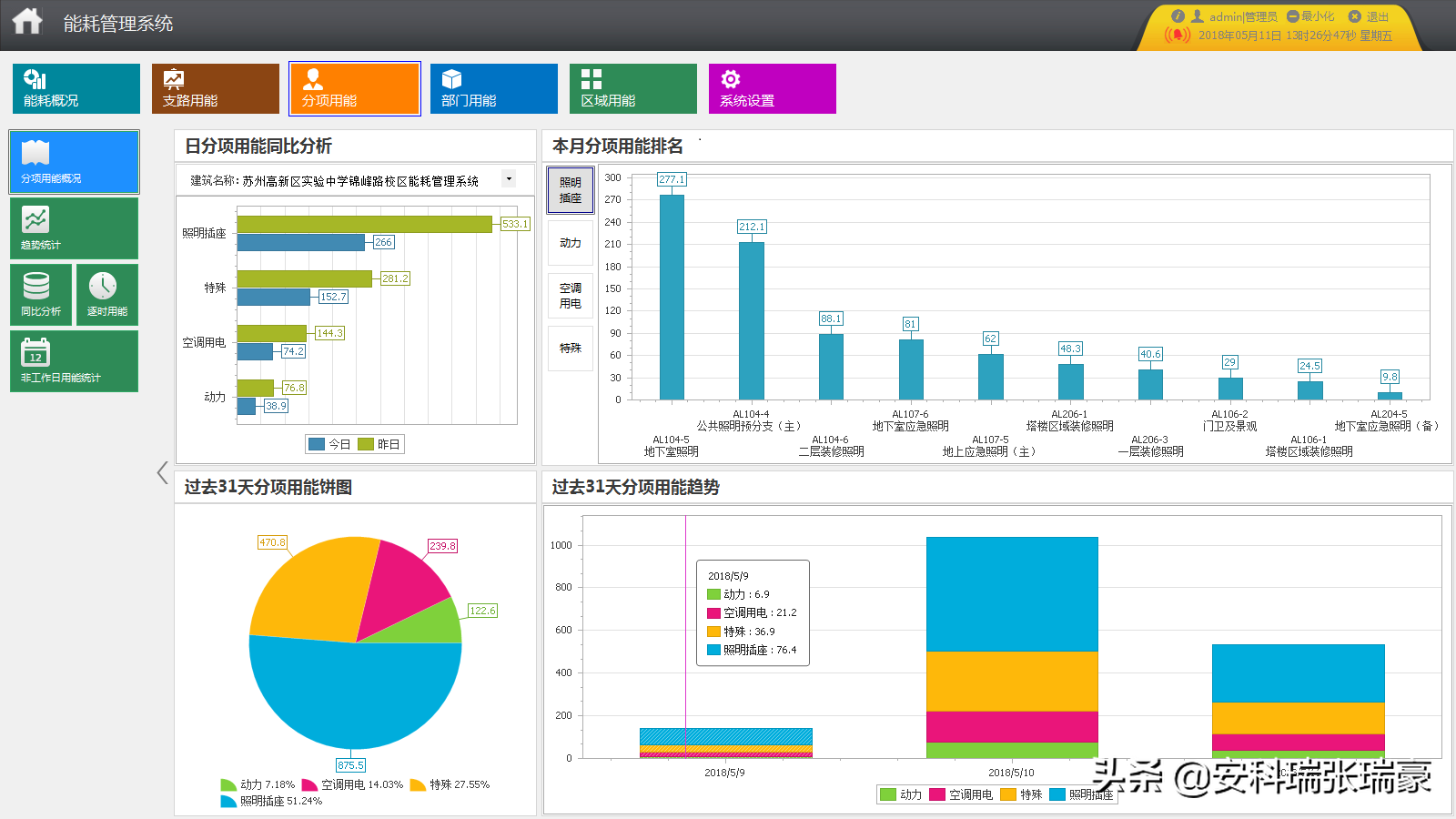

系统可以进行能耗统计和逐项显示。其中，每日分项能耗同比分析图显示了不同分项当天和昨天的能耗直方图（蓝色条代表今天，绿色条代表昨天）；能源饼图显示了过去 31 天每个子项的能源消耗情况。堆叠图显示了过去 31 天各子项的能耗趋势；子项能耗排名图显示所选子项能耗值对应的前10个分支。

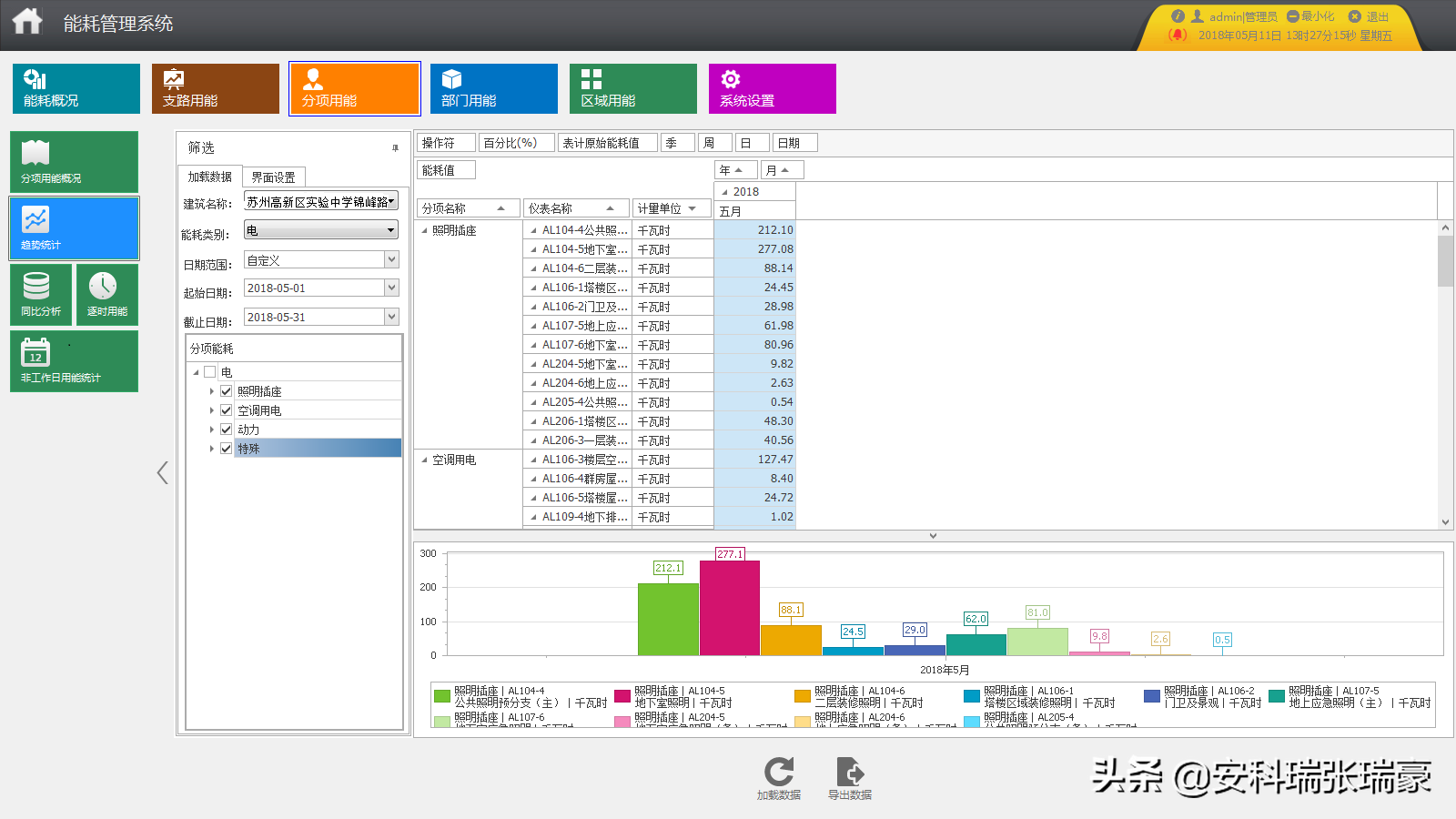

系统可以统计一定时间段内各子项的日、周、月、季、年能耗。您可以在子项中查看各个分公司的能耗趋势，根据已有的日期或自定义时间查询，并将统计数据导出到Excel。
系统可以对主要耗能设备的能耗进行逐年同期和上月的能耗分析，检查节能效果，执行节能-根据分析结果进行节能绩效评估，修订节能目标。统计各分支机构当年月度能耗和上年同期能耗；
系统可统计一定时间内各回路与下支路的能量差，超过一定百分比时突出显示（红色区域），保证测量系统的完整性和准确性.
根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析单位面积能耗；
配置项目中使用的仪表的类型、型号、厂家等基本信息，并添加该类型仪表可以提供的监控参数信息。这里的配置影响能耗统计、时间段能耗统计和参数查询。功能；
配置工程中使用的所有计量仪表，并保存计量仪表的地址、变比、对应的采集器、代号、监控回路名称等信息；
可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方式等信息。这里的配置信息会影响到每个能耗类别和子项的能耗分析模块。函数在;
为每个部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；
配置建筑物内某用能区域对应的计量表、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块
6 种前景
根据对写字楼能耗运行效果的分析，建立典型的能耗分析模型进行统一分析。
7 结论
苏州高新区实验中学金丰路校区能耗管理系统是针对能源问题日益紧张、能源价格不断上涨的背景下的学校办公楼能耗而设计的。能耗管理系统建设完成后，不仅可以减轻员工的工作量，提高工作效率，而且直观的统计分析结果可以有效帮助管理者根据能耗情况进行正确的分析，使对未来发展的建议。做出正确决策，对于推动和推动节能减排，实现节能减排目标具有重要意义。
