AcrelEMS-IDC综合能效管理系统在数据中心的应用

2022-04-07

苏月亭

【摘要】介绍-IDC综合能效管理系统在大型数据中心的应用，分析-IDC综合能效管理系统在各数据中心的应用可行性。

【关键词】数据中心；动态环境监测；综合能效管理系统

一、项目概述

数据中心自建110KV变电站作为主进线。规划面积3万多平方米。一期建筑面积达到1.5万平方米，设计总容量达到20万千伏安。机房采用国际T3+/国内A级标准结构（2N），可容纳1.50000个机柜。一期工程包括2个高压变配电室、3个低压变配电室、5个蓄电池。室、5 个常规数据室和 2 个操作员数据室。

帮助现场运维人员下达和确认巡检任务等运维管理。通过我们员工和多方员工的共同努力，我们满足了客户需求，提升了用户体验，实现了项目目标。

二、项目要求

1、实时监控数据中心配电系统，包括市电进线、柴油机运行状态油位、变压器电气参数、中低压开关柜等；

2、提供多台市电和柴油发电机的快速切换逻辑和自动/远程操作，避免长时间停电；

3、监测中低压配电线路的接触温度，包括断路器触头或触臂、母线、电缆连接等，确保用电安全；

4、数据中心IT设备、UPS等设备产生较大谐波学校能耗管理，对无功补偿和谐波治理有一定要求，提高能源效率；

5、监控大型UPS运行状态、电池温度、电压、电流、内阻，监控并报警电池室内可燃气体浓度并启动排风；

6、监控空调运行状态，监控机房内温湿度、进水、烟雾、视频、门禁状态；

7、 按项目统计总能耗、空调和照明能耗、IT能耗（头柜/母线槽）等，计算能效PUE值，为能耗调整提供依据。

三、应用解决方案

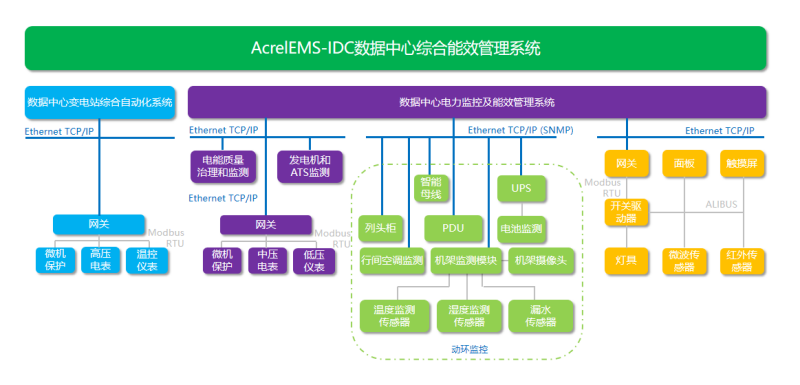

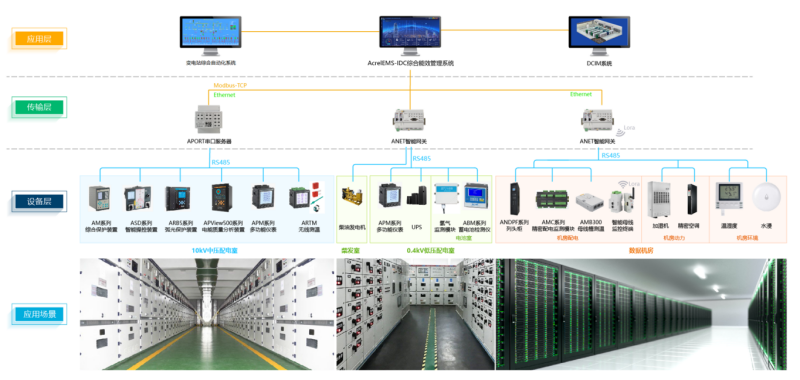

一期数据中心项目涉及2台110KV主变、8台总容量的低压变压器、2个高压变配电室、4个低压变配电室。低压配电室配备UPS设备，保证供电。每个配电室都配备了 ANet-2E4SM 模块化网关设备。涉及7个机房。其中2个是手术室。其余5个常规数据室共有70个头柜和33个空调。头柜和空调数据通过以太网（-TCP）统一转发到网关设备，网关设备集中采集上传-IDC综合能效管理系统。总共使用了 16 个 ANet-2E4SM 模块化网关设备。有关详细信息，请参见下图。

四、现场图片

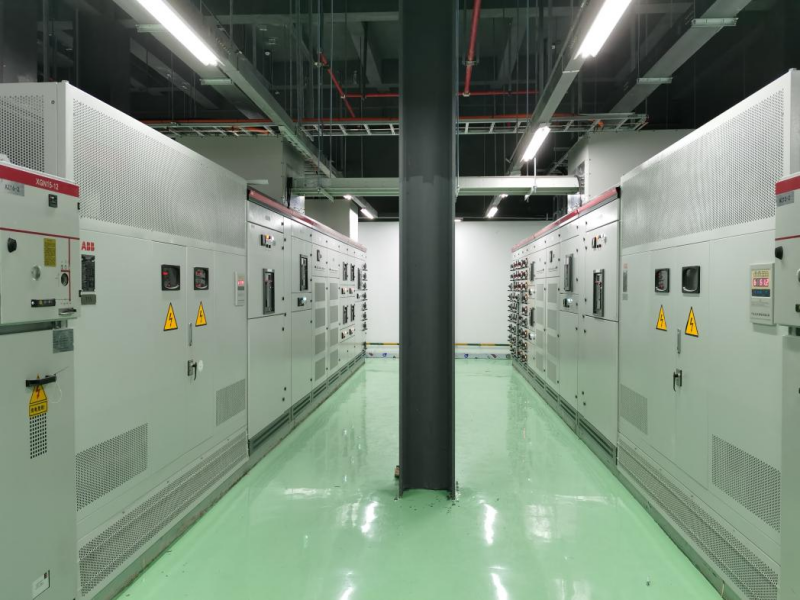

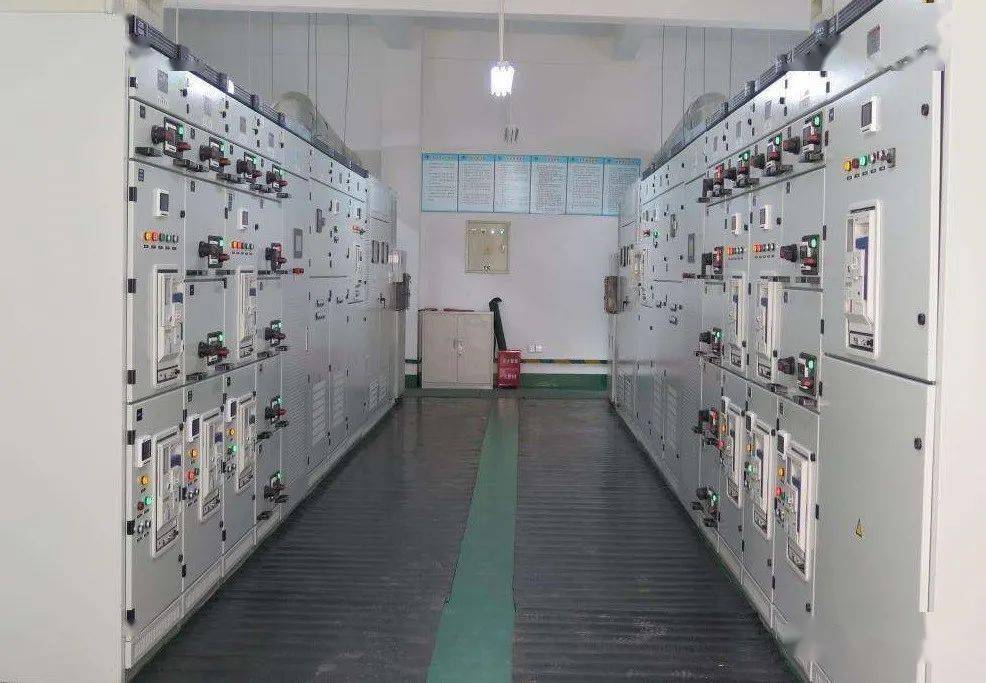

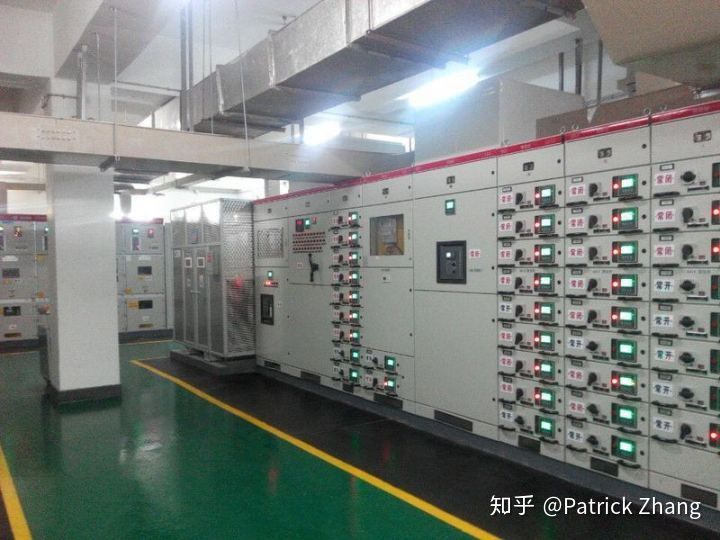

配电开关柜

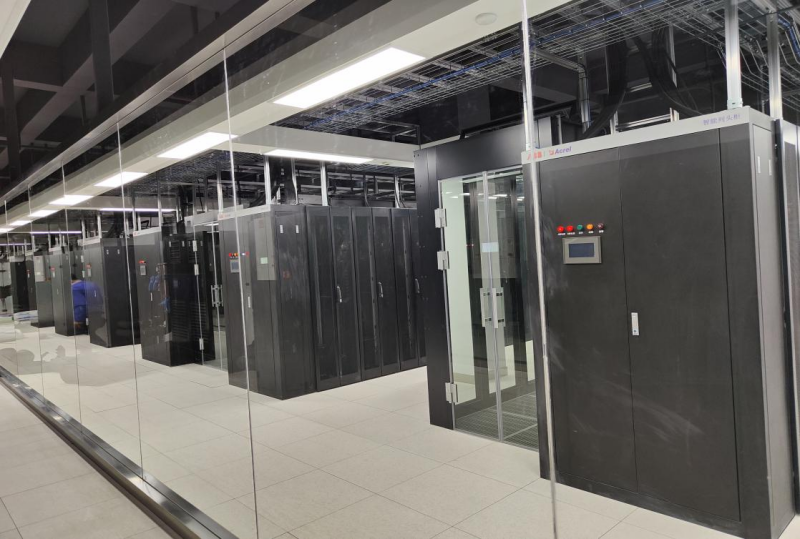

资料室

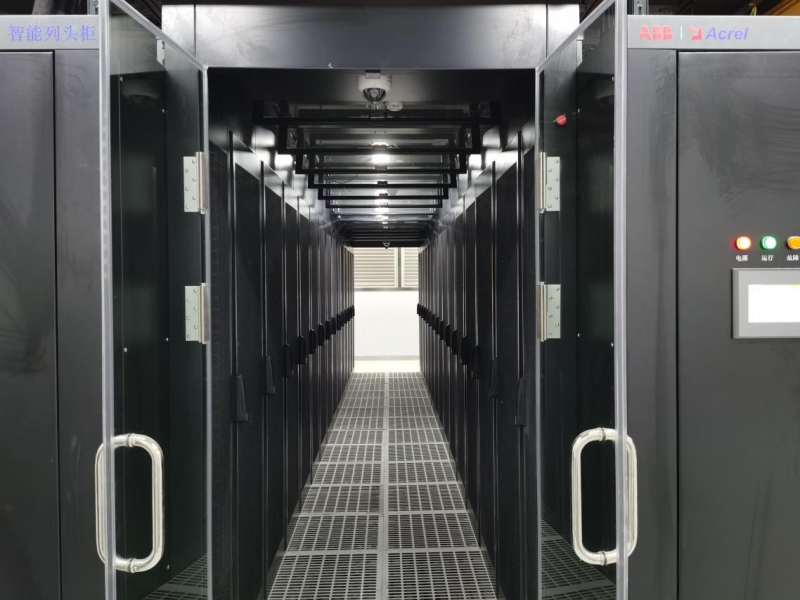

机房冷通道

电池室
