安科瑞大厦能耗监测管理系统在顺通大厦及轨道交通控制中心大楼工程中的应用

2022-04-18

安科瑞黄飞荣

摘要：采用多功能仪表DTSD系列。系统采用现场联网的方式。联网后，通过现场总线进行通讯，传输到后台。能源使用的统计分析。

关键词：大型公共建筑；能耗监测系统；ACREL-5000

1 简介

近年来，多项建筑节能管理标准和导则以及单位能源能耗在线监测管理标准相继出台，能源利用效率越来越受到重视。安科瑞能源管理系统可为楼宇及企业能耗、节能提供数据支持。

随着能源消费问题的日益突出，在我国目前的能源消费结构中，建筑引起的能源消耗占我国商业能源消耗的20%～30%。, 大部分能源消耗发生在建筑运行过程中，而建筑节能主要是减少各种建筑运行过程中的能源消耗。

基于建筑能耗监测技术，以建筑机电设备节能控制技术为手段，实现建筑能耗动态分析，如空调、风机、水泵、采暖、照明等系统设备运行情况设备运行的高效节能控制，为用户提供全面的能源管理解决方案。

能耗监测系统是指通过在政府办公楼和大型公共建筑安装分类、分项能耗计量装置，采用远传等方式采集能源，实现建筑能耗在线监测和动态分析的软件。消费数据及时。硬件系统的总称。

2 设计依据

GB 50052《供配电系统设计规范》

GB 50054《低压配电设计规范》

GB/T 50063《电力装置用电测量仪表设计规范》

DL/T 448《电能计量器具技术管理规程》

3 项目概况

济南轨道交通R3线一期工程控制调度中心控制调度中心位于R3一期工程奥体中心西站北侧连接地块。场地西接纵九路，东接奥林匹克西路，北接横石路，南接解放东路。场地占地面积约17312.69平方米。分为地上南北两地块，地下连成一栋。仪器型号为DTSD系列多功能仪器，共274台，通过485通讯线上传至通讯管理机，通讯管理机通过网线与后台服务器连接。背景位于一楼的消防控制室。根据项目性质，设计了一套能耗系统。电表的数据通过能耗网关的串口直接采集。数据采集​​完毕后，按照能耗分类原则进行分析。

本项目旨在解决基础能耗数据的智能化、自动化、可视化、可量化的采集与存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能源消耗监测和宣传平台。

4 系统架构

建筑能耗监测管理系统自动生成的各种能耗信息统计图形、曲线和报表，如日、周、月、年周期的电、水、气、煤等能耗统计报表。报告类型分为全矿、车间、重要用能设备三个层次，为用户提供能源消费结构和能源消耗成本分析的依据，评估节能措施的效果和相关影响.

系统提供全面的能耗/能效统计报表，并通过菜单或灯光按钮直接引导界面模式。图形界面包括企业宏观能耗数据及相关信息，快速直观地反映企业、生产车间、团队及重要生产环节的实时历史历史。能源消耗/能源效率信息。

Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备和测控单元为基础工具，为大型公共建筑的实时数据采集和远程管理提供了基础平台。它可以与其他楼宇自动化系统进行数据分析。转发构成了一个复杂的监控系统。能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：

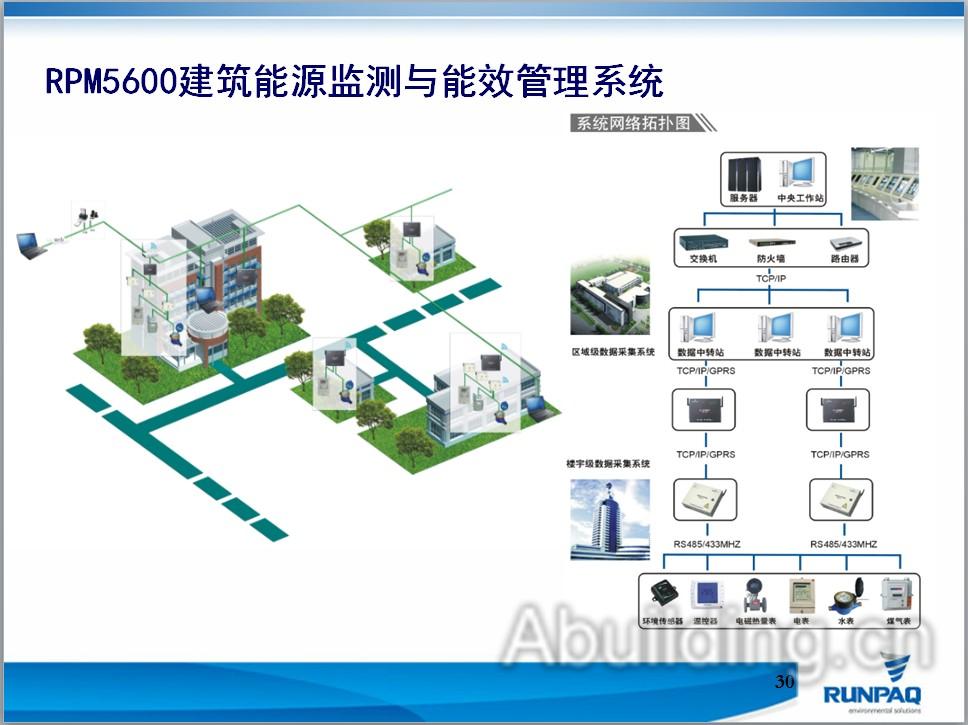

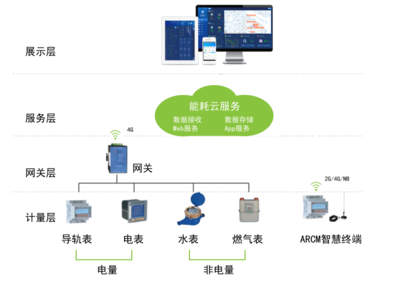

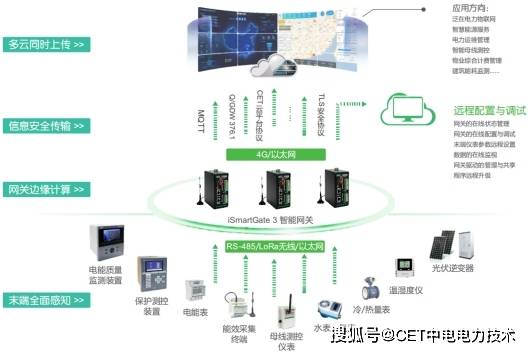

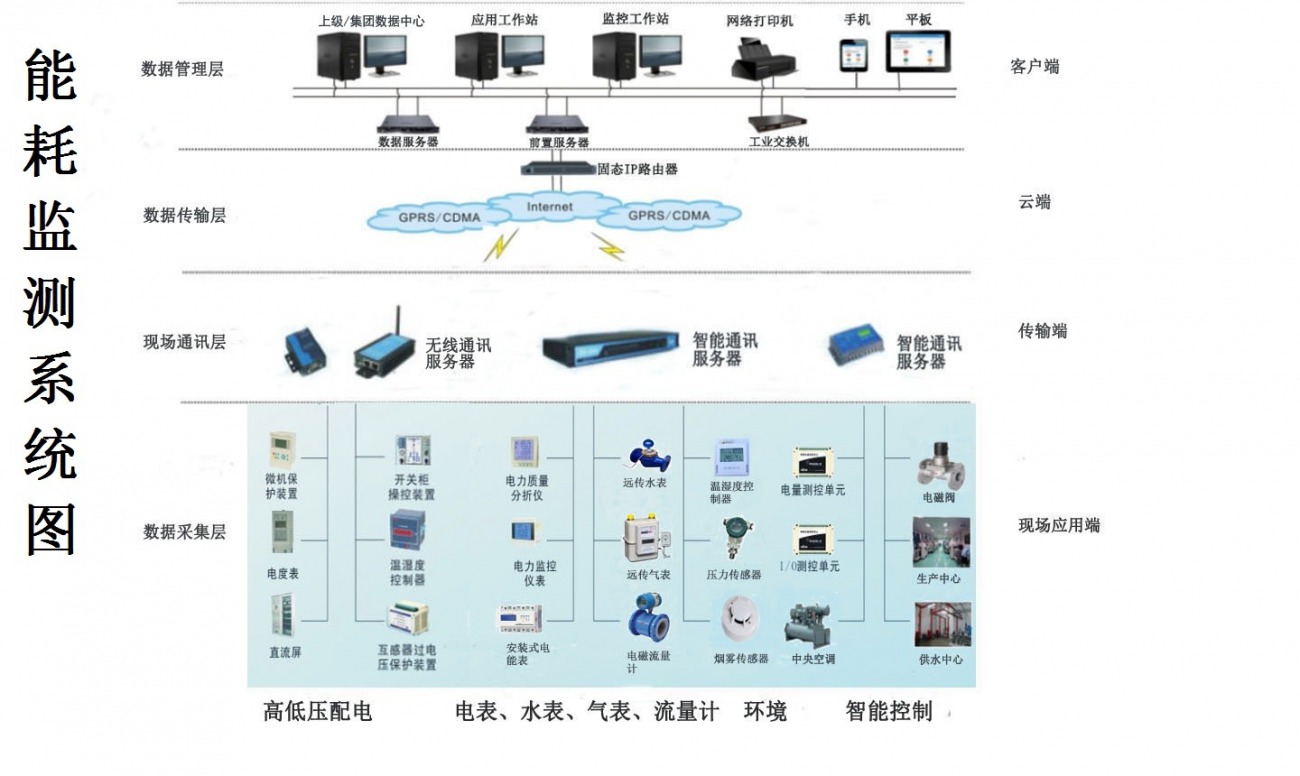

系统结构图

5 系统软件模块

建筑能耗监控系统实现了对所有参数和能耗全过程的管控功能。是能耗监测、温度集中控制、节能运行管理的综合解决方案。符合国家公共建筑管理节能政策和技术要求，是集能耗监测、空调温控、节能运行管理为一体的整体解决方案，可对建筑能耗进行动态监测分析，实现建筑精细化。管控为用户带来全新的价值体验，达到节能减排的效果。

综合能耗主界面

当天用电量曲线

反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；

能耗主要以电表计量，界面下方显示当日每小时能耗曲线；点击各能耗类别上方区域，跳转到能耗类别能耗分析主界面；

可通过下拉框切换建筑，可根据项目需求更换建筑图片；

分类能耗主界面

反映当日与昨日同期、当月与上月同期、当年与同期同一类别的能源消耗量（如电）上年同期及比较、增幅及增加值；

反映某品类近48小时、近31天、近12个月、近3年的能耗趋势；

反映子项能耗的当月能耗饼图；

反映一年中各月某类能源消耗量的同比分析图；

分类能耗分会能耗统计报表

分支可灵活选择济南能耗监测管理平台，可统计一定时间段内分支的日、月、周、季、年能耗；

借助数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行组合和排序；

统计数据可通过直方图、点线图、堆积图、饼图等多种图表展示；

统计数据可以导出到Excel；

能源消费分部非工作日能源消费分类

统计各分支机构工作日和非工作日的能耗，非工作日可通过系统灵活设置

统计数据可以导出到Excel；

分类能耗分部同比分析

各分公司当年月度能耗统计和上年同期能耗统计；

按分支能源收集的能源消耗分类

任意两次查询各支路的抄表，并计算差值；

时间精确到分钟；

分时段能耗分类能耗趋势分析

可查询某段时间内任意支路的能耗参数（如电压、电流、功率、功率因数等）。可查询的具体参数与安装的仪器和系统配置有关，不能跨月查询；

数据以图表或表格的形式展示，图表可通过鼠标操作放大、缩小、移动；数据可以排序（值，）；

数据可以导出到Excel；

明细能耗主界面

配置选项

根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；

配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询功能；

配置工程中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；

可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;

配置各部门能耗对应的计量器具、计算方法、比例和部门能耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。

6 展望

根据顺通大厦和轨道交通R3线控中心大楼能耗运行效果分析，建立典型的能耗分析模型进行统一分析。

建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕，提高节能改造的针对性。

选择节能设备。

再好的节能设备，也控制不了浪费，发挥不出节能效果。通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，节能设备正在实现节能。

通过能耗监测系统提供的同比分析数据，量化节能改造结果，展现节能效果。

7 结论

大型公共建筑总面积不到城市建设总面积的4%，但能源消耗总量却占全国城市总用电量的22%。是房子的10到20倍。公共建筑是节能降耗的大户。做好顺通大厦和轨道交通R3线控制中心大楼项目的节能工作，对带动节能工作、实现节能减排目标具有重要意义。

建筑/企业能源管理体系完成后，可实现以下目标：

（1)中低压变配电系统实时监控、故障报警及自动管理；

(2)实现各种能耗数据和能效指标的在线监测、自动采集和存储，并提供灵活多样的查询方式。能耗类型包括：电、水、冷/热；

（3)建立以物理空间、设备、分类及子项、租户为管理维度的能耗统计分析和内部核算管理体系；

（4)对各个公共区域进行独立的能耗核算，实现能耗成本分摊，实行能耗定额标准管理，规范能源使用方式，控制能源支出；

（5)通过人工录入建筑运行数据，科学计算并实时监测建筑能耗指标，对各区域当前能耗水平进行评价考核；

（6)提供多种能效分析工具，帮助管理者发现不合理的能源使用情况；
