机场能耗管理系统

2022-04-29

大型公共建筑总面积不到城市总建筑面积的4%，但总能耗却占全国城市总用电量的22%。20 次。公共建筑是节能减排的主要参与者。做好公共建筑节能工作，对于推动和带动全社会节能工作，实现节能减排目标，实施“转变方式、调结构”重大战略意义重大。结构体”。本文介绍柳州百联机场，使用智能电表采集现场用电量。系统采用现场联网的方式。联网后，它通过现场总线进行通信并将其传输到后台。Acrel-5000楼宇能耗管理系统实现对配电线路用电量的实时采集和分析。

关键词：大型公共建筑；柳州白莲机场；能源管理系统；ACREL-5000;

1、 简介

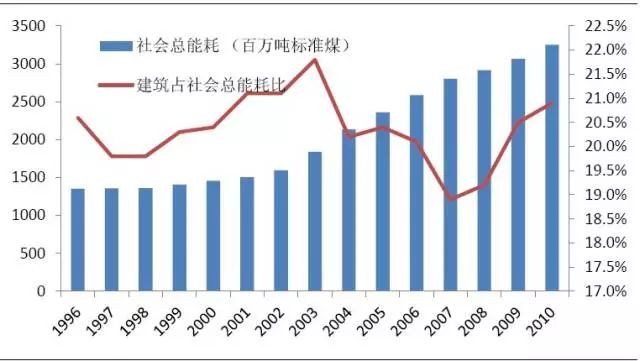

目前，我国已经是世界第一大能源生产国和消费国。统计数据显示，我国建筑能耗占全国总能耗的28%左右。我国每年新建的20亿平方米建筑中，99%%为高耗能建筑；只有4%的既有建筑采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费非常严重，节能空间巨大。推进建筑节能势在必行。

地方相关法规要求“建筑能耗监测系统应当作为新建建筑设备设施系统的组成部分纳入建设规划；

2、设计依据

GB-T 15587-2008《工业企业能源管理导则》

《企业合理用电评价技术导则GB》

《企业节能规划编制通则》

《企业能源审计技术通则-GB》

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

能耗计量装置国家标准和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

GB/T 19582-2008 基于协议的工业自动化网络规范

3、项目概述

柳州百联机场前身为民航柳州站，是一座军民两用机场，位于中国广西壮族自治区柳州市以南12公里处。，是广西六大机场之一，也是国家重要的支线机场。

项目现场设备位于柳州百联机场候机楼。主要是各电源电路上的多功能仪表。能源消耗管理系统主要是对电能的消耗情况进行监督能耗管理体系，随时掌握能源消耗情况，提高节能意识。

4、系统架构

Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备和测控单元为基础工具，为大型公共建筑的实时数据采集、开关状态监测和远程管控提供基础平台。检测和控制设备构成一个任意复杂的监控系统。系统主要采用分层分布式计算机网络结构，如系统结构图所示：柳州百联机场能耗管理系统站控管理层和网络通信层，现场有185个多功能电表。

系统结构图

5、系统软件模块

综合能耗主界面

反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；

能耗主要以电表计量，界面下方显示当日每小时能耗曲线；点击各能耗类别上方区域，跳转到能耗类别能耗分析主界面；

可通过下拉框切换建筑，可根据项目需求更换建筑图片；

分类能耗主界面

反映某类（如用电量）当日与上一日同期、当月同期与上月同期、当年同期与上月同期的能源消耗量上年同期及比较、增幅及增加值；

反映某品类近48小时、近31天、近12个月、近3年的能耗趋势；

反映某子项能耗的当月能耗饼图；

反映一年中各月某类能源消耗量的同比分析图；

分类能耗分会能耗统计报表

分支可灵活选择，可统计一定时间段内分支的日、月、周、季、年能耗；

借助数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行组合和排序；

统计数据可通过直方图、点线图、堆积图、饼图等多种图表展示；

统计数据可以导出到Excel；

能源消费分部非工作日能源消费分类

统计各分支机构工作日和非工作日的能耗，非工作日可通过系统灵活设置

统计数据可以导出到Excel；

分类能耗分部同比分析

各分公司当年月度能耗统计和上年同期能耗统计；

按分支能源收集的能源消耗分类

任意两次查询各支路的抄表，并计算差值；

时间精确到分钟；

分时段能耗分类能耗趋势分析

可查询某段时间内任意支路的能耗参数（如电压、电流、功率、功率因数等）。可查询的具体参数与安装的仪器和系统配置有关，不能跨月查询；

数据以图表或表格的形式展示，图表可通过鼠标操作放大、缩小、移动；数据可以排序（大值，小值）；

数据可以导出到Excel；
