某国际建筑施工项目能耗管理系统应用分析

2022-05-01

摘要：本文介绍了上海某国际建筑施工项目的能耗管理系统。智能电表用于采集配电现场的各种电气参数。 -5000楼宇能耗监测系统，实现对配电线路用电量的监测分析。

1 简介

近年来，许多重要能耗单位的建筑节能管理标准和导则和在线监测管理标准相继出台，能源效率越来越受到重视。安科瑞能源管理系统可为楼宇及企业能耗及节能提供数据支持。

3 项目概述

上海国际大厦位于上海，距地铁站84米。仪器分布在底层配电室，现场监控设备共计330台，型号为AEM96-KC、-C、PZ72L-E4。背景位于一楼值班室。因此，根据本项目的性质，设计了一套能耗系统。通过能耗网关的串口直接采集电表数据，按照能耗分类的原则对数据进行采集和分析。

本项目旨在解决基础能耗数据的智能化、自动化、可视化、可量化的采集与存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能耗监测宣传平台。通过对电能介质的统一综合管理，可以查询和分析各地区设备的能源使用情况，帮助管理者发现潜在的节能机会，最大限度地提高能源利用效率，科学管理能源使用，从而降低能源消耗使用成本。 ，为建设节约型社会发挥作用。

4 系统架构

Acrel-5000建筑能源管理系统以工作站主机、通讯设备、测控单元为基本工具，为大型公共建筑的实时数据采集和远程管理提供基础平台，可与其他建筑结合自动化系统 数据转发构成了一个复杂的监控系统。能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：

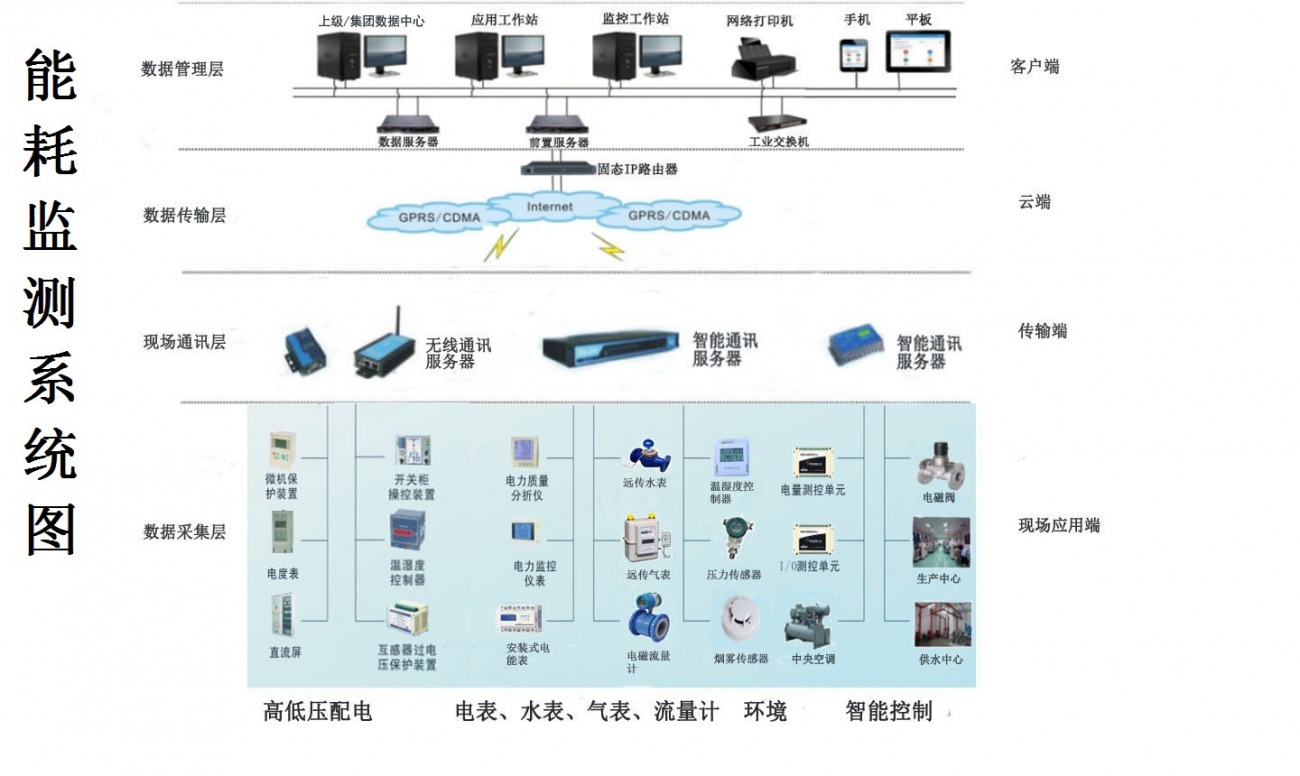

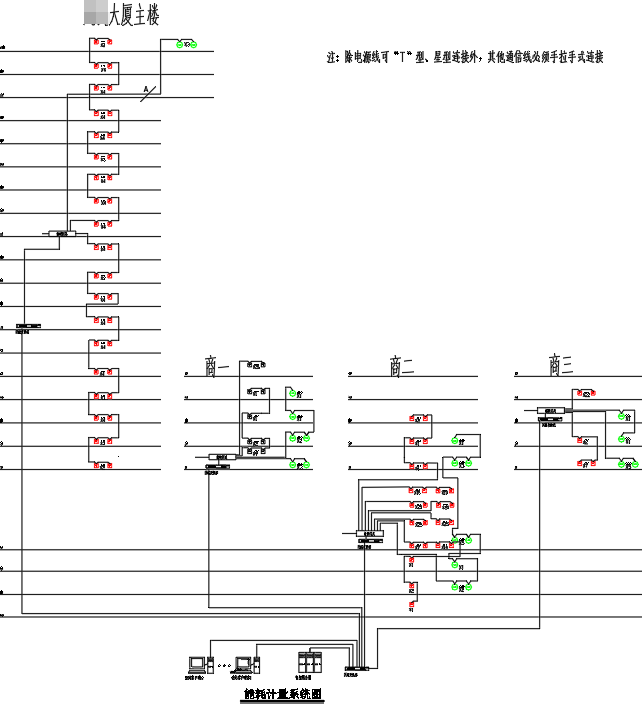

系统结构图

5个系统软件模块

5.1综合能耗主界面

每日能耗曲线

反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；

主要能耗以表计计量，界面下方显示当日每小时能耗曲线；点击各能耗类别上方区域，跳转到能耗类别能耗分析主界面；

可通过下拉框切换建筑，可根据项目需求更换建筑图片；

5.2分类能耗主界面

反映某类（如用电量）当天与昨天同期、当月同期与上月同期、当年同期的能源消耗量与上年同期及比较、增幅及增加值；

反映某品类过去48小时、过去31天、过去12个月、过去3年的能耗趋势；

反映子项能耗的月度能量饼图；

反映一年中每个月某一类能源消耗的能源消耗的分析图；

5.三类能耗分会能耗统计报表

分支可灵活选择，可统计一定时间段内分支的日、月、周、季、年能耗；

通过数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行组合和排序；

统计数据可以通过直方图、点线图、堆积图、饼图等各种图表展示；

统计数据可以导出到Excel；

5.四类能耗支路使用非工作日能源

各支路工作日和非工作日能耗统计，非工作日可通过系统灵活设置

统计数据可以导出到Excel；

5.5类能耗分支比较

各分支机构当年月度能耗和上年同期能耗统计；

5.6个分类能耗分支的能耗采集

查询任意两次各支路的抄表，并计算差值；

时间精确到分钟；

5.7大类能耗分时段能耗趋势分析

可查询任意支路在一定时间内的能耗参数（如电压、电流、功率、功率因数等）。可查询的具体参数与已安装的仪器和系统配置有关。查询不能跨越几个月；

数据以图表或表格的形式展示，图表可通过鼠标操作放大、缩小、移动；数据可以排序；

数据可以导出到Excel；

5.8分项能耗主界面

5.9 配置选项

根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析单位面积能耗；

配置项目中使用的仪表类型、型号、厂家等基本信息，并添加该类型仪表提供的监控参数信息。这里的配置影响能耗统计、时间段能耗统计和参数查询。功能；

配置工程中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；

可根据项目情况灵活配置子项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响到每个能耗类别和子项的能耗分析模块。函数在;

为每个部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑物内某用能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。

6 展望

根据上海某国际建筑施工项目能耗管理系统能耗运行效果分析数据中心能耗管理系统，建立典型能耗分析模型进行统一分析。

6.1 建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕，让节能改造更有针对性。

6.2选择节能设备。

6.3 再好的节能设备，即使不能控制浪费，也达不到节能效果。通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，节能设备正在实现节能。

6.4 节能改造结果通过能耗监测系统提供的同比分析数据进行量化，在很大程度上展示了节能效果。

7 结论

大型公共建筑总面积不到城市建设总面积的4%，但总能耗却占全国城市总用电量的22%。 10到20次。公共建筑是节能的主要参与者。做好东营档案馆的节能工作，对于推进和带动节能工作，实现节能减排目标具有重要意义。
