学校能源管理系统解决方案

2022-05-22

1、概述

随着碳达峰和碳中和成为政府工作的主要任务，学校作为耗能密集、能耗情况复杂的大型建筑，能够有效降低能耗，是实施综合能效评价非常必要的管理手段减少能源消耗，降低能源成本，避免能源消耗过程中出现“跑滴滴”现象。

2、参考标准

-2013《教育建筑电气设计规范》

-2009《供配电系统设计规范》

《国家机关办公楼和大型公共建筑能耗监测系统——按项目采集能耗数据的技术导则》

《国家机关办公楼和大型公共建筑能耗监测系统——能耗数据分项传输技术导则》

《国家机关办公楼和大型公共建筑能耗监测系统——建筑分项计量设计安装技术导则》

《全国办公建筑和大型公共建筑能耗监测系统——数据中心建设与维护技术导则》

《全国办公建筑和大型公共建筑能耗监测系统-建设、验收和维护运行管理规范》

《国家办公大楼和大型公共建筑能源监测系统——软件开发指导手册》

3、配置方案

建立高效的能耗监测管理系统，对建筑内各类用能设备的能耗数据进行实时测量，并对采集的数据进行统计分析。合理确定各地区建筑能耗的经济指标和绩效评价指标，发现能源使用模式和能源浪费，提高人员主动节能意识。

①搭建学校智慧能源管理系统的基础框架，对每个能耗环节进行实时监控；

②碳排放数据：通过该系统，可实现建筑单位人均能耗分析（包括水、电、能源），实现办公低碳数据；

③区域能效比：实现建筑单元内区域能耗比较，便于能耗评估；

④ 同期能效比：实现当年、同期、同一地区的能耗比较，便于节能数据分析；面积能耗和人均能耗指标；

⑥能耗竞争排名：对比各功能区能耗，实现能耗排名，增强员工节能意识；

⑦可以对能耗数据进行综合分析、统计、打印、查询，并可根据能耗监控管理系统的需要选择不同风格的报表打印。为能耗运行管理部门提供可靠依据；信息化、自动化水平。

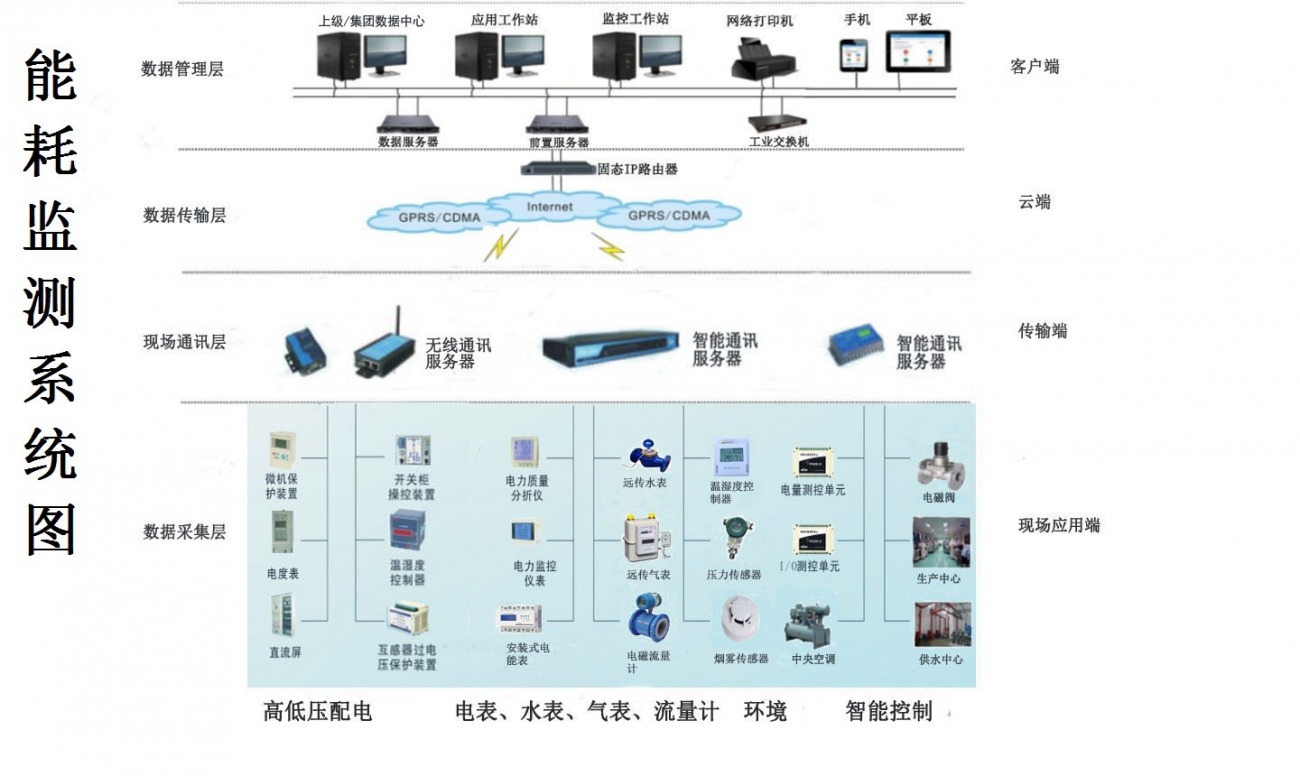

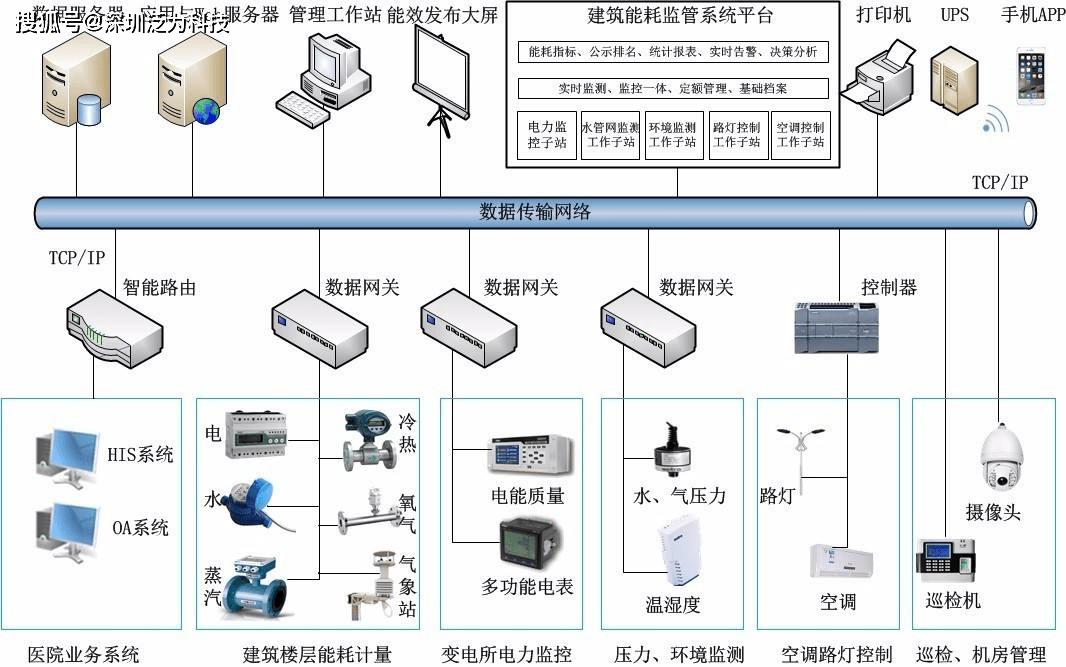

4、系统结构

5、系统函数

● 建筑能源概览

主要展示所选建筑的基本信息，各类别建筑的能耗对比，当日每小时趋势，当月每日趋势，峰、平、谷能耗直方图。能源类型可从电力、水、可再生能源等能源类型中选择能耗管理 软件，并转换为标准煤。

● 建筑能耗统计

当前账户下所有建筑日、月、年能耗统计报表的统计，可以报表或图表的形式展示，也可以excel的形式导出和保存。

可以选择查看当前建筑能耗数据的同比和环比分析对比，可以选择日/月/年周期进行对比，通过柱状图和百分比数据显示对比结果.

通过图形直观地显示当前建筑能耗流向，鼠标悬停显示当前区域或线路的能耗数据，可以选择开始日期和结束日期。

可选择查看特定电路的能耗趋势，包括日均负荷曲线显示、日月能耗对比数据、过去48小时、过去31天、过去12个月、过去3年能耗数据年。

● 能源消耗成本报告

系统可设置能耗单价，并通过报表显示每日、每月、每年的能耗账单。

● 配电监控

您可以选择查看所选建筑物的配电系统主图，并在主图中显示配电系统的当前遥测、遥信数据和状态。

● 能源消耗（按项目）

显示当前建筑物的照明插座、空调、电源和特殊用电，并通过饼图和条形图显示能源比例、同比对比和分项能源消耗趋势。

● 区域能源消耗

显示建筑各区域当前能耗，通过饼图、条形图展示能耗占比、同比对比及分项能耗趋势。区分的方法。

● 能源安全监控

通过监测配电回路的漏电流和电缆温度来分析商业中心的能源安全。在商业楼宇、写字楼、酒店楼层的配电箱进出线回路中安装检漏仪和温度传感器，在其他建筑物的进线处安装检漏仪和温度传感器。
