电动电动实训台、电动电动曳引训练器、电动电动曳引调速PLC实训台

2022-07-27

HL-880E 网状电工。电子产品。电驱动。变频调速。 PLC可编程综合训练器

电动电动实训台、电动电动曳引训练器、电动电动曳引调速PLC实训台

为适应我国职业教育和就业人员实际操作、培训和考核的需要，我公司整合了大专院校、职业院校的“电工技能培训”、“电工培训”、“电控”学院和技术学校。 《技术》、《电驱动控制电路与技能培训》、《电机与驱动基础》、《工厂继电器触点控制》、《PLC原理与应用技术》、《变频原理与应用技术》、《电子技能培训》和其他相关科目。该设备是根据培训内容开发的。该装置的电工部分采用网板结构。培训和考核就在工业现场附近。外形美观，结构合理，坚固耐用。训练方法灵活。设备设有多重科学的安全防护措施，确保设备和操作人员的人身安全。非常适合各大中专、职业院校、技校及各类培训机构对学生进行电气电子基本技能、专业技能及逆变器、PLC集成技能的培训，也可进行电工等级考核和技能鉴定。

电气技能培训通过安全用电、常用工具仪器的使用、综合电工技能培训、电机安装、维修与故障排除、电机控制电路安装技术、调试与维护、常见生产机械电气控制电路安装接线、故障分析与处理变频器能耗管理，基于PLC和变频器的基本电机控制电路，普通机床控制，可达到劳动和社会保障职业技能鉴定中级水平。电子技能培训改革了传统的实验室培训教学模式。通过基本操作技能和30余种实用新型电路的制作和调试，学生掌握电子产品的制作和调试，学会阅读电路原理图和PCB图，熟悉电子元器件。器件的选型和测试，掌握焊接和电路组装技能（配备专训电路板及相应电路元件30余套），能处理安装调试过程中出现的问题。训练电路涵盖开关、音频、信号产生、计数、解码、显示、测量、控制等训练内容。

培训室的参考标准配备1张教师课桌（练习演示和控制学生的工作能力）和12/24学生课桌。用户可以根据学生人数增加或减少学生课桌。整个培训考核室豪华、大胆、规范、安全。该装置是各学校实验实训室现代化的重要标志。

一、设备特点：

1、采用网板结构，培训方式灵活，贴近工业现场，可通过添加组件增加培训内容，便于二次开发和功能扩展。

2、培训内容丰富，培训考核知识广泛，综合性强，有效节省培训空间。

3、安全防护措施严格、合理、科学，外观豪华大胆。

4、基于PLC和变频器的电控实训项目，配备MCGS组态软件，与电脑通讯，监控实训运行状态。

5、实训室标配一张教师课桌，不仅可以进行实训演示，还可以控制全室学生课桌的工作功率，大大提高了安全参数。

二、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5% 50Hz

2、温度：-10℃～40℃，相对湿度＜85%(25℃)

3、设备容量：<1.0KVA

4、重量：200Kg

三、训练画面的构成和表现：

1、训练屏外壳：铁质双层亚光密纹喷塑结构，铝面板。

2、电源及参数：

2.1、输入电源：三相四线供电，输入时红黄绿三个指示灯亮。

2.2、电源输出：打开主电源开关后，打开电源开关锁，按下启动按钮，三相四线电源输出，三个450V电压表指示工作线电压。

3、安全保护：有电压型漏电保护器和电流型漏电保护器，单片机自动控制全过程监控过载或短路，自动切断主电源，然后按重置按钮进行故障排除。再次打开电源，确保设备和操作人员的安全。

4、恒流稳压两用电源：两个独立通道。每路输出电压0-30V，输出电流4mA-，内置继电器自动换档，多圈电位器连续调节，使用方便。电流和电压输出由 5 级数字表指示。电压稳定性<10-2，负载稳定性<10-2，纹波电压<5mV。

5、+5V直流稳压电源1路，输出电流500mA。

6、实验管理器：通常用作时钟，具有密码设置、训练考核时间、定时报警、断电等功能；此外，还可自动记录因接线或操作错误引起的报警次数，为操作人员的培训和考核提供统一的标准。

7、智能功率和功率因数表

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计，通过按键控制和数字显示窗口实现人机对话功能控制方式。软件采用RTOS设计思想，配备PC监控软件，增强分析能力。可以测量电路的功率和功率因数。功率测量精度为1.0级，功率因数测量范围为0.3-1.0，电压和电流范围为450V和5A，负载的性质可以自动测定（电感显示“L”，电容显示“C”，纯电阻不显示），可存储15组测量数据随时参考。

8、一款直流数字电压表，采用ECL高性能AD转换器和高速MPU单元设计，通过按键和数显窗口实现人机对话功能控制方式。具有自动和手动量程，测量范围：0-300V。手动量程为：2V、20V、300V。测量精度为0.5级。具有数据存储和查询功能。

9、一款直流数显毫安表，采用ECL高性能AD转换器和高速MPU单元设计，通过键控和数显窗口实现人机对话功能控制方式。具有自动和手动量程，测量范围：0-。手动量程为：20mA、200mA、。测量精度为0.5级。具有数据存储和查询功能。具有超量程报警、指示、切断主电源等功能。

10、指针表：1 AC 450V，3 AC 5A，精度1.0级。

11、整流二极管：提供四个二极管用于整流或动态制动。

12、大功率电阻：3个75Ω/75W电阻用于电机降压启动，1个10Ω/25W电阻用于异步电机能耗制动。

13、单三相插座：为外部仪器提供工作电源。

14、单脉冲源：每次拨动拨动开关可输出一对正负脉冲。

15、函数发生器：

15.1功能信号发生器：输出正弦波、三角波、方波。

15.2 频率范围：从5Hz到五个频段。

15.3 频率指示：直接从赫兹表读取。

15.4 电压输出范围：正弦波5Hz->4.5V，->3.5Hz，三级衰减：0db、20db、40db，带连续微调矩形波：5Hz->4.5V，->3.5Hz幅度连续可调；三角波：5Hz->1V。

16、PLC主机：提供三菱FX1N-24mR-001主机及外围设备。

17、变频器培训组件：提供三菱FR--0.4KW变频器及周边设备。

18、不锈钢电机导轨和光电编码器。

四、实训操作台：铁质双层亚光密纹喷塑，台面为防火、防水、耐磨的高密度板，带抽屉和元件储物柜，结构坚固，外形美观.

五、整个实训室的组成和设备（以参考标准：1个老师桌、12个学生或25个座位为例）

1、有12个学生培训操作台，一个有两个座位。桌子配有橡胶板来保护桌子。课桌下部设有组件储物柜，用于放置培训考核组件。它易于使用和存储。机身中间左右有两个抽屉，用来存放常用工具。

2、学生培训台：共 12 个，每个学生培训和评估台 1 个。

3、一个教师桌：由培训操作台、培训演示屏、学生电源综合控制组成。可用于培训演示，并可控制学员培训考核台的供电。

六、参考培训考核项目：

A：电工科：

1。低压验电器的使用

2。灭火器的操作方法（教师示范）

3。掌握口对口人工呼吸和胸外按压法的急救

4。常用工具的使用与识别

5。公共导体的连接和绝缘的恢复

6。烙铁拆焊技能培训

7。电工图纸识别培训

8。电气接线工艺

9。荧光灯电路的组装布线

10。单相电度表直接接线电路安装

11.电流互感器接线电路安装单相电度表

12.配电盘安装

13.室内布线

14。室内照明电路安装

15。万用表转换开关的使用与读数

16。交流电压测量

17.直流电压和直流电流的测量

18.安装电流表和电压表

19.电阻测量

20。兆欧表和钳形电流表接地电阻测试仪的使用

21。单相功率和功率因数测量

22。三相四线有功电能表的安装与接线

23．三相四线有功电能表经电流互感器安装接线 24．普通开关继电器的拆装

25。交流接触器的拆装

26．常用起动器的结构观察与检测

27．小型变压器生产

28。小型变压器故障检查与排除

29．三相鼠笼式电动机的拆解与测试

30。三相鼠笼式异步电动机运行检查

31。三相鼠笼式异步电动机的定期保养

32．三相鼠笼式电动机的故障分析

33.定子绕组部分故障的排除方法

34．单相电容电机绕组的拆装

35．单相电容电机故障及排除

36．手动正向控制电路安装维护培训

37．接触器点动控制

38。自锁正转控制

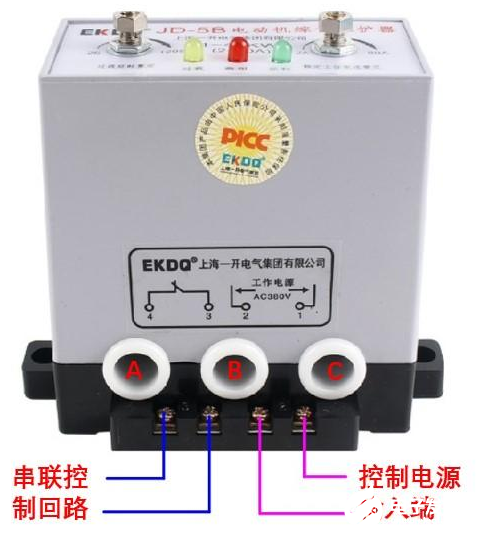

39．带过载保护的正转控制

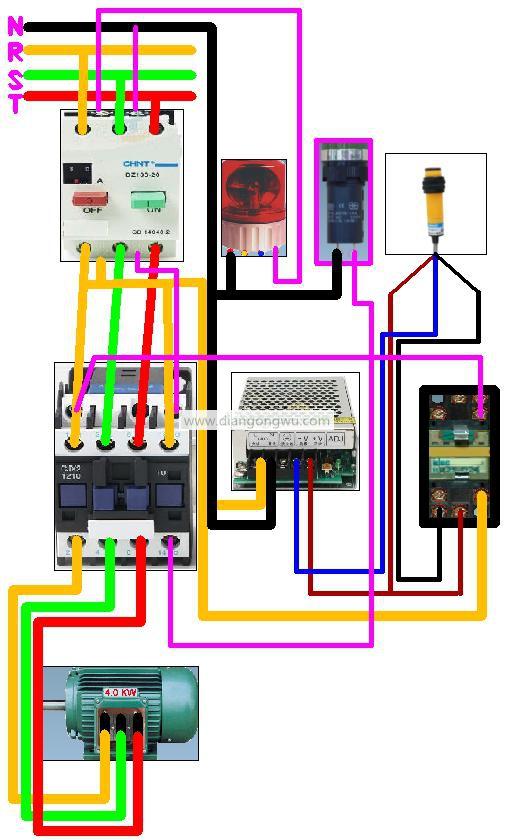

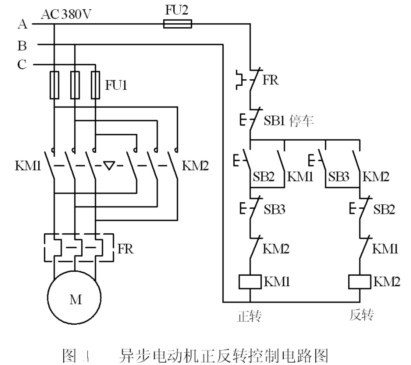

40．接触器联锁正反转控制

41。按钮联锁正反转控制电路

42．按钮与接触器复合联锁控制电路

43．按下接触器控制Y-△降压控制

44．时间继电器控制Y-△降压启动控制

45．直流电机拆装实训（教师示范）

46．直流电机维修培训（教师示范）

B：电子部分：

1。常用仪器的使用

2。常用电子元器件的识别与检测

3。烙铁拆装及电子焊接技能培训

4。印刷电路板的生产

5。三端一体化稳压直流电源的研制

6。串联直流稳压电源的制作

7。低频信号电压放大器的组装与测试

8。负反馈信号放大电路的制作与测试

9。文桥振荡器的焊接与调试

10。电池电压监测电路的制作与测试

11.电子催眠电路的制作

12.模拟“知”电子电路制作培训

13.实用型声控光控节能灯制作与培训

14。电子驱蚊电路生产培训

15。准星保护定时器电路 16．语音报警喇叭的制作与培训

17.逻辑测试仪的制作与测试

18.正负脉冲信号的制作与测试

19.问答者的制作

20。水位报警电路的制作

21。迷你手电筒的制作

22。光控音乐门铃

23．实用模拟自然风控制器的制作

24.台灯调光电路

25。实用的CMOS触摸锁和钥匙电路

26．自动充电器的生产

27．半导体收音机组装调试

28。助听器组装调试

29．声光控走廊灯组装调试

30。消防机器人组装调试

C：动力拖动部分：

（1）运动基础训练

1。三相鼠笼式异步电动机的认知实验

2。三相鼠笼式异步电动机空载试验

3。三相鼠笼式异步电动机的工作特性

4。三相二速电机的认知实验

(2）电机控制部分

三相异步电动机控制

1。三相异步电动机刀开关正转控制电路

2。三相异步电动机接触器点动正向控制电路

3。带自锁正转控制电路的三相异步电动机

4。带过载保护的三相异步电动机正转控制电路

5。三相异步电动机反转开关控制正反转控制电路

6。三相异步电动机接触器联锁正反转控制电路

7。三相异步电动机按钮联锁正反转控制电路

8。三相异步电动机按钮接触器复合联锁控制电路

9。工作台自动往返控制电路

10。三相异步电动机接触器控制串联电阻降压启动电路

11.三相异步电动机时间继电器控制串联电阻降压控制电路

12.三相异步电动机手动Y/△降压启动

13.三相异步电动机接触器控制Y/△降压启动

14。三相异步电动机时间继电器控制Y/△降压启动

15。三相异步电动机QX3-13型Y/△自动起动控制电路

16。三相异步电动机的多点控制

17.三相异步电动机半波整流动态制动控制电路

18.三相异步电动机全波整流能耗制动控制电路

19.三相异步电动机手动降压启动

20。三相异步电动机单相运行的反向制动控制电路

21。三相异步电动机控制电路联锁控制电路

22。三相异步电动机主电路联锁控制电路

23．电动葫芦电气控制电路

24. C6163车床电气控制电路

25。 C620车床电气控制电路

26． X62-W铣床主轴与进给电机联锁控制

三相二速电机控制

1。二速电机手动变速器控制电路

2。接触器控制两速电机的控制电路

3。时间继电器控制二速电机的控制电路

（3）基于PLC的电机控制训练

1。 PLC控制的三相异步电动机正反转控制

2。 PLC控制的三相异步电动机Y/△启动控制

3。 PLC控制的三相异步电动机的降压启动控制

4。 PLC控制的三相异步电动机能耗制动控制

5。 C620车床电气控制电路

6。 C6263车床电气控制电路

7。电动葫芦电气控制电路

（4）基于逆变器的电机驱动与控制训练

1。变频器功能参数设置及运行

2。逆变器报警及保护功能

3。多段速选择变频调速

4。外部端子点动控制

5。控制电机正反转运动控制

6。控制电机运行时间

7。瞬时停电逆变器参数设置

8。外置电压变频调速

9。三相异步电动机变频开环调速

（5）PLC、变频电机拖动控制实训

1。基于PLC通讯方式的多段速选择变频调速

2。基于PLC通讯方式的变频器开环调速
