浅谈公共建筑能耗监测管理系统的功能与应用

2022-02-12

浅谈公共建筑能耗监测管理系统的功能与应用

安科瑞杨澜

一、背景

一直以来，对于普通人来说，节能更注重的是看得见摸得着的东西，比如节水节电，但其实有一个大家知之甚少的“耗能大户”。“这是建筑能耗。

建筑能耗是指建筑在建造和使用过程中通过传导、对流和辐射等方式消耗的热能。根据国际分类，建筑能耗特指民用建筑（包括住宅建筑和公共建筑）在使用过程中所消耗的能源，主要包括采暖、通风、空调和照明所消耗的能源总量，不包括生产和商业运作。性能量消耗。

高耗能建筑给社会带来了沉重的能源负担，制约着我国可持续发展的步伐。研究表明，我国建筑总能耗占全国总能耗的1/3；加上整个过程的能源消耗，社会一半的能源消耗在建筑中。除了能耗高，能源效率低也是建筑行业普遍存在的问题。巨大的能源消耗和浪费直接影响到国民经济的发展。

据《中国建筑能耗研究报告（2018）》，2016年我国建筑能耗总量为8.99亿吨标准煤，占全国建筑能耗的20.6%。国家能源消费总量。随着我国城镇化进程的加快，城镇住房数量将进一步增加，降低建筑能耗迫在眉睫。

二、分析

从广义上讲，降低建筑能耗意味着提高建筑能效。具体是指在建筑的规划、设计、新建（改、扩建）、改造和使用，采用节能技术、工艺、设备等方面执行节能标准，提高热工绝缘性能。在保证室内热环境质量的前提下，增加室内外能量交换的热阻，以降低采暖系统、空调制冷制热、照明、热水供应等因大量使用而产生的能耗。热量消耗。

对于大型建筑，如果没有能源管理系统，很难了解建筑内电、水、热等相关能源设备的运行和消耗情况，造成大量不必要的浪费。因此，为降低建筑能耗，引进安科瑞能耗在线监测管理系统势在必行。

三、安科瑞能耗在线监控管理系统

3.1、Acrel-5000能耗在线监测系统

Acrel-5000能耗在线监测系统是一款用户端能源管理分析系统。在电力管理系统的基础上，增加了对水、气、煤、油、热（冷）等的集中收集和分析，对客户端所有的能源消耗进行细分和统计，以及各种能源的使用和消耗。能源以直观的数据和图表展示给管理者或决策者，便于识别高耗能点或不合理的用能习惯，有效节约能源。，为用户进一步节能改造或设备升级提供精准数据支持。用户可以按照国家有关规定进行能源审计，分析现状，发现问题，挖掘节能潜力，

广告能耗监测系统，安科瑞为您提供一站式解决方案。^^ 详情请联络：0510-

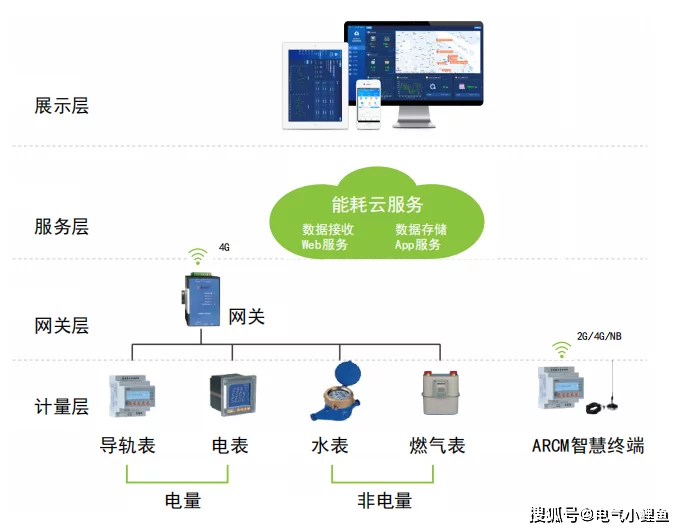

3.2 平台结构

Acrel-5000能耗在线监测系统以计算机、通信设备、测控单元为基本工具，根据现场实际情况采用现场总线、光纤环网或无线通信的一种或多种组合组网方式。建筑物的实时数据采集和远程管控提供了一个基础平台，可以与检测设备组成任何复杂的监控系统。采用开放的、网络化的、单元化的、可配置的面向对象的分层、分层、分布式的智能集成结构。创建以下层次结构：

广告全国连锁，50余种项目，上万会员推荐！

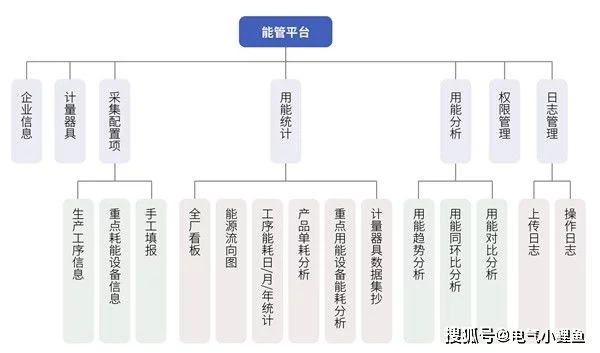

3.3 平台特性

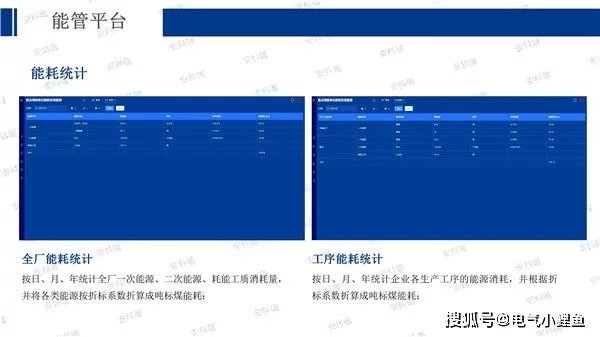

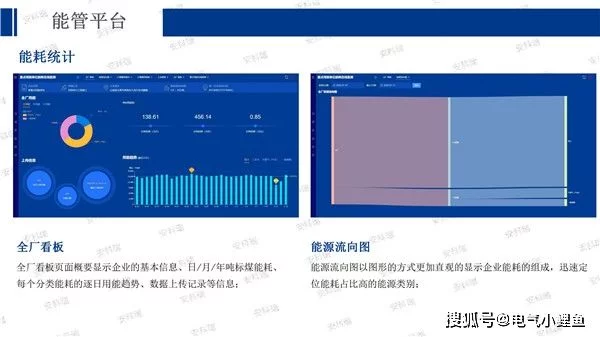

系统可按使用年份统计各类建筑能耗——电、水、气、集中供暖、集中供冷等能源消耗，并自动换算成相应的标准煤耗，从而反映各当年的建筑物类别。能源消耗和综合能源消耗。系统以饼状图的形式展示建筑四大用电项目的能源消耗比例。系统以曲线图的形式显示各类能源消耗的消耗趋势，让业主实时直观掌握能源消耗情况。

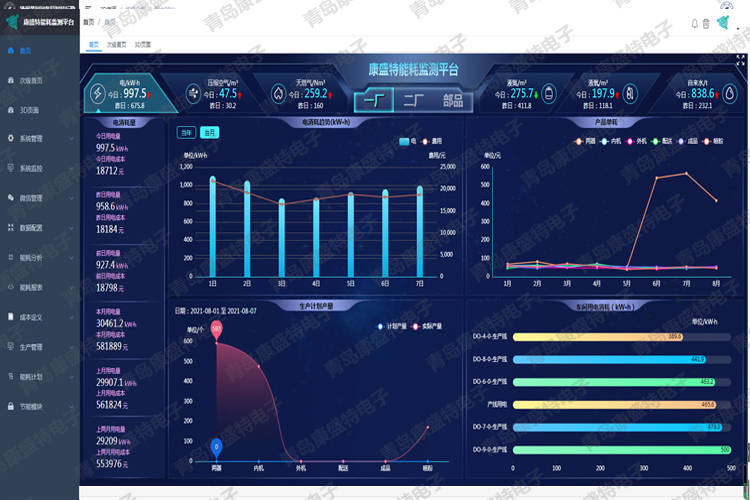

系统可根据分类能耗的分支名称查询能耗，并显示当日当月用电量高峰。显示当日用电量、当月用电量、当年用电量和昨天同期用电量、上月同期用电量、用电量与上年同期持平。以条形显示过去 48 小时、31 天、12 个月和 3 年的能耗。右上角显示过去15分钟的曲线（功率表显示功率曲线，流量计显示流量曲线）。

系统根据建筑能耗分布情况选择设置能耗计量点，使能耗监测系统覆盖整个建筑。系统用户可以通过相关接口调取建筑物各能耗节点的能耗统计报表，减少能耗的“跑、跑、滴、漏”和计量误差。

广告展台检测中心——检测设备齐全、技术先进、检测报告专业！

广告能量监测系统是什么意思？

四、应用--项目概述

新疆昌吉市政中心项目位于新疆昌吉回族自治州昌吉市定边西路231号。

本项目楼层共有电表170个，水表3个，远程燃气表3个。

本项目需要对照明、空调、水泵、电梯等不同功能设备进行监测和测量，并分别引入照明电源和各楼层电源，测量照明和空调的用电量。因此，根据项目性质，设计了一套能耗系统能耗监测管理平台，并在3楼控制室和3楼电井设置了通讯管理机，对电表、水表和电表进行数据采集。三楼的煤气表。数据通过井口的网线传输到三楼用户控制室的后端主机。电表数据采集完毕后，

本项目旨在解决基础能耗数据的智能化、自动化、可视化、可量化的采集与存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能源消耗监测和宣传平台。通过本政务中心办公楼项目的用电、用水、用气的统一综合管理，可以查询分析各区域设备的能源使用情况，帮助管理者发现潜在的节能机会，提高能源利用效率，科学有效地管理能源使用，从而降低能源使用成本，为建设节约型社会发挥作用。

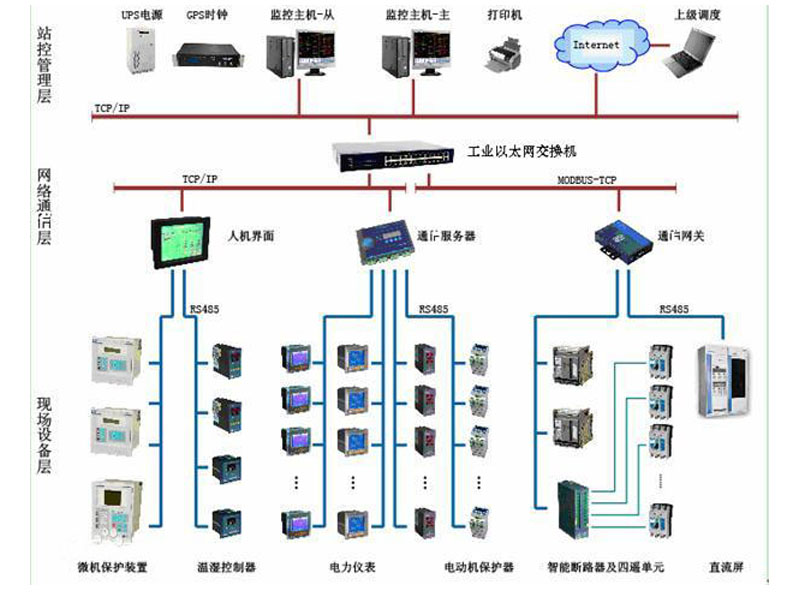

系统结构

Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备和测控单元为基础工具，为大型公共建筑的实时数据采集和远程管理提供了基础平台。它可以与其他楼宇自动化系统进行数据分析。转发构成了一个复杂的监控系统。

五、意义

1)计量装置设计、安装、能效监测平台建设

通过梳理用户用能网络，在各配电线路设置电能表，并对水表、气表数据进行监测，为项目构建了完整的用能计量系统。管理人员可以通过该软件实时监控项目中的水、电、气等能耗，同时减少能耗的“跑、跑、滴、漏”和计量误差。实时监测现场仪表回传数据，合理控制和预警能耗能耗监测管理平台，及时发现和纠正运行中的异常能耗，随时处理。根据需要设置重要设备的超标预警值，

2)利用能源数据采集和存储，形成可视化趋势图

通过软件可以直观的看到各部门或区域每小时能耗的趋势曲线，同时实时存储各仪器采集的数据，并可查询历史数据记录。

3)高能耗范围诊断确定高能耗原因

统计各区域、各楼层能耗，准确定位主要用能者，制定节能绩效评价体系，推动节能降耗工作有效落实。建立用能设备运行记录档案，结合设备维护记录，为设备运行维护提供依据。

4)配置节能省电产品，提升运营管理模式

长期跟踪记录设备运行过程中的能效分析评价结果，关注能耗趋势，为节能改造提供可靠的数据支持。
