东营人防疏散基地项目能耗管理系统研究与应用
2022-02-12
苗建梅
, 嘉定, 上海
摘要：采用轨道式电表电能表，系统采用现场组网方式。联网后，通过现场总线进行通讯，传输到后台。Acrel-5000能耗管理系统实现了对配电回路中用电量的监控和能源使用的统计分析。
关键词：大型公共建筑；能耗监测系统；ACREL-5000;
1 简介
近年来，陆续出台了多项建筑节能管理标准指南和重点能耗单位能耗在线监测管理标准，能效越来越受到重视。安科瑞能源管理系统可为楼宇及企业能耗、节能提供数据支持。
2 设计依据
GB 50052《供配电系统设计规范》
GB 50054《低压配电设计规范》
GB/T 50063《电力装置用电测量仪表设计规范》
DL/T 448《电能计量器具技术管理规程》
3 项目概况
本项目为东营市地级机关人口疏散基地项目，位于东营市；疏散基地包括避难所A、避难所B、避难所C、人防应急指挥部、医疗救援工程和生产生活物资供应中心。
本项目仪器分布在A、B、C三座避难安置房的强电井内，共计114台仪器。它们通过485通讯线路上传到通讯管理机，通讯管理机通过光纤网络连接到后台服务器。背景位于一楼的消防控制室。根据项目性质，设计了一套能耗系统。电表的数据通过能耗网关的串口直接采集。数据采集完毕后，按照能耗分类原则进行分析。
本项目侧重于基础能耗数据的智能化、自动化、可视化、可量化的采集和存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能耗监测宣传平台。
4 系统架构
Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备和测控单元为基础工具，为大型公共建筑的实时数据采集和远程管理提供了基础平台。它可以与其他楼宇自动化系统进行数据分析。转发构成了一个复杂的监控系统。能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：

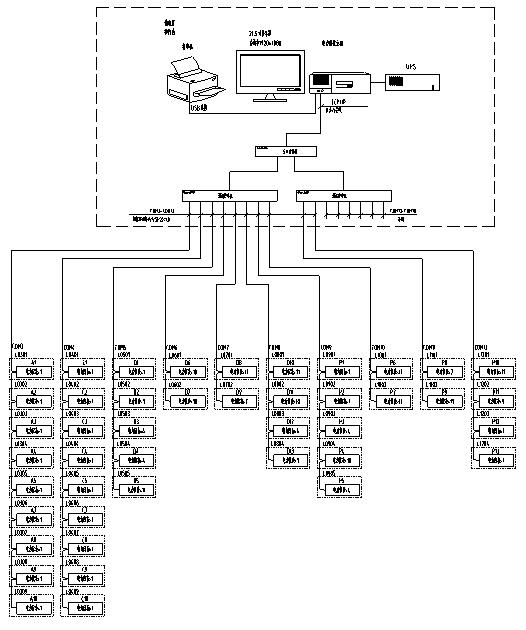

系统结构图
5 系统软件模块

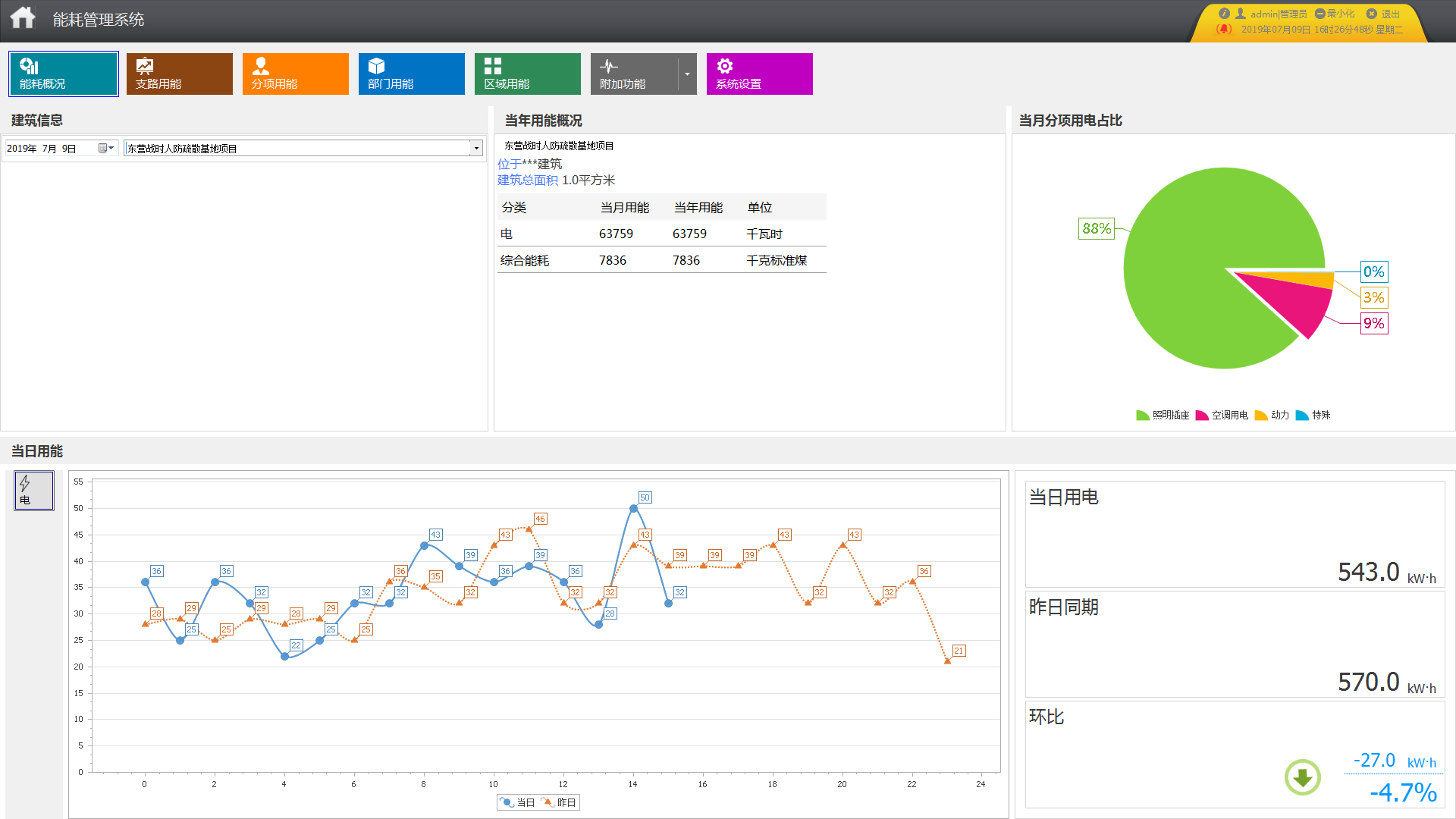

综合能耗主界面
当天用电量曲线
反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；
能耗主要以电表计量，界面下方显示当日每小时能耗曲线；点击各能耗类别上方区域，跳转到能耗类别能耗分析主界面；
可通过下拉框切换建筑，可根据项目需求更换建筑图片；

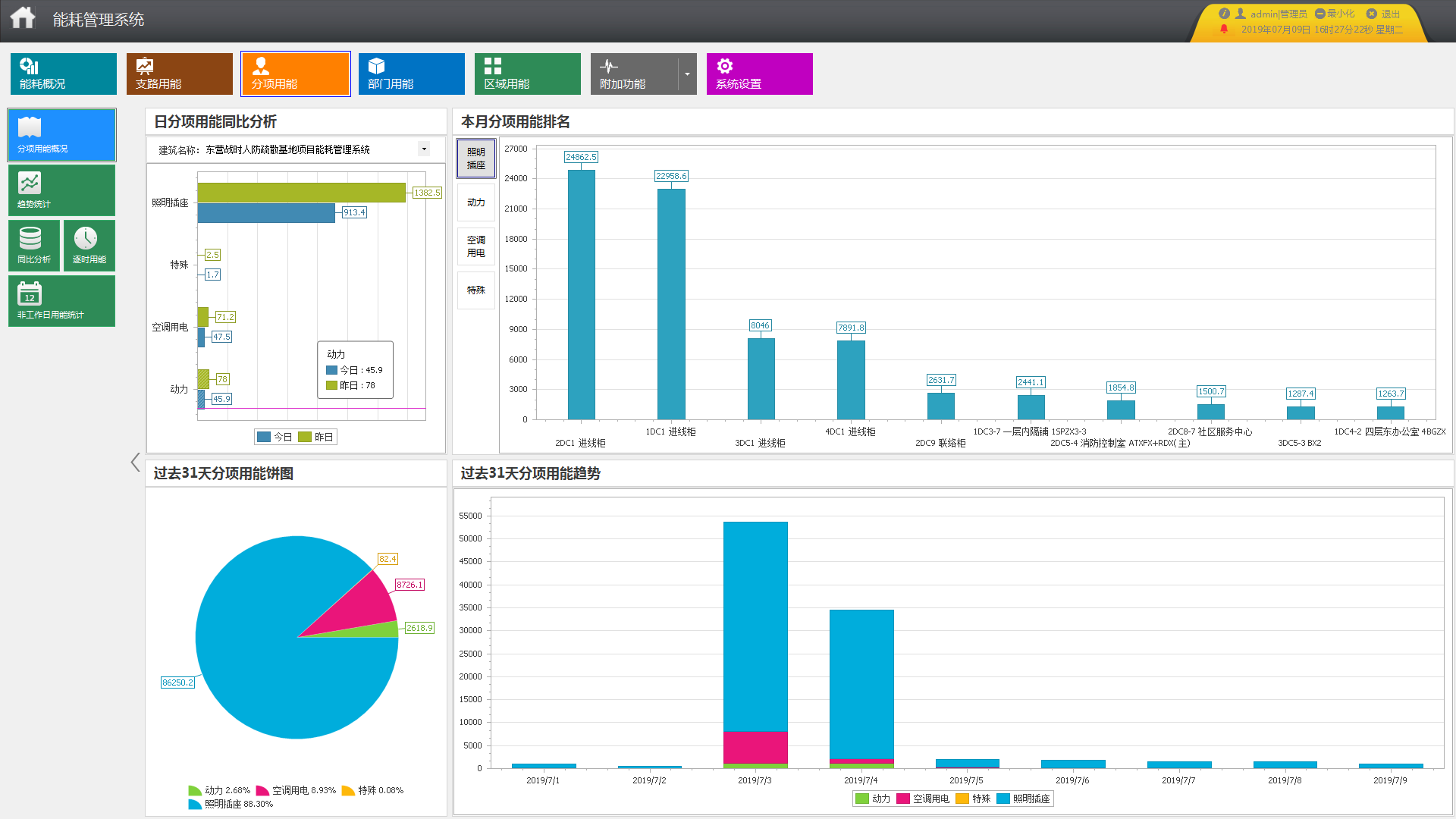

分类能耗主界面
反映某类（如电）能源消耗当日与上一日同期、当月同期与上月同期、当年同期与上月同期上年同期及比较、增幅及增加值；
反映某品类近48小时、近31天、近12个月、近3年的能耗趋势；
反映某子项能耗的当月能耗饼图；
反映一年中各月某类能源消耗量的同比分析图；

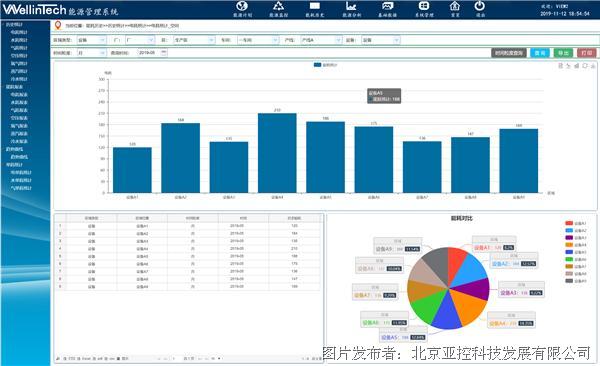

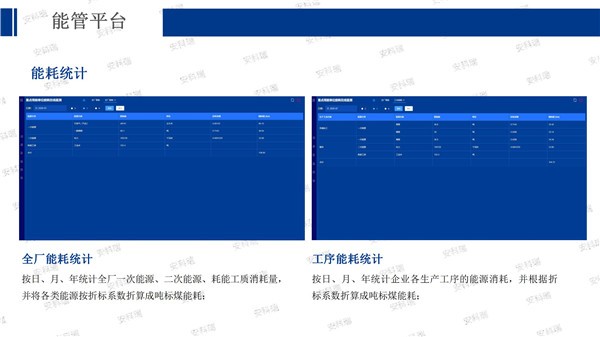

分类能耗分会能耗统计报表
分支可灵活选择，可统计一定时间段内分支的日、月、周、季、年能耗；
通过直通表的强大功能，用户可以进行各种数据统计，对数据进行合并排序；
统计数据可通过直方图、点线图、堆积图、饼图等多种图表展示；
统计数据可以导出到Excel；
能源消费分部非工作日能源消费分类
统计各分支机构工作日和非工作日的能耗，非工作日可通过系统灵活设置
统计数据可以导出到Excel；
分类能耗分部同比分析
各分公司当年月度能耗统计和上年同期能耗统计；
按分支能源收集的能源消耗分类
任意两次查询各支路的抄表，并计算差值；
时间精确到分钟；

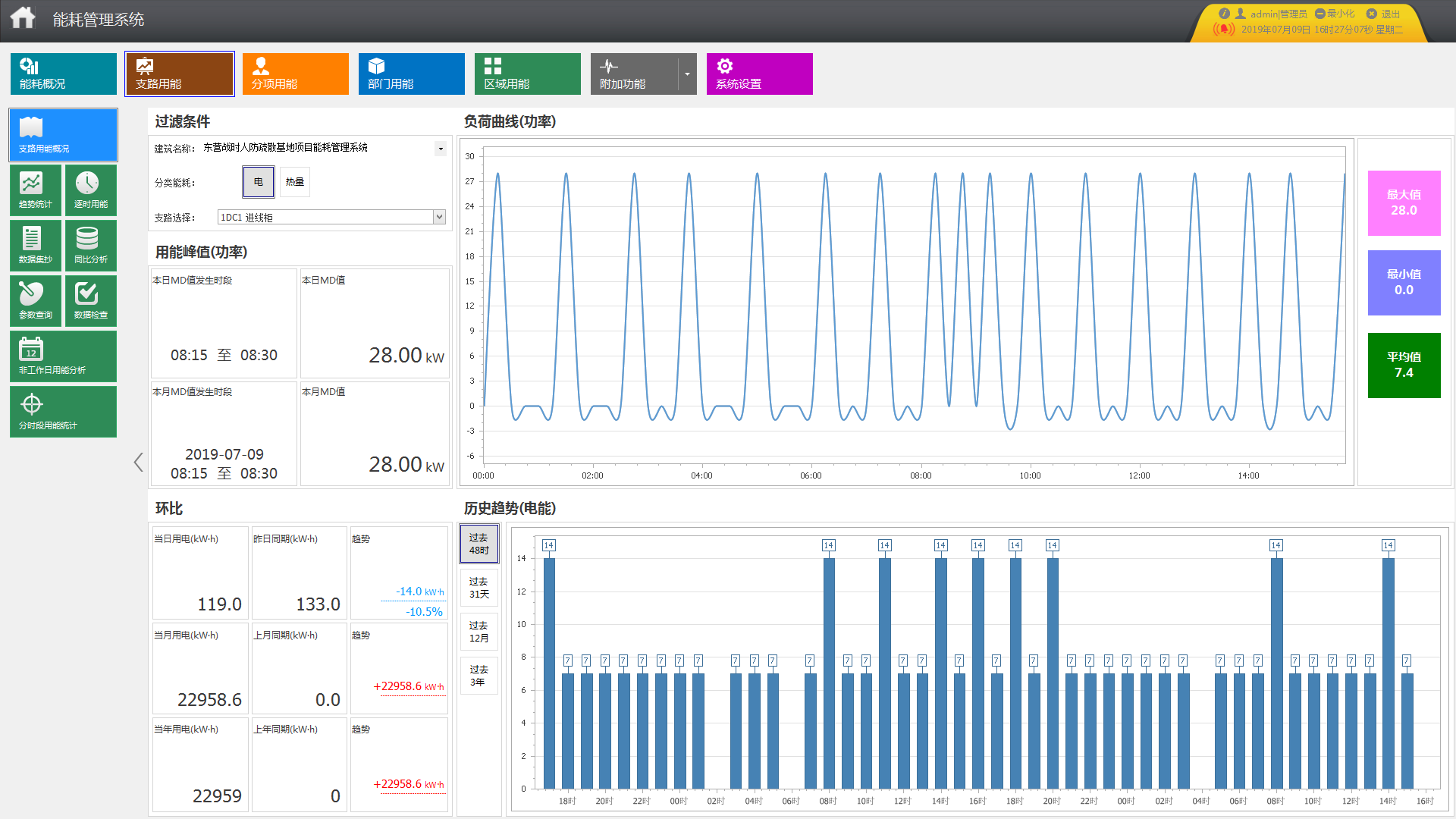

分时段能耗分类能耗趋势分析
可查询某段时间内任意支路的能耗参数（如电压、电流、功率、功率因数等）。可查询的具体参数与安装的仪器和系统配置有关东营建筑能耗管理系统，不能跨月查询；
数据以图表或表格的形式展示，图表可通过鼠标操作放大、缩小、移动；数据可以排序（大值，小值）；
数据可以导出到Excel；
明细能耗主界面
配置选项
根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；
配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询等功能；
配置项目中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；
可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;
为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；
配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。
6 次观看
根据东营人防疏散基地项目能耗运行效果分析，建立典型能耗分析模型进行统计分析。
建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕，提高节能改造的针对性。
选择节能设备。
再好的节能设备，也无法控制浪费，无法发挥节能效果。通过增加自动化节能设备，制定设备运行策略东营建筑能耗管理系统，减少人为干预，集中管控，节能设备正在实现节能。
通过能耗监测系统提供的同比分析数据，量化节能改造结果，展现节能效果。
7 结论

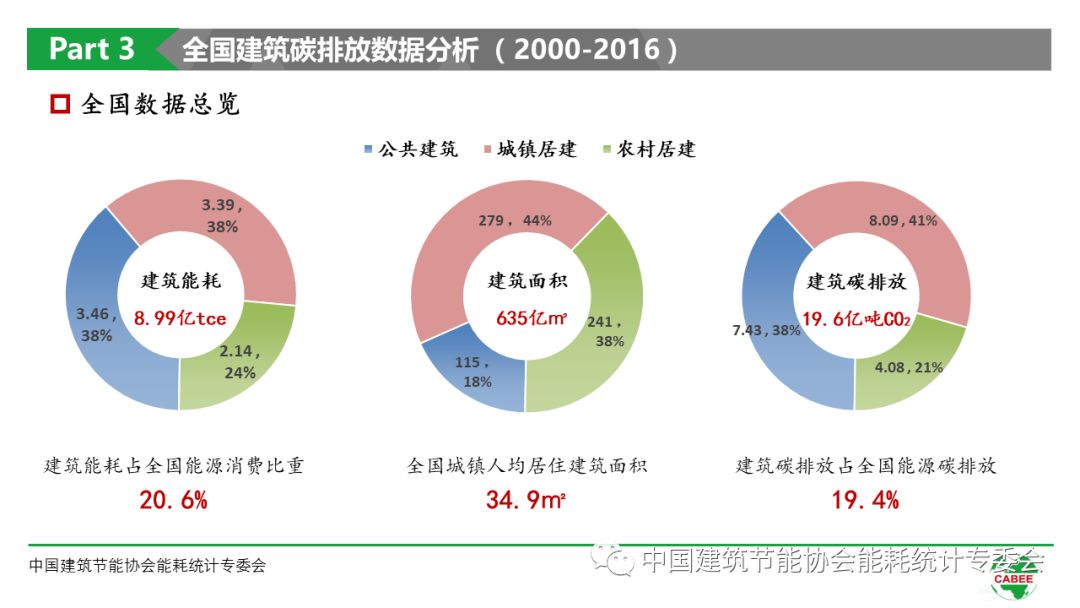

大型公共建筑总面积不到城市总建筑面积的4%，但总能耗却占全市总用电量的22%。20 次。公共建筑是节能减排的重点。做好东营人防疏散基地项目节能工作，对于推进和带动节能工作，实现节能减排目标具有重要意义。
参考：
技术要求[2008]114号
