安科瑞关键能耗在线监测系统在临商银行罗庄支行的研究与应用

2022-11-18

安科瑞黄飞蓉

摘要：本文介绍了临商银行罗庄支行在配电现场使用智能电表采集用电量值。本系统采用现场组网方式。组网后，通过现场总线通讯，远程传输到后台。Acrel-5000能耗监控系统实现对配电回路用电量的实时监控。

00简介

统计显示，我国建筑能耗约占全国总能耗的28%。我国每年新建20亿平方米建筑，其中99%为高能建筑；而只有4%的既有建筑采取了节能措施，节能空间巨大，能耗监测系统的推广势在必行。节能降耗，计量先行。

01项目概况

临商银行股份有限公司罗庄支行金融服务中心位于临沂市罗庄市双月湖路北、湖东路东。总建筑面积27578.32平方米，其中：地上总建筑面积22262.80平方米，地下总建筑面积5315.52平方米。地下一层为地下车库及配套设备用房；地上三层裙楼主要用于对外业务和服务，主楼17层，主要用于内部办公。本工程在变配电室内安装了三台变压器，T1、T2、T3变压器容量相等。

通过对能源消费大数据的分析和应用，为政府部门做好能源宏观分析和战略规划，分析能源消费和强度“双控”形势，实施能源消费大数据提供及时服务。节能监督，加强能源计量管理，制定节能标准。精准的数据支撑，为用能单位加强日常能源监测管理，开展能源审计、能效对标、能源计量审查、节能改造等提供支撑服务，有效促进企业提质增效并降低成本。

02 系统架构

Acrel-5000建筑能耗分析与管理系统以工作站主机、通讯设备、测控单元为基本工具，为大型公共建筑的实时数据采集和远程管理提供基础平台。它可以与检测和控制设备结合，组成任何复杂的监控系统。系统主要采用分层分布式计算机网络结构，如系统结构图所示：临商银行罗庄支行项目能耗系统站控管理层和网络通讯层。现场共有152台安科瑞PZ系列电能表。

用能单位能耗在线监测系统采用“国家平台+省级平台+用能单位端系统”的架构，为部委、省节能部门等用户提供不同层次的服务。各级质监部门、用能单位。国家平台是指在国家节能主管部门设立的国家级数据中心，接收、存储、汇总、分析全国用能单位的能源相关数据，为政府有关部门、能源部门提供应用服务。消费单位和公众。”。

系统结构图

03 系统软件模块

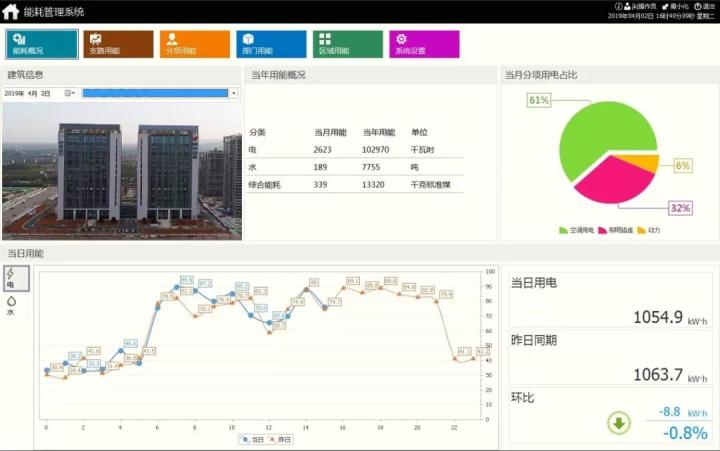

3.1综合能耗主界面

反映当年建筑能耗各类别能耗和折合标准煤的综合能耗，计算单位面积能耗；

用电量以电表计量，界面下方显示电能按天计算的小时能耗曲线；点击各能耗类别上方区域，跳转到能耗类别能耗分析主界面；

可通过下拉框切换建筑，可根据项目需求更换建筑图片。

建设用能单位能耗在线监测系统，是党中央、国务院加快部署生态文明建设的一项重要任务。新一代“能耗在线监测系统”广泛适用于不同类型用能单位的各种复杂监测环境。隔离、数据应用展示、数据上传等功能。通过建设能源消费在线监测系统，提供优质的数据支撑和保障服务，为政府部门进行宏观能源分析和战略规划，对能源消费总量和强度“双控”情况进行分析。执行，实施节能监测，加强节能工作。为计量管理和节能标准制定提供及时准确的数据支持，为统筹能源发展和生态文明建设提供决策支持，加强日常能源监测和管理，开展能源审计、能效对标、能源计量审查，为用能单位节能改造提供配套服务，有效促进企业提质增效降本增效。

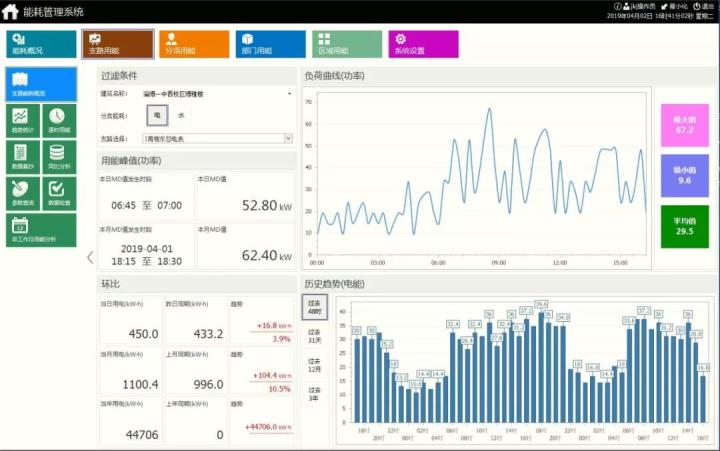

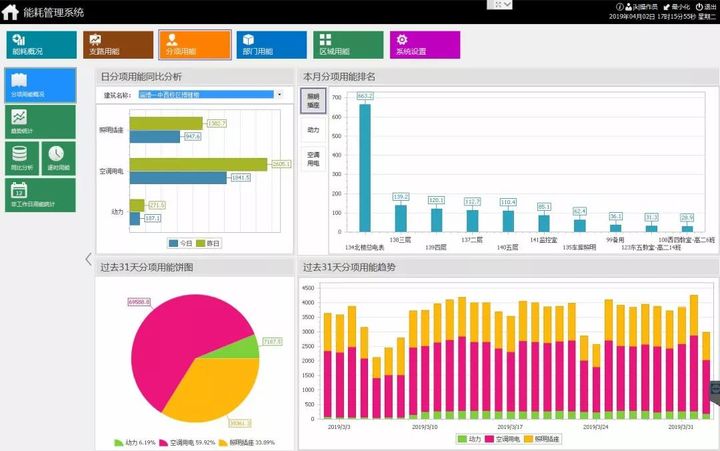

3.2 能源消费分类主界面

反映某类能源消费（如电力）当日及昨日同期、同月及上月同期、本年同期的能源消费量及比较、增长百分比及增加值与去年同期；

反映过去48小时、过去31天、过去12个月、过去3年某一类能源消耗的能源消耗趋势；

反映某项能源消耗的当月能源消耗饼图；

反映了当年各月某品类能源消耗量同比分析图。

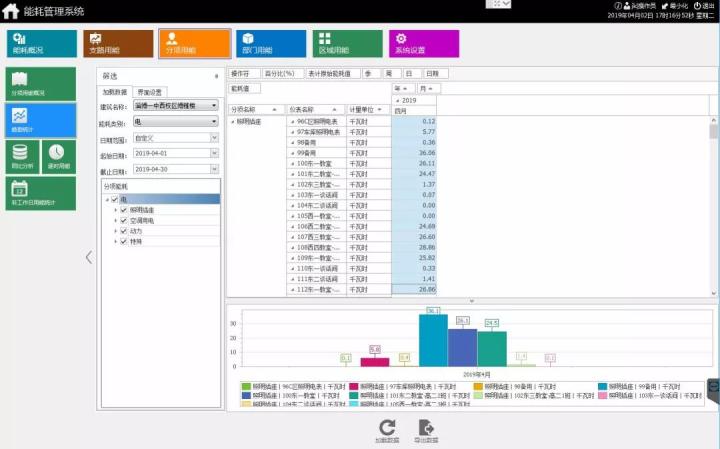

3.3 分类能耗分项能耗统计报表

可灵活选择分支机构，统计一定时间段内分支机构每天、每月、每周、每季度、每年的能耗情况；

通过数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行合并排序；

统计数据可以以直方图、点线图、堆积图、饼图等多种图表形式展示；

统计数据可以导出到 Excel。

3.4 分类用能分项非工作日用能情况

统计各分行工作日和非工作日能耗情况，可通过系统灵活设置非工作日

统计数据可以导出到 Excel。

3.5 分门别类能耗同比分析

计算各支路当年月能耗和上年同期能耗。

3.6 分类用能分项用能采集与抄录

任意两次查询各支路的抄表读数，并计算差值；

时间精确到分钟。

3.7 分时段能源消费分类能耗趋势分析

可以查询一定时间内任意支路的能耗参数（如电压、电流、功率、功率因数等）。可查询的具体参数与安装的仪器和系统配置有关，查询不能跨月；

数据以图表或表格的形式展示，图表可以通过鼠标操作放大、缩小、移动；数据可以排序；

数据可以导出到 Excel。

3.8 配置选项

按照相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将分析单位面积能耗；

配置项目所用仪表的类型、型号、生产厂家等基本信息，并添加该型号仪表可提供的监控参数信息。这里的配置影响能耗统计、按时间统计能耗、参数查询功能；

配置项目中使用的所有计量仪表，保存计量仪表的地址、变比、对应的采集器、编码、监控电路名称等信息；

配置分项能耗统计涉及的计量、比例、计算方式等信息，可根据项目情况灵活配置。这里的配置信息会影响到每个品类的子项能耗分析模块中的功能；

配置各部门能耗对应的计量仪表、计算方式、比例和部门能耗计划。完成此配置后，将启用部门能耗分析功能模块；

配置建筑内某一用能面积对应的仪表、计算方式、比例。完成此配置后，将启用区域能耗分析功能模块。

04展望

根据临商银行罗庄支行能耗运行效果分析，建立典型能耗分析模型进行统一分析。

4.1建立建筑能耗计量制度，核查建筑能耗，发现能耗黑幕，使节能改造更有针对性。同时，通过计量收费、绩效考核等管理措施能耗监测管理云平台，巩固节能改造成果。

4.2 通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中控制，节能设备正在实现节能。

4.3 通过能耗监测系统提供的同比分析数据，对节能改造成果进行量化，充分展示节能效果。

用能单位接入终端系统部署在用能单位内部，由用能单位负责建设。主要功能是通过计量仪表、工控系统对机组能耗数据进行采集汇总，并将数据上传至省级平台或直接上传至国家级平台。用能单位接入终端系统必须通过网守、防火墙、隔离等安全措施，确保内部系统安全和数据安全；远程升级维护，一端多路传输，接收国家、省级平台、用能单位信息。自身能源管理所需的功能。

05 结语

建筑是节能大户。做好临商银行罗庄支行节能工作，对于推进和带动节能工作，实现节能减排目标具有重要意义。
