衢州市推出“用能预算化管理应用场景”上线会

2023-01-08

12月29日，衢州市发改委与国网衢州供电公司联合召开“能源预算管理应用场景”发布会，标志着基于能耗产出效益评价的能源预算管理数字化产品正式上线。

据了解，能源预算管理的应用场景是基于衢州“碳账户”的多跨度应用场景。 模块形成“先预算，后用能”的精准能源管控路径，可实现能源预算一键分配、执行情况实时监控、执行效果定期评估等功能。

项目自2021年9月开始推进，依托衢州碳账户建设成果，目前可对全市1147家企业的电力、天然气、蒸汽等主要能源消耗数据进行频次采集。每次15分钟，按月采集产品产出、增加值、税收等数据，用于评估能源预算执行情况，准确画出节能减碳单位的能源消耗情况，如企业、开发区、县（市、区）。 该项目还可以为企业提供预算余额交易、绿色电力交易、节能服务等功能，帮助企业实时掌握自身能源消耗和使用信息。

“通过能源预算管理的应用场景，可以随时随地查看公司每年的能源预算，已经使用了多少能源，还有多少能源可用，还有多少能源消耗，帮助我们规划生产企业合理订货。平衡能耗计划，进一步提高能效水平。 浙江金沃精密工业有限公司副总经理赵国全介绍说，“此外，企业自发自用的太阳能发电量也可以计入能源消耗总量中进行预算使用考核。扣，让我们更有动力建设光伏项目。

衢州市发改委相关负责人介绍，能源预算管理应用场景的核心在于年度能源预算分配。 “我们创新性地制定了以能源基数为基础的预算分配办法，设置能源消费双控调节系数和能源优化分配系数，从单位工业增加值能耗、单位能源消耗税、考核结果综合亩产效益和企业行业属性等四个维度，对企业实行差异化能耗预算分配，推动能源要素向单位能耗和产出效率高的行业和项目倾斜，转变“双控”能源消费向碳排放总量和强度“双控”转变提供有力支撑。 同时，为充分发挥市场配置资源的作用，他们还创新建立年度能源预算盈余交易规则，通过公共资源交易中心交易，根据市场需求调整公司年度能源预算。交易成果，增加市场活跃度，进一步引导能源要素合理流动和高效配置。

“我们围绕政府治理端和企业服务器端的需求衢州能耗管理系统价格多少，开发了基于数字化改革的能源预算管理应用场景。应用场景的政府治理端协助节能部门规划能耗目标，落实全市能源消费双控指标，分街区、分行业推动和规范，及时对形势严峻的街区和企业进行预警，使年度能源总量控制和节能目标有“一本书”。企业服务器为企业提供能耗体检、收支平衡交易、节能咨询等特色服务，让企业对自己的能耗总量、单位能耗“一个账本”产品和能效水平。” 国网衢州供电公司副总经理周劲松说。

下一阶段，衢州市发改委将与国网衢州供电公司共同拓展开发项目用能服务场景，实现能源消纳双控与产业项目决策咨询、项目建设有机衔接验收和政策落实，加强项目全过程管控，不断提升项目实施质量，助力区域低碳转型。 （林放、刘康、朱梦琪）

安科瑞电气是一家为环保评估、环保检测、环保设备计量、环保设备用电监测等项目提供服务的企业。

【摘要】 随着社会生活水平的提高和经济的繁荣发展,人们对能源的需求逐渐增加,由此引发的能源危机也越来越严重。 如何实时了解、分析和控制学校的能源消耗，成为亟待解决的问题。 传统的能耗智能化是以月/季/年为周期进行的，而学校是每天、每小时都在进行，能耗也是每天、每小时都在发生。 本文介绍的是常熟瑞特电气研发中心项目，采用安科瑞智能电能表采集配电现场的各种用电参数。 本系统采用现场组网方式。 各配电回路的功耗监控和管理。

关键词：工厂； 办公楼; 能耗监控系统； ACREL-5000

1 简介

随着节能工作的不断深入，能源利用的科学管理方法也越来越多样化。 能耗管理系统可以实时监控学校各种能源的详细使用情况，找出公共建筑能耗薄弱环节，促进学校管理水平的提高和运营成本的降低，为节能工作提供直观、科学的依据和减少消耗。 能源管理系统作为一种高效的管理工具和新兴的管理手段，已在大型公共建筑、医院等领域得到应用。 常熟瑞特电气研发中心的Acrel-5000能源管理系统通过能源的收集和管理，降低能源消耗，提高利润。

2 设计依据

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

♦能耗计量装置国家和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

3 项目概况

常熟瑞特电器研发中心主要监控楼层多功能仪表，共计94台安科瑞自主生产的PZ系列仪表，通过4路总线接入系统。

4 系统架构

Acrel-5000能耗分析管理系统是根据公共建筑工地的实际情况设计的。 整体网络结构采用屏蔽双绞线直接连接后台能耗网关，再通过TCP/IP网络将数据上传至监控主机。 具体如下图所示：

系统主要采用分层分布式计算机网络结构，如系统结构图所示：站控管理层、网络通信层和现场设备层。 整栋楼的仪表分布在配电室和楼层。 所有仪表通过485屏蔽双绞线敷设到监控中心，再通过能耗网关连接到系统主机，完成仪表数据的采集和管理。

5个系统软件模块

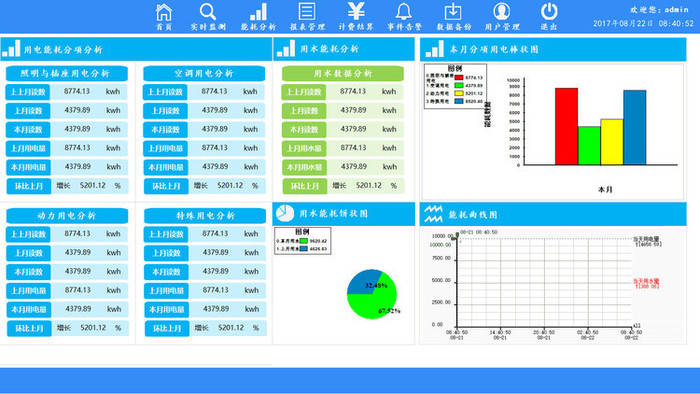

♦综合能耗主界面

主页面展示了该楼宇的楼宇图片、楼宇基本信息、楼宇用电量饼图以​​及当月的各项能耗情况。 根据选择的建筑加载建筑图片，可以选择时间查看建筑的能耗情况。 选择建筑物或时间后，会自动刷新。 默认为当天。

♦支路能耗

系统可以统计一定时间内各支行的日、周、月、季、年用电量。 系统可查看各分行能耗趋势，按已有日期或自定义时间查询，并能以图表形式显示分行总能耗。

♦ 能耗明细统计

系统可对能耗进行分项统计和显示。 其中，单项日能耗同比分析图为不同项目当天和昨天的能耗直方图（蓝色柱为今天，绿色柱为昨天）； 能耗饼图显示了过去31天各项目的能耗情况。 比率; 堆叠图展示了过去31天各子项目的能耗趋势； 子项能耗排行图显示所选子项能耗值对应的前10个分支。

♦ 能耗明细报告

系统可以统计一定时间内各分项的日、周、月、季、年能耗情况。 分项可查看各分行能耗趋势，可按已有日期或自定义时间查询，统计数据可导出Excel。

♦能源消耗量环比分析

系统可对各主要耗能设备的能耗进行上年同期值和上月值的同比环比分析，检验节能效果，进行节能减排。节能绩效考核，并根据分析结果修订节能目标。 各支路当年月度能耗及上年同期能耗统计；

♦能耗数据查询

系统可统计一定时间内各回路与下级支路的能耗差值，超过一定百分比后突出显示（红色区域），保证计量系统的完整性和准确性。

♦配置选项

按照相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将分析单位面积能耗；

配置项目所用仪表的类型、型号、生产厂家等基本信息，并添加该型号仪表可提供的监控参数信息。 这里的配置影响能耗统计、按时间统计能耗、参数查询功能；

配置项目中使用的所有计量仪表，保存计量仪表的地址、变比、对应的采集器、编码、监控电路名称等信息；

配置分项能耗统计涉及的计量、比例、计算方式等信息，可根据项目情况灵活配置。 这里的配置信息会影响到每个品类的子项能耗分析模块中的功能；

配置各部门能耗对应的计量仪表、计算方式、比例和部门能耗计划。 完成此配置后，将启用部门能耗分析功能模块；

配置建筑内某个用能面积对应的计量表、计算方式和比例。 完成此配置后，将启用区域能耗分析功能模块

6 展望

根据学校建筑能耗运行效果分析，建立典型能耗分析模型进行统一分析。

♦建立建筑能耗计量系统：针对公共建筑的用电结构，监控到配电室层级，可以准确统计进出电路回路数，必须满足节电原则，即输入电能是输出电能的总和（误差率为3%左右）。

♦存储采集数据并形成可视化图表：系统采集数据并存储在数据库中。 系统可以满足报表查询和导出，系统可以柱状图等形式展示能耗趋势，给客户更好的体验。

♦诊断高耗能点：管理人员可通过系统采集数据，积极分析各回路的同比和环比，通过一级分析找出高耗能点。

♦通过能耗分析改进管理运营模式：针对高耗能点，积极改进管理操作常熟能耗监测管理系统厂家，如：通知各组下班时间关灯关机，并纳入绩效考核； 大电路可以移峰，同时减少过载； 通过能耗数据，可以降低公司的运营成本，增加利润。

7 结论

常熟瑞特电器研发中心能耗系统是针对能源问题日益紧张、能源价格上涨背景下学校的能耗问题而设计的。 建立能耗管理系统后，不仅可以减轻工作人员的工作量，提高工作效率，而且直观的统计分析结果可以帮助楼宇管理者根据能耗情况做出正确的分析，做出预测为了未来的发展。 做出正确决策，对于推进和推动节能工作，实现节能减排目标具有重要意义。
