国网江苏省电力有限公司苏州供电分公司：综合能源服务规模效益0

2023-01-12

摘要：国网江苏省电力有限公司苏州供电分公司以新型产业园为重点布局，以高负荷用电区域为选择，发展以电为核心的综合能源服务，促进多元发展。 ——能源互补，实现“源、网、电、气、热”全面协调发展和“电、气、热”互联互通，建设“互动智能网络、在线智能”的能源管理平台运营、友好智能服务”，建设物理能源网络、信息物联网、能源互联网，在能源供应体系中实施能源综合梯级利用，形成规模效应，降低企业成本，提高能力吸纳供应多元化清洁能源，推进“互联网+智慧能源”战略，率先苏区欧。

关键词：智慧能源； 互联网; 综合能源服务； 规模经济

0 前言

苏州工业园区位于历史名城苏州古城东部。 地处中国沿海经济开放区和长三角经济发展带的交汇点。 土地面积占苏州市的3.4%，人口占5.2%，工业用电量占7%。 二氧化硫排放量占1%，COD排放量占2%，创造了苏州近15%的经济总量，连续多年位居“中国最具竞争力城市开发区”前列。 从园区能源消费结构来看，电力是园区主要能源消费类型，占园区全社会能源消费总量的55%以上，其中工业用电占比更大超过 70%。 园区积极推进清洁能源、电动汽车、绿色建筑、需求响应，开展能源互联网试点示范建设，实现未来绿色园区的目标。

1 实施背景

1.1 “互联网+”智慧能源国家发展战略的需要

为进一步推进能源革命，提高能源利用效率，国务院印发《关于积极推进“互联网+”行动的指导意见》，提出构建智慧能源体系，统筹推进基础设施网络建设等。作为能源与通信，构建“源网荷”协同发展、融合互补的能源互联网发展要求，提升能源绿色、低碳、智能化发展水平。国家正在逐步深化“互联网+”理念，强调可再生能源的接入和多种能源的互补联合利用。

多种运行方式和政府扶持等优惠政策，积极探索区域、城市、跨区域多种形式的能源互联网关键技术和建设模式，开展能源互联网建设实践。

1.2 供电企业角色转变和跨越发展的需要

开展综合能源管理，推动供电企业由传统电力供应商向综合能源供应商转型，挖掘电网潜在功能和商业价值，充分发挥清洁能源供应、业务平台建设、生态环境等方面的作用治理、信息交互体验等，融合综合能源服务业务，作为输配电业务之外的第二主业，培育新的市场业务，构建能源互联网背景下电网企业的核心竞争力.

1.3 能源服务需求多元化

能源综合服务的利益相关方主要包括政府、供电企业、能源用户、能源供应商、能源服务商、软硬件设备供应商、咨询机构、金融机构等，这些主体共同构成了能源产业链的生态系统。 综合能源服务价值链中不同主体的诉求既有部分统一，也有差异。 利益相关方对绿色用电、节能改造、能效服务、能源综合供应、能源数据价值挖掘等提出了更高要求。

2个主要方法

在苏州工业园区构建高效、清洁、环保、能源互联、信息互通、金融共享的能源互联格局十分必要和紧迫。 供电企业联合能源相关企业，依托物联网、互联网技术建设能源数据中心，整合共享能源消费数据，为客户提供电、水、热、气、电等综合能源解决方案。横向建筑节能； 垂直实现分布式发电、电能替代、储能、设备运行方式优化、需求响应、区域能源共享等全链条用能解决方案，降低用户用能成本，提高电能在终端能源领域的份额消费，满足新一代电力客户的需求。 能源服务需求旺盛，服务需求多样。

2.1构建三级架构，实施“一站式”智慧能源服务

根据苏州工业园区热、电、冷利用和负荷特点，规划建设天然气分布式能源项目、屋顶光伏项目，完善发电基础设施。 同时，引导实施需求侧管理、充电桩布放、能源监测和储能管理，最终实现苏州工业园区工商业企业三种能源的供给，降低园区高峰负荷。园区，提供自主、可靠、优质的清洁能源。 依托地方能源互联网，建设物理能源网络、信息物联网和互联网服务网络，减少输配电线路和供配电设备投资，建设国家能源互联网示范区，综合能效、多能互补普及率和整合率 高能源互联网示范区、清洁能源比例高、自给自足示范区、建立与现代工业相适应的能源体系示范区。

2.1.1 互动智联网络

用能量流图的宏观方法展示区域能量流的全景图。 清晰呈现园区能源供应总量、能源种类、损耗、消耗和使用数据，并与经济数据相结合，得出区域能效关键指标，作为政府监管决策的依据。 实现水、电、气、热能类型全覆盖，网关、线路、设备网络节点全覆盖，遥测、遥信、遥控参数类型全覆盖，实时全覆盖、分钟、小时和月时间尺度。

2.1.2 在线智能运行

提高能源网络设施日常运行管理能力。 实时展示园区内各类能源设施的运行动态，包括燃气电站、储能电站、分布式光伏、能源中心、充电桩、用能企业等，掌握能源供需关系，并获取安全、能效、环保等数据。

2.1.3 友好智能分享服务

为企业提供一键式能效体检服务。 企业能效指标按地区、行业分析，通过用户画像等大数据算法精准推荐机会，缩短决策链，为综合能源服务创造市场价值。 “苏州友好2.5智能产业园”的落成，创造性地开展了实际示范应用。 系统设计了国内首个涵盖园区级能源互联网功能的公共信息模型，实现了信息模型的标准化； 建成国内首个园区多类型储能系统建设示范项目，实现园区能源统筹和精细化管理。

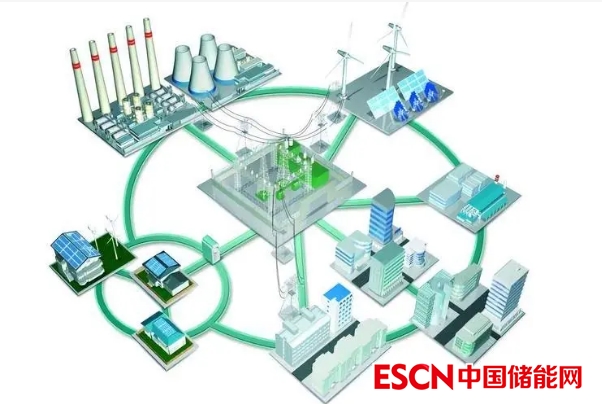

2.2构建物理能源网络，实现多能互补、源网荷储协调发展

在园区能源供应侧提供电网能源和清洁能源（分布式光伏、分布式天然气等），发展智慧交通（电动汽车、充电桩、智慧社区、智慧建筑、企业）满足需求政府部门、用能企业、能源服务商、社会公众，优化园区能源产业链和价值链生态。

2.2.1 源头低碳

园区因地制宜建设光伏、风电、燃气联供等清洁高效电力系统和热泵、太阳能集热器、电锅炉、电空调、燃气锅炉等热源系统。 利用零碳可再生能源替代部分污染较大、效率较低的电、热、气源系统，提高园区清洁电力比例，实现源头低碳化。

2.2.2 网络优化

对现有电网、热网、燃气管网进行设备节能优化改造，优化电网结构，减少“跑、漏、滴、漏”，实现降损降耗。 对于增量部分，在规划阶段考虑节能设备的应用，实施时一步到位实施。

2.2.3 负载端节能

对于存量电、热、气负荷，根据不同的负荷性质（工业、商业、住宅等）、不同的用热形式（蒸汽、热水、采暖）、不同的用气用途（采暖、炊事、等），采用了不同的方法。 节能改造计划，以减少能源浪费并提高能源效率。 对于增量部分，在规划阶段应考虑不同的节能建设方案和优化方案。

2.2.4 存储端交互

园区建设电、热、气储能系统，包括源侧配套储能、电网侧配套储能、负荷侧配套储能。 同时，通过气-电-热转换，提升园区内部的电、热、气系统。 与外部系统的交互响应。

2.3 构建信息物联网，实现全景感知和全球互联

通过开发区域能效全景、企业能效监测分析、综合能源管理、综合能源网上商城、社会公共服务、能源互联网平台运营等六大应用功能济源制药厂能耗管理系统，构建多能互补的智慧能源系统将建成。 形成“能源监测-数据挖掘-交易撮合-数据运营”全流程和端到端服务能力，实现绿色能源供应基础设施、信息物理融合、多能互补灵活调度，推动蓬勃发展区域综合能源市场。

2.3.1 终端感知

按照源、网、荷、储四部分（每部分又细分为电、热、水、气等），部署各种采集终端、控制终端、计量终端等终端，实现综合能源公园的物理学。 网络系统的全景感知。 将能耗监测从用电关口延伸至客户内部设施，实现能源数据的集中采集和深度挖掘，为各类能源服务和购售电业务提供数据支撑。

2.3.2 网络端联通

建设接入层网络、汇聚层网络和核心层网络，选择合适的通信方式、通信协议和组网方式，实现信息的高效流动。 优化利用现有网络资源，打通各个环节之间的信息壁垒。

2.3.3 云端整合

建设园区能源互联网综合管控云平台，将源、网、荷、储独立平台接入平台，实现源、网、荷、储互动。 储能电站预留接口，具备友好交互（二级）的负荷控制和响应能力； 在电网调峰和应急情况下，通过自动需求响应系统提供调峰和应急电力支持等服务； 分布式储能系统孤网运行能力，提供应急备用、黑启动、孤网运行等服务，保障园区重要负荷供电。

2.4 构建能源互联网，实现灵活的电力交易

以互联网为载体，将能源系统中分散的用户、差异化的能源、多元化的经营主体紧密连接起来，扩大市场成员互动的范围和频率，降低交易成本，显着提高市场成员对能源的参与度交易。 方便和存在。 通过多种能源形态的耦合和互联网精神的渗透，打造了一个充分竞争、多方对等、积极参与的新能源系统生态系统。 园区政府层面的应用主要包括决策分析服务、能效监管服务、节能减排服务、电力交易服务； 社会层面的应用包括绿色能源交易服务、绿色认证服务、碳排放权交易服务等； 企业级应用 包括配售电服务、智慧用电服务、电力交易服务、微能源直供服务等。

2.4.1 灵活控制

能源互联网综合管控云平台，强调设备智能化、多能源协同、信息对称、供需分散、系统扁平化、交易公开等关键特性，开展灵活的本地能源互联网运行监控、优化调度、提高能源系统运行性能的安全性、可靠性、灵活性和效率。

2.4.2 多元化服务

能源互联网综合管控云平台，开展多元化的“互联网+”能源增值服务，支持能源设施规划、设计、建设、运营全过程的能源效率提升，积极开展电能替代、节能改造、能效管理、需求响应、变配电设施集中运维、同行能耗比较等能效服务。

2.4.3 便捷交易

能源互联网综合管控云平台接入园区对外交易平台，协助各类市场主体参与电力交易、辅助服务交易、热力交易、燃气交易、碳交易、组合等多种交易类型交易，实现园区便捷能源交易全覆盖，还原能源商品属性，活跃园区能源市场，提高市场运行效率。

3 实施效果

苏州智慧能源管理系统覆盖整个苏州工业园区。 是一种多能互补的智慧能源系统。 该系统实现了绿色能源供应基础设施、信息物理一体化、多能互补灵活调度的目标。 园区企业的公众节能导师和能源诊疗医生，满足电力客户对绿色用电、节能改造、能效服务、能源综合供应、能源数据价值挖掘的迫切需求。

3.1 经济效益

通过对配电网、分布式电源和多样化负荷的协调优化控制，在原有新能源的基础上，提高容纳新能源发电的能力。 可实现分布式供电预测、柔性负荷预测、可调度容量分析、优化协调控制策略，提高设备利用率，间接增加供电能力，提高电网安全可靠运行水平和经济性。

3.1.1 储能电站

通过分布式能源参与配电网调峰填谷、就地负荷平衡，园区夏季峰谷差占大负荷20%，提供1MW调峰能力，从而减少调峰电力投资。 在园区产业园建设一座250千瓦时磷酸铁锂电池储能电站，电池售价94.6万元。 按执行谷电价（高峰电价1.1元/千瓦时，平时电价0.67元/千瓦时，谷时电价0.32元/千瓦时）储能电站（250千瓦/1000千瓦时）计算每天循环两次，可消耗谷电21.9万度，即消耗绿色电（可再生能源）21.9万度。 电池报废后，由电池厂家负责回收，价格为电池价格的10%，即9.46万元，解决了废旧电池处理带来的环保问题。

3.1.2 蓄热式锅炉

在园区工业园区建设100kW电蓄热锅炉1台。 园区工业园区“一般工商业及其他用电”电价为0.8183元/千瓦时，蓄热锅炉享受分时电价，即0:00~8:00为按0.37元/千瓦时计算，年节约成本：（0.818 3~0.37 ）元/千瓦时×261千瓦时/天×365天=42800元。

3.1.3 公交充电站

产业园内25个公交充电站年充电量可达1500万度以上，是用电稳定、收益可观的综合能源服务项目。

3.1.4 分布式光伏

分布式光伏总装机容量39MWp，分布在“苏州2.5”产业园、中节能（苏州）环保科技产业园、耐世特汽车系统（苏州）有限公司、分布式光伏发电系统年均发电量7840万千瓦时，25年累计发电量19.6亿千瓦时。

3.1.5 网源与负荷协调控制

通过柔性直流互联技术，高可靠性示范区的花瓣状电网结构实现了花瓣间的闭环，供电可靠性由目前的99.9994%提高到99.9999%以上。 合理规划电网，提高供电可靠性，相当于每年增加售电量130.575万千瓦时。 按每千瓦时对国民生产总值10847元的贡献值测算，提高供电可靠性可为社会贡献1416.347万元。

3.2 管理效益

通过建设一批规模化、高效化、可再生、可推广的重点示范工程，最大限度地提高工业领域用能大户对能源的高效集约化利用，构建能源服务和交易模式。创新有效推动区域绿色转型和智慧化。 升级。 完成“园区分布式储能协调管理系统”专利申请，对分布式储能电站设备进行远程监控、协调控制和统计分析，实现多能源协调控制，充分消纳新能源，快速响应用电需求以及部分更换应急柴油发电机组的目标。 打破园区能源产业链、价值链的业务壁垒，产生互补共赢、开放共享的协同效应，新能源比重显着提升。

3.3 社会效益

科技部《公民节能减排手册》对1kWh电所产生的能源消耗的解释是：每节约1kWh电，相当于节约0.4kg标准煤和4L清洁水。 同时，还减少碳尘0.272公斤、二氧化碳0.997公斤、二氧化硫0.03公斤、氮氧化物0.015公斤等污染物排放。 到2020年，通过园区建设和改造，理论线损可在规划范围内降低0.01个百分点，相当于1050万度电。 规划区以火力发电为主，相当于节水1.26万吨标准煤、12.6万吨水，减排碳尘8565吨、二氧化碳3.141万吨、二氧化硫94.5万吨、氮氧化物4.725万吨. 以国内67.738元/吨的碳排放权交易价格计算，减少的二氧化碳排放量可为企业创造相当于213万元的利润。

4 安科瑞企业能源管控系统解决方案

4.1 系统解决方案

Acrel-7000企业能源管控系统采用自动化、信息化和集中管理模式，对企业的生产、输配电和用电环节实施动态监控和数据管理，监控企业的电、水、气、汽以及压缩空气等各类能源消耗，通过数据分析和挖掘，帮助企业进行能源消耗统计、同比对比分析、能源成本分析、能源消耗预测、碳排放分析等，为企业提供基础数据加强能源管理，提高能源利用效率，挖掘节能潜力，开展节能评估和能源审计。

4.2 申请地点

适用于新建或改建供能企业、高耗能企业和离散制造企业车间、工业园区、集团公司等行业的能耗监控管理的系统设计、建设和运维。 在具体项目中，可结合地方政府部门要求和企业管理需要，对系统软硬件配置进行优化调整，以满足各类项目能耗监测管理的要求。

4.3 系统结构

4.4 系统功能

1）大屏幕显示

显示企业及各区域用能折扣、异常情况、点数、通讯情况、本月分类能耗排行、当年/去年用电量对比、分类能耗比等相关信息。直观了解企业现状。 总体概述，支持 3D 建模。

关于湖南沪大瑞格能源

湖南沪大瑞格能源科技有限公司从事绿色建筑设计咨询、中央空调与可再生能源系统（地源热泵、太阳能系统）建设与改造、建筑能源装备研究与改造等基础研究与工程。开发、中央空调节能改造与测量等实践活动，依托湖南大学建筑节能与绿色建筑研究中心、建筑安全与环境国际联合研究中心、建筑安全与节能学科分公司成立。

公司自2009年成立以来，逐步形成了节能减排咨询（绿地、绿色建筑及能源系统的规划、咨询、设计；其他节能减排技术咨询​​）、新能源运营（新能源系统合同能源管理投资运营；新能源工程总承包）、信息节能（能源消耗监管、能源系统节能改造）。

公司成立之初就确立了以“产学研”模式为主的发展战略，大力推进市场经营和服务。 经过几年的发展，公司正逐步成为一家技术支持雄厚、服务体系完善、资金雄厚的公司。 作为高新技术企业，在国家“互联网+”发展思路下，公司谋求依托资本市场，快速从湖南省内市场走向全国市场。 节能事业任重道远，我们将为造福子孙后代的事业做出更大的贡献。

系统总览

能耗管理系统实时采集建筑水、电、气等能耗数据，采集数据存储在服务器数据库中。 进行智能分析和呈现，定期自动生成建筑能源审计报告，指导业主进行节能管理。 同时，系统具有可扩展性，可根据客户需求进行定制，满足与上级主管部门能耗数据平台及其他同类平台的无缝对接。

节能管理：实时监控建筑所有能耗状态湖南省能耗监测管理系统，自动后台分析，科学呈现，定期自动生成节能管理建议报告。

计费抄表：楼宇能耗数据自动采集、抄表，直接生成收费单。

系统拓扑

系统功能

系统特点

技术参数

案子

醴陵陶瓷馆

中交雅园

中盈广场

富士商业广场

华创国际
