能耗监控系统——适用于大型复杂建筑
2022-02-13
摘要：大型公共建筑总面积不到城市总建筑面积的4%，但其总能耗却占全国城市总用电量的22%。10到20次。公共建筑是节能减排的重点。做好公共建筑节能工作，对于推动和带动全社会节能工作，实现节能减排目标，实施“转变方式、调整结构”。本文介绍莒县疾控中心综合楼综合楼，利用智能电表采集配电现场的用电量值。系统采用现场联网的方式。联网后，通过现场总线进行通讯，传输到后台。Acrel-5000楼宇能耗监测系统实现对配电线路用电量的实时监测。
关键词：大型公共建筑；能耗监测系统；阿克雷尔-5000；
1 简介

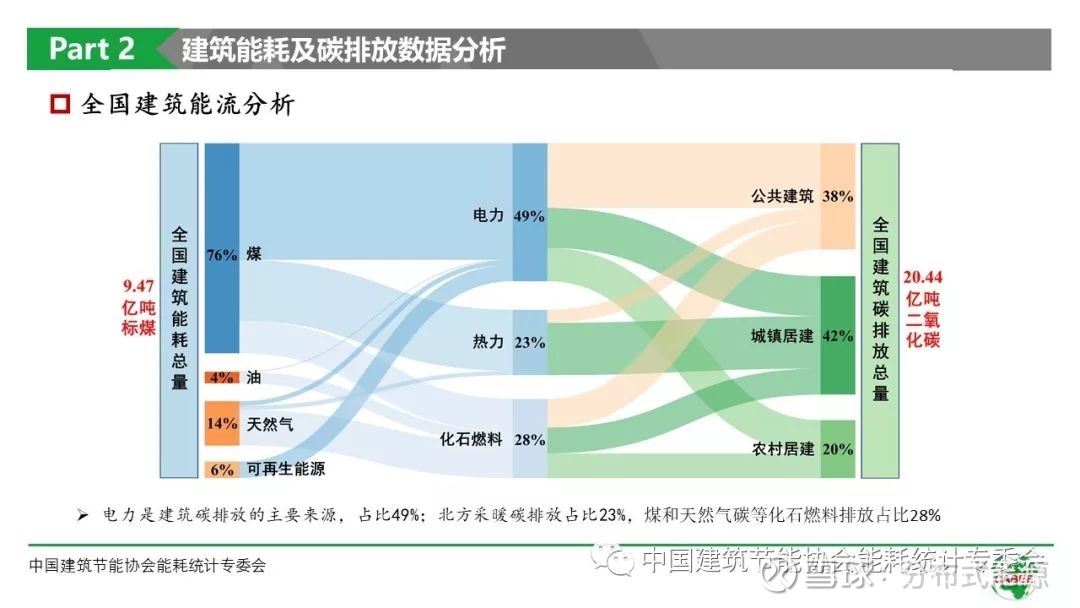

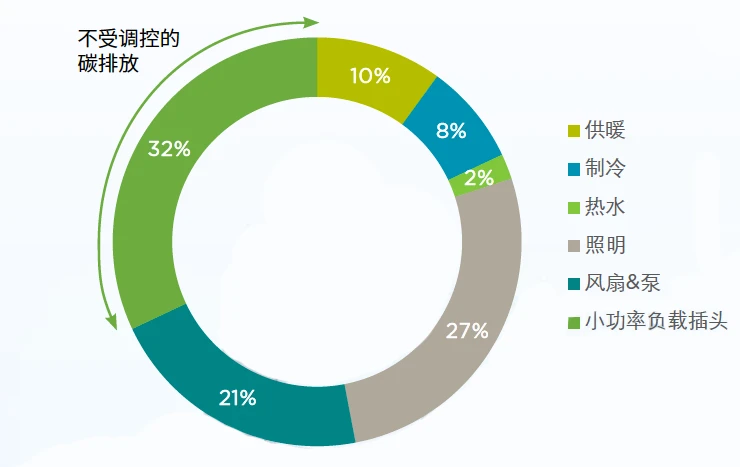

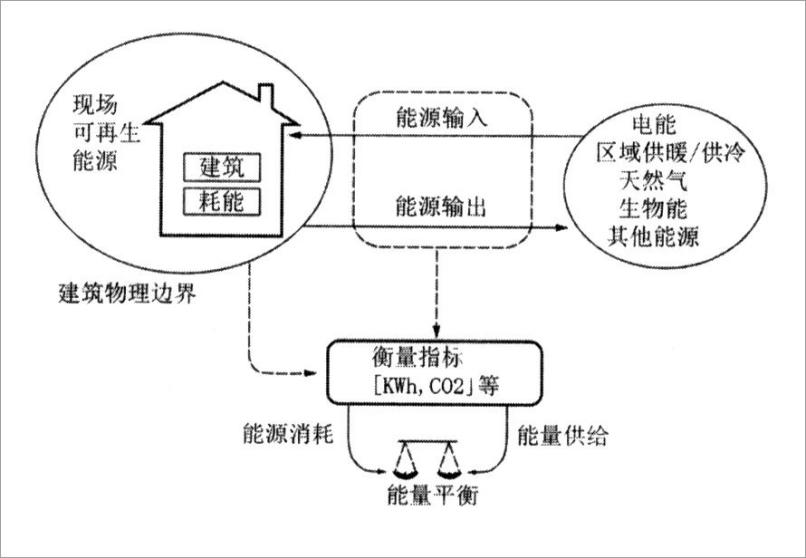

目前，我国已经是世界第一大能源生产国和消费国。统计数据显示，我国建筑能耗占全国总能耗的28%左右。我国每年新建的20亿平方米建筑中，99%为高耗能建筑。; 而在现有建筑中，只有4%采取了节能措施。大型公共建筑不仅能耗密度高，而且能源浪费非常严重，节能空间巨大。推进建筑节能势在必行。
大力开展绿色建筑行动，以绿色、循环、低碳的理念引导城乡建设，有利于提高资源能源利用效率，缓解资源能源供需矛盾。有利于降低社会能源消费总量，减少污染物排放，确保节能减排工作的完成。有利于促进建筑业优化升级，培育节能环保、新能源等战略性新兴产业；有利于提高建筑物的舒适度和健康度，改善群众的生产生活条件。
2 设计依据
GB-T 15587-2008《工业企业能源管理导则》
《企业合理用电评价技术导则GB》
《企业节能规划编制通则》
《企业能源审计技术通则-GB》
-2009《能源管理体系要求》
GB-50052-2009《供配电系统设计规范》
DL/T 645-1997 多功能电能表通信协议
DL/T 645-2007 多功能电能表通信协议
CJ/T 188-2004 家用计量仪表数据传输技术条件
GB/T 19582-2008 基于协议的工业自动化网络规范
3 项目概况
聚贤CDC商务大厦位于北滩路以南，青岛路以东。大楼的楼层数为一楼车库，地上17层。建筑面积26340㎡，地下建筑面积10179㎡，总建筑面积36519㎡，建筑高度72.30m。综合楼一、二层为体验中心和综合办公区，三层为会议接待区，四至十六层为办公室，十七层为疾控中心实验室。
项目配电箱内的Acrel电能表接入Acrel-5000能耗监测系统，对电能消耗进行监督，随时掌握用电情况，提高节能意识。
4 系统架构
Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备和测控单元为基础工具，为大型公共建筑的实时数据采集、开关状态监测和远程管控提供基础平台。检测和控制设备构成一个任意复杂的监控系统。系统主要采用分层分布式计算机网络结构，如系统结构图所示：莒县疾控中心商务综合楼项目能耗系统的站控管理层和网络通信层。现场有安科瑞电能表。
系统结构图
5 系统软件模块

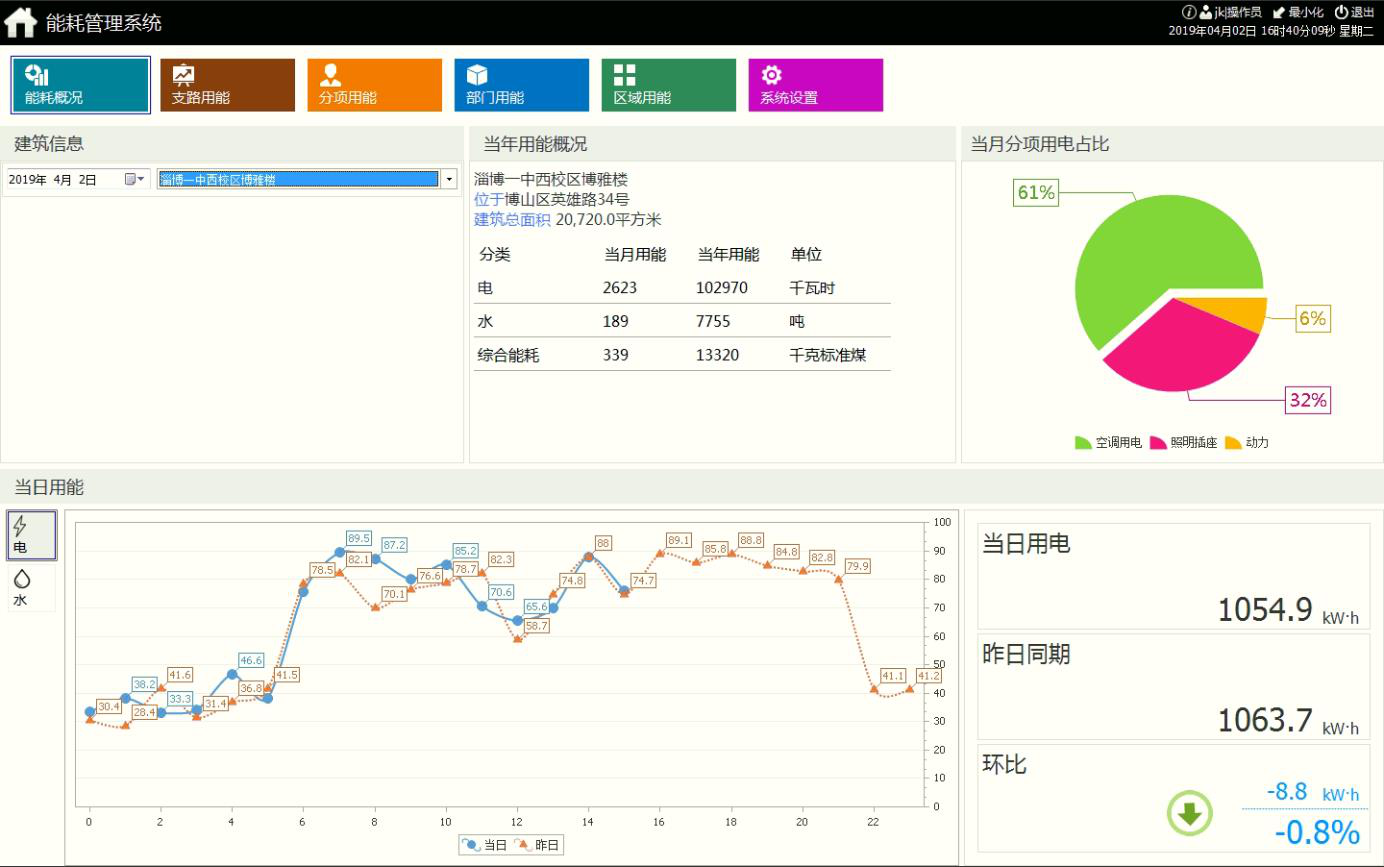

反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；
能耗主要以电表计量，界面下方显示当日每小时能耗曲线；点击各能耗类别上方区域，跳转到能耗类别能耗分析主界面；
可通过下拉框切换建筑，可根据项目需求更换建筑图片；

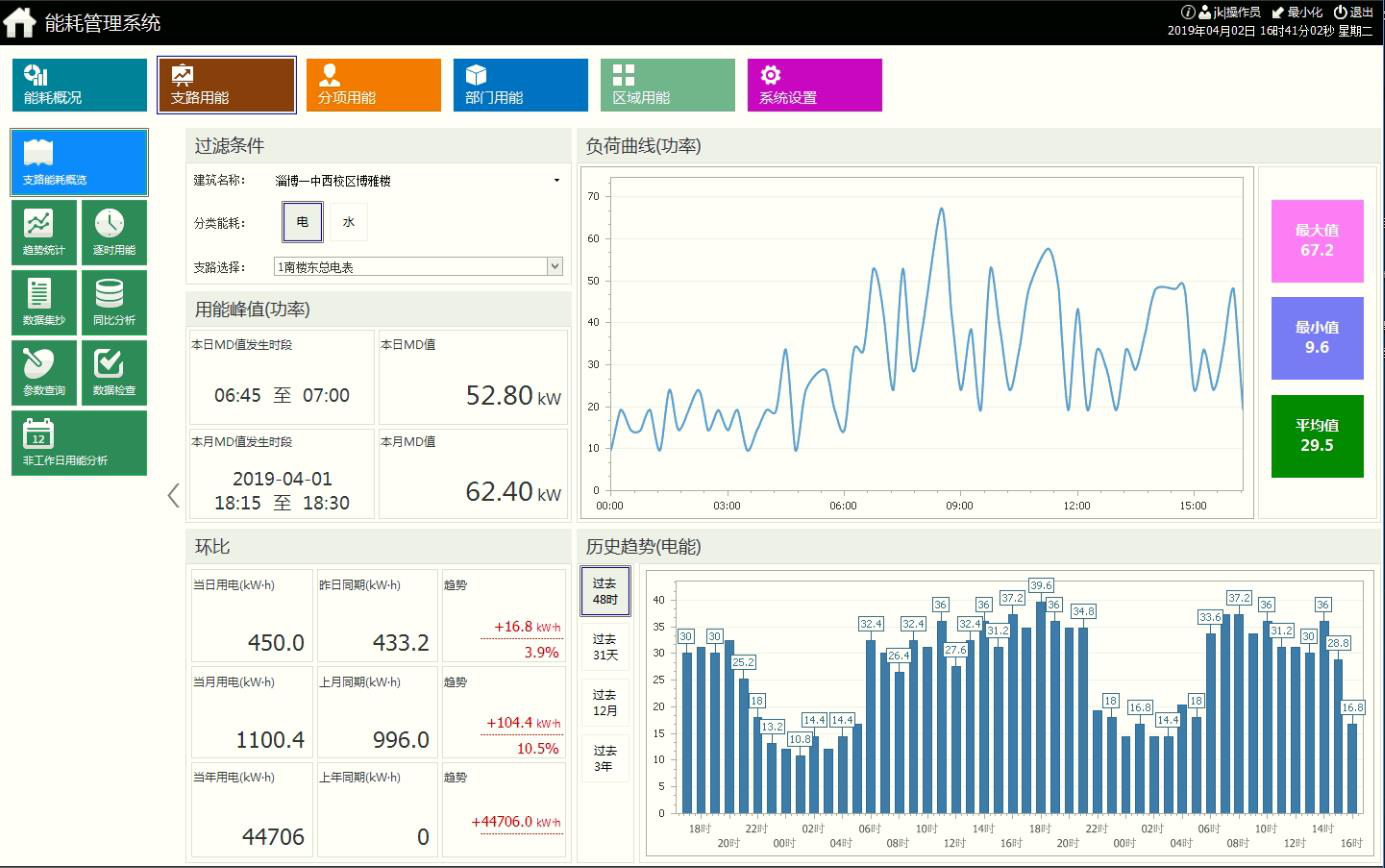

反映某类（如用电量）当天与昨天同期、当月同期与上月同期、当年同期与同期的能源消耗量上年同期及比较、增幅及增加值；
反映某品类近48小时、近31天、近12个月、近3年的能耗趋势；

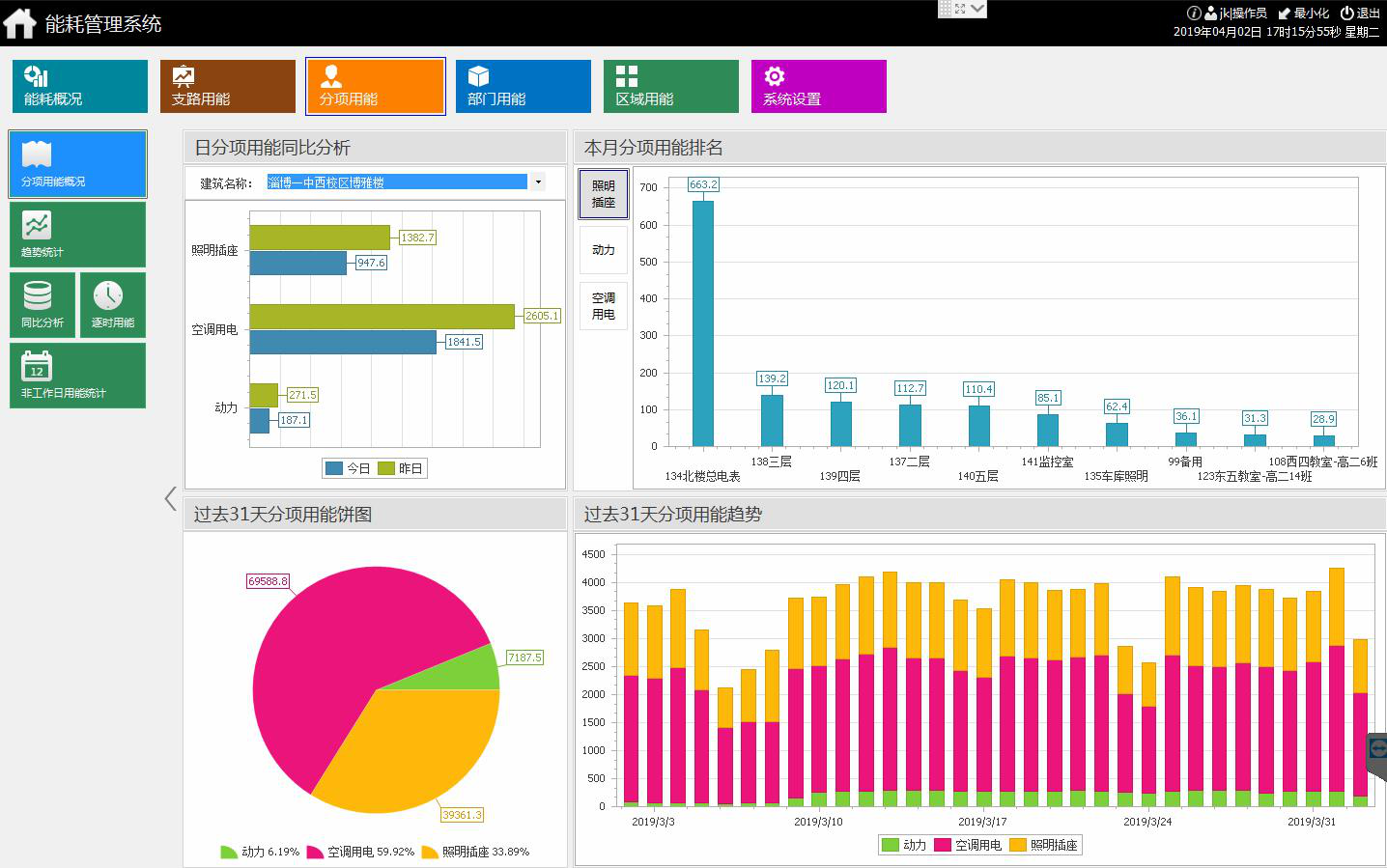

反映某子项能耗的当月能耗饼图；
反映一年中各月某类能源消耗量的同比分析图；

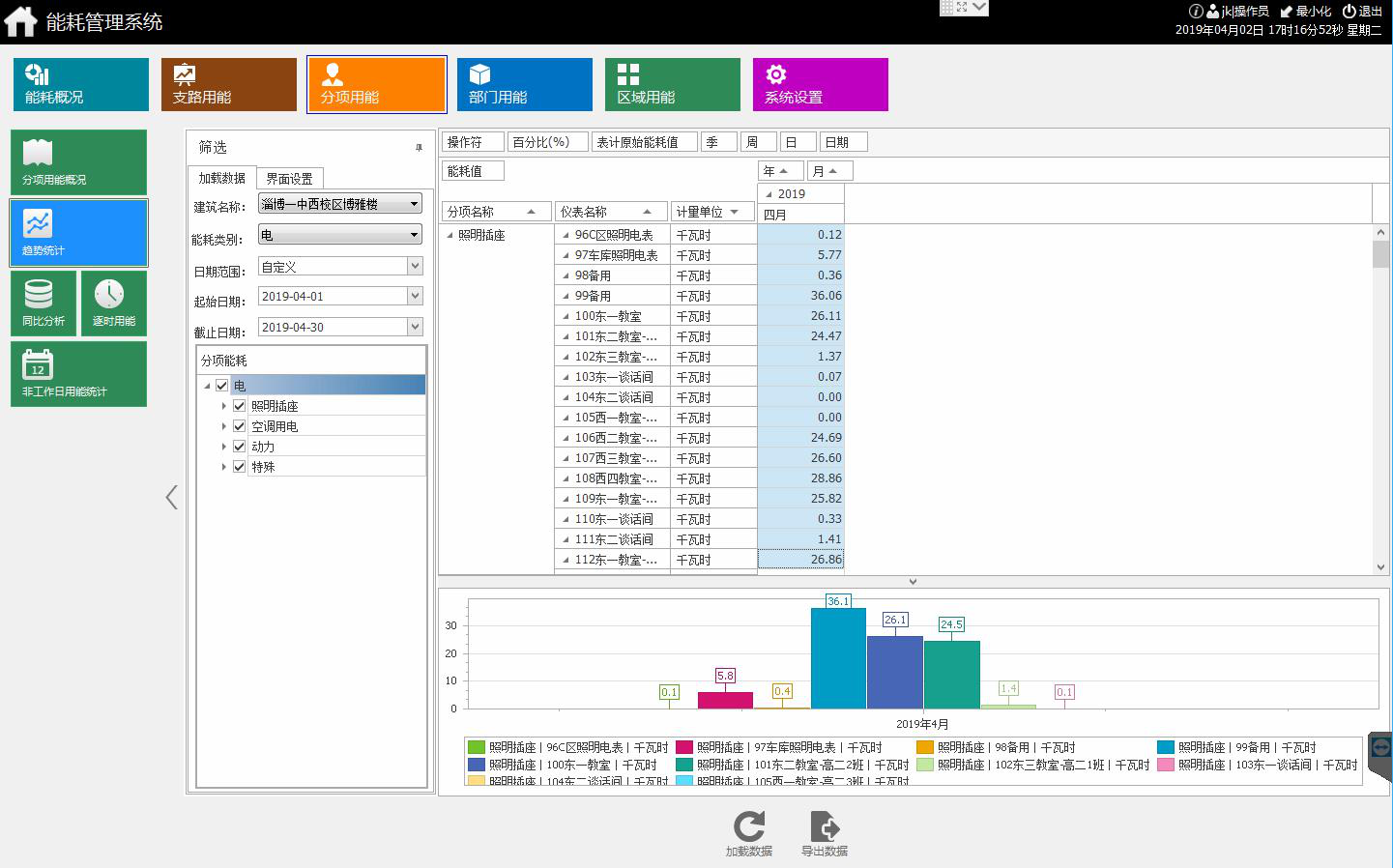

分支可灵活选择，可统计一定时间段内分支的日、月、周、季、年能耗；
借助数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行组合和排序；
统计数据可通过直方图、点线图、堆积图、饼图等多种图表展示；
统计数据可以导出到Excel；
统计各分支机构工作日和非工作日的能耗，非工作日可通过系统灵活设置
统计数据可以导出到Excel；
各分公司当年月度能耗统计和上年同期能耗统计；
任意两次查询各支路的抄表，并计算差值；
时间精确到分钟；
可查询某段时间内任意支路的能耗参数（如电压、电流、功率、功率因数等）。可查询的具体参数与安装的仪器和系统配置有关建筑能耗监测管理系统，不能跨月查询；
数据以图表或表格的形式展示，图表可通过鼠标操作放大、缩小、移动；数据可以排序（最大值、最小值）；
数据可以导出到Excel；
根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；
配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询功能；
配置项目中使用的所有计量仪表，并保存计量仪表的地址、变比、对应的采集器、代号、监控回路名称等信息；
可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;
为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；
配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。
6 展望
根据对莒县疾控中心商务综合楼能耗运行效果的分析，建立典型的能耗分析模型进行统一分析。
7 结论
大型公共建筑总面积不到城市建设总面积的4%，但总能耗却占全国城市总用电量的22%。20 次。公共建筑是节能减排的重点。做好莒县疾控中心商务综合楼节能工作，对于推进和带动节能工作，实现节能减排目标具有重要意义。
参考：
技术要求[2008]114号
