全国首个基于能耗产出效益评价的用能预算化管理应用场景上线

2023-03-16

12月29日上午，衢州市发改委与国网衢州供电公司联合召开“能源预算管理应用场景”发布会。 浙江省能源局相关负责人表示，这标志着全国首个基于能源消费产出效益评价的能源预算管理数字化产品正式上线。

据了解，能源预算管理的应用场景是基于衢州“碳账户”的多跨度应用场景。 模块形成“先预算，后用能”的精准能源管控路径，可实现能源预算一键分配、执行情况实时监控、执行效果定期评估等功能。 项目自2021年9月开始推进，依托衢州碳账户建设成果，目前可对全市1147家企业的电力、天然气、蒸汽等主要能源消耗数据进行频次采集。每次15分钟，按月采集产品产出、增加值、税收等数据，用于评估能源预算执行情况，准确画出节能减碳单位的能源消耗情况，如企业、开发区、县（市、区）。 该项目还可以为企业提供预算余额交易、绿色电力交易、节能服务等功能，帮助企业实时掌握自身能源消耗和使用信息。

“通过能源预算管理的应用场景，可以随时随地查看公司每年的能源预算，已经使用了多少能源，还有多少能源可用，还有多少能源消耗，帮助我们规划生产企业合理订货。平衡能耗计划，进一步提高能效水平。 浙江精工某企业负责人表示，“另外，企业自身产生的太阳能发电量，在预算使用考核时，可以从能源消耗总量中扣除，这样我们建设光伏项目的动力就会更大。” ”

衢州市发改委副主任郑文建介绍，能源预算管理应用场景的核心在于年度能源预算分配。 “我们创新性地制定了以能源基数为基础的预算分配办法，设置能源消费双控调节系数和能源优化分配系数，从单位工业增加值能耗、单位能源消耗税、考核结果综合亩产效益和企业行业属性等四个维度，对企业实行差异化能耗预算分配，推动能源要素向单位能耗和产出效率高的行业和项目倾斜，转变“双控”能源消费向碳排放总量和强度“双控”转型提供有力支撑。 同时，为充分发挥市场在资源配置中的作用，衢州市发改委还创新建立了年度能源预算保证金交易规则，通过公共资源交易中心交易，基于交易结果对公司年度能源预算作出调整，以增加市场活跃度，进一步引导能源要素合理流动和高效配置。

“我们围绕政府治理端和企业服务器端的需求，开发了基于数字化改革的能源预算管理应用场景。应用场景的政府治理端协助节能部门规划能耗目标，落实全市能源消费双控指标，分街区、分行业推动和规范，及时对形势严峻的街区和企业进行预警，使年度能源总量控制和节能目标有“一本书”。企业服务器为企业提供能耗体检、收支平衡交易、节能咨询等特色服务，让企业对自己的能耗总量、单位能耗“一个账本”产品和能效水平。” 国网衢州供电公司副总经理周劲松说。

相关人士表示衢州能耗管理系统售价，下一阶段，衢州市发改委将与国网衢州供电公司合作，拓展开发项目用能服务场景，实现能源消费双控与产业项目决策的有机衔接——做好咨询、项目验收、政策落实，加强项目全过程管控，不断提升项目实施质量，助力区域低碳转型。

安科瑞张俊杰

摘要 本文以Acrel-5000能耗监控系统在柳州华美达酒店SPA中心项目的应用为案例，介绍了Acrel-5000能耗监控系统可实现现场设备、数据采集的系统集成。 、传输和存储，从而实现建筑物的分类和分项能耗计量，验证了系统的功能和实用性。

关键词 能耗监控 Acrel-5000 系统集成 柳州华美达酒店

1 简介

随着我国城镇化进程的推进和经济发展，我国建筑能耗总量呈持续增长趋势，且增长速度越来越快。 本文通过对柳州华美达酒店SPA中心能耗监控系统的案例分析，简要介绍了Acrel-5000能耗监控系统在酒店项目中的应用。

2 设计依据

DGJ08-2068-2012《上海市公共建筑能源监控系统工程技术规范》

GB-T 15587-2008《工业企业能源管理导则》

《企业合理用电评价导则国标》

《企业节能规划通则》

《企业能源审计技术通则-国标》

-2009《能源管理体系要求》

GB-50052-2009《供配电系统设计规范》

能耗计量装置国家和行业标准

DL/T 645-1997 多功能电能表通信协议

DL/T 645-2007 多功能电能表通信协议

CJ/T 188-2004 家用计量仪表数据传输技术条件

GB/T 19582-2008 基于协议的工业自动化网络规范

3 项目概况

柳州华美达酒店位于广西柳州市柳东新区。 项目总用地面积2.8万平方米，总建筑面积5.8万平方米。 地上16层，地下2层，建筑高度63米。 SPA中心位于酒店三楼。

本项目监测酒店SPA中心的用电量和空调热耗。 具体监测点分布如下：

在SPA中心配电回路安装多功能电表，在SPA中心中央空调进水口安装电磁流量计，在空调进出水口各设置两个温度探头，使用热量计算器计算空调的热能消耗。

安科瑞电气有限公司于2014年承接了柳州华美达酒店SPA中心能耗监控系统的设计与实施，系统采用Acrel-5000能耗监控系统，主要实现电源的在线监控SPA中心的能耗和空调的热耗，便于建筑能耗管理。

4 系统架构

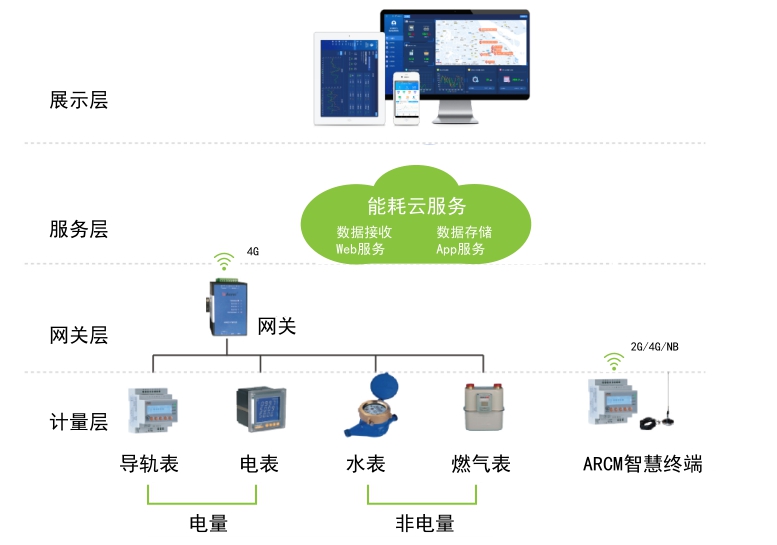

Acrel-5000建筑能耗分析与管理系统以工作站主机、通讯设备、测控单元为基本工具，为华美达酒店的实时数据采集提供基础平台。 可以组成任意复杂的监控系统。 系统主要采用分层分布式计算机网络结构，如系统结构图所示：

5 系统软件模块

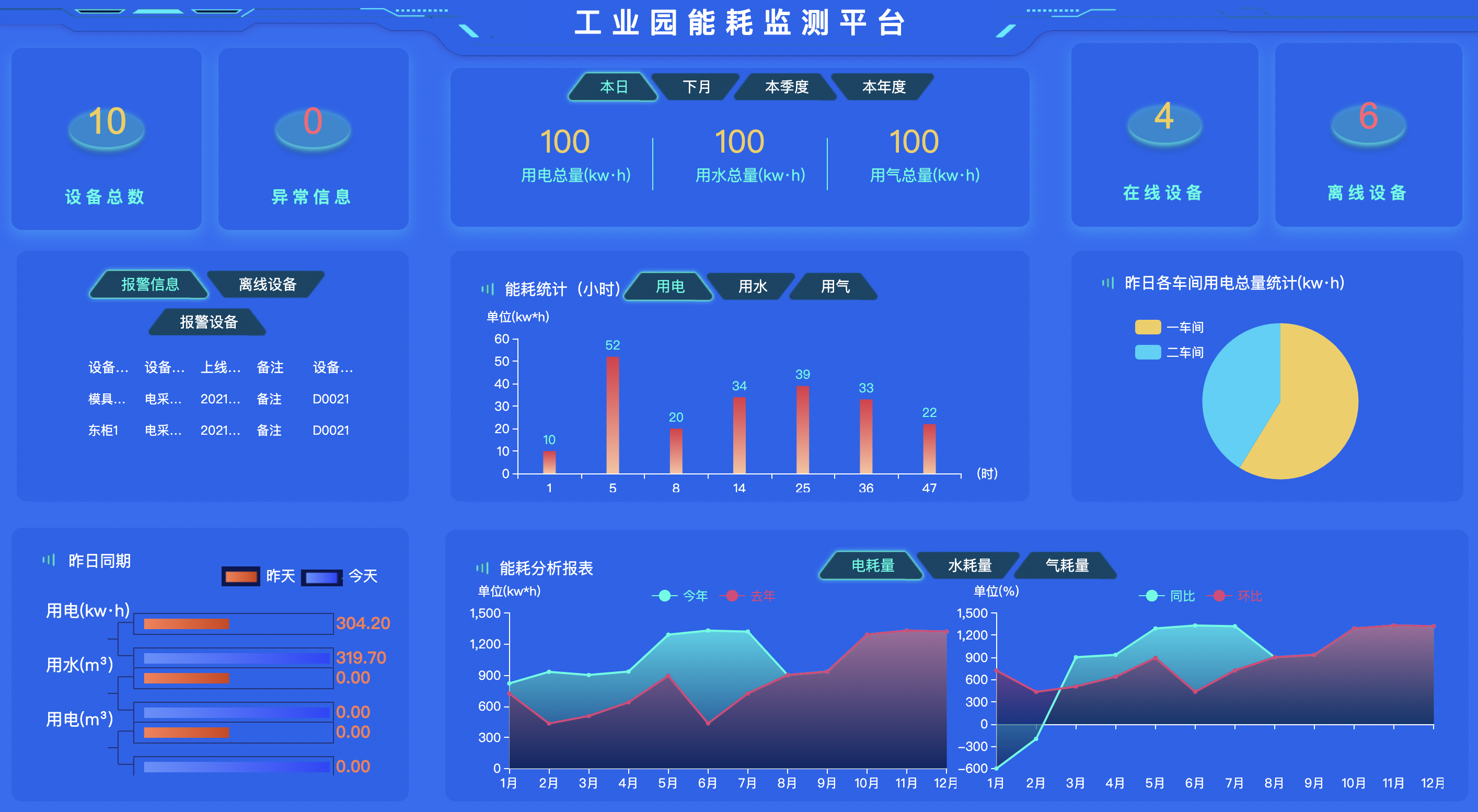

5.1 综合能耗主界面

反映当年建筑能耗各类别能源消耗量和折合标准煤的综合能源消耗量。 界面下方显示电、空调水每小时能耗曲线。

5.2 能源消费分类主界面

反映某类能源消费（如电力）当日与昨日同期、同月与上月同期、本月同期的能源消费量及比较、增长百分比和增加值。当年及上年同期；

反映某类能源消耗在过去48小时、过去31天、过去12个月、过去3年的能源消耗趋势；

反映具体能耗项目的当月能耗饼图；

反映了当年各月某类能源消耗量同比分析图；

5.3 分类能耗分项能耗统计报表

可灵活选择分支机构，统计一定时间段内分支机构每天、每月、每周、每季度、每年的能耗情况；

通过数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行合并排序；

统计数据可以以直方图、点线图、堆积图、饼图等多种图表形式展示；

统计数据可导出Excel；

5.4 分类用能分项非工作日用能情况

统计各网点在工作日和非工作日的能耗情况，非工作日可通过系统灵活设置；

统计数据可导出Excel；

5.5 分门别类能耗同比分析

各支路当年月度能耗及上年同期能耗统计；

5.6 分类用能分项用能采集与抄录

查询各支路任意两次的抄表读数，并计算差值建筑能耗管理系统主机，时间精度精确到分钟；

5.7 分类用能分项用能采集与抄录

可以查询某段时间内任意支路的能耗参数（如电压、电流、功率、功率因数、谐波等）。 可查询的具体参数与安装的仪器和系统配置有关，查询不能跨月；

数据以图表或表格的形式展示，图表可以通过鼠标操作放大、缩小、移动； 数据可以排序；

统计数据可导出Excel；

5.8 配置选项

按照相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将分析单位面积能耗；

配置项目所用仪表的类型、型号、生产厂家等基本信息，并添加该型号仪表可提供的监控参数信息。 这里的配置影响能耗统计、按时间统计能耗、参数查询功能；

配置项目中使用的所有计量仪表，保存计量仪表的地址、变比、对应的采集器、编码、监控电路名称等信息；

配置分项能耗统计涉及的计量、比例、计算方式等信息，可根据项目情况灵活配置。 这里的配置信息会影响到每个品类的子项能耗分析模块中的功能；

配置各部门能耗对应的计量仪表、计算方式、比例和部门能耗计划。 完成此配置后，将启用部门能耗分析功能模块；

配置建筑内某一用能面积对应的仪表、计算方式、比例。 完成此配置后，将启用区域能耗分析功能模块。

6 硬件选择

站控管理采用工控机、A4打印机、在线式UPS电源。 通讯层设备采用8口串口服务器。

现场设备层：是数据采集终端，主要由智能仪表组成。 电力仪表通过屏蔽双绞线RS485接口与通讯服务器相连，采用通讯协议总线方式连接通讯服务器，通过通讯服务器和交换机到达监控主机。 线路采用手拉手式连接，每辆公交车仪表数量控制在25台以内。

本项目监测点位于华美达酒店三楼SPA中心。 SPA中心强电井配电箱上安装多功能仪表，SPA中心中央空调进水口安装电磁流量计。 并在空调的进风口和出风口设置两个温度探头，配合维尔泰的WTX-6610R热量计算器计算空调的耗热量。 两类仪器分别通过两条总线与数据采集装置相连。

7 软件设计思路

能耗监控系统软件设计应遵循的原则是：系统安全性、系统实用性、系统实时性、系统稳定性、系统可扩展性、系统易维护性。

8 展望

根据柳州华美达酒店SPA中心能耗运行效果分析，建立典型能耗分析模型进行统一分析。

● 建立建筑能耗计量体系，监测建筑能耗，发现黑幕能耗，使节能改造更有针对性，同时通过计量收费、绩效考核等管理措施巩固节能改造成果.

● 选择节能设备（变频器、热回收装置）。

● 再好的节能设备，也无法控制浪费，发挥不出节能效果。 通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中控制，节能设备正在实现节能。

9 结论

随着能源日益紧张，节能降耗成为大型建筑智能化建设的必然选择。 本文介绍的Acrel-5000能耗监测系统，可以监测耗能设备运行状态的各种报表、分析曲线、图形等，便于分析研究，为智能建筑节能技术提供参考。 . 系统安全可靠，用户使用方便。 随着社会的发展和能源的日益短缺，实现分类能耗和分项能耗的远程监控和管理已成为智能建筑的发展趋势。
