盐城怡宁产业园智慧净零园区综合能源服务项目通过验收

2023-06-01

11月21日盐城智慧能耗管理系统，盐城伊宁产业园智慧净零园区能源综合服务项目顺利通过验收，标志着系统内首个低碳智慧园区成功运营。

作为公司探索建设净零排放示范园区的一次高质量规划实践，该项目承载了诸多“光环”。 项目获得国际电信联盟（ITU）、联合国工业发展环境基金（GEF）“新能源汽车与可再生能源综合应用在中国的商业推广”项目的“WSIS 2022电子竞赛冠军奖” （实践推广项目之一），入选工信部工信部、工业互联网联盟“数字技术赋能碳众合”案例，科技推广奖二等奖江苏省锅炉协会、江苏省电力公司“能源互联网示范园区”、“产能集成科技创新实践基地”等。

什么是净零碳公园？

净零碳园区是指在一定区域内直接或间接产生的二氧化碳等温室气体排放总量，通过减碳固碳技术、碳交易等方式进行抵消，实现园区零碳排放。整个公园。

近年来，在“双碳”目标下，各行各业都面临机遇与挑战。 工业园区作为区域经济发展的重要载体，如何向低碳园区转型，激活区域经济增长新动能？ 一直以来，公司积极探索和推进绿色低碳示范园区的建设和发展，全面筛选符合条件的区域和产业园区，打造高标准、高品质的智慧净零园区综合能源服务示范点.

2021年11月，公司与江苏伊宁能源产业集团有限公司签订《综合能源科技创新产业园智慧净零园区综合能源服务项目合同》。 ，推动园区高比例可再生能源和清洁能源应用，提升园区专业能源管理和能效水平，共同推动智慧网综合能源服务项目顺利启动零公园。

两大“硬核”促成真正的净零碳

硬核一：“源网负载存储”集成

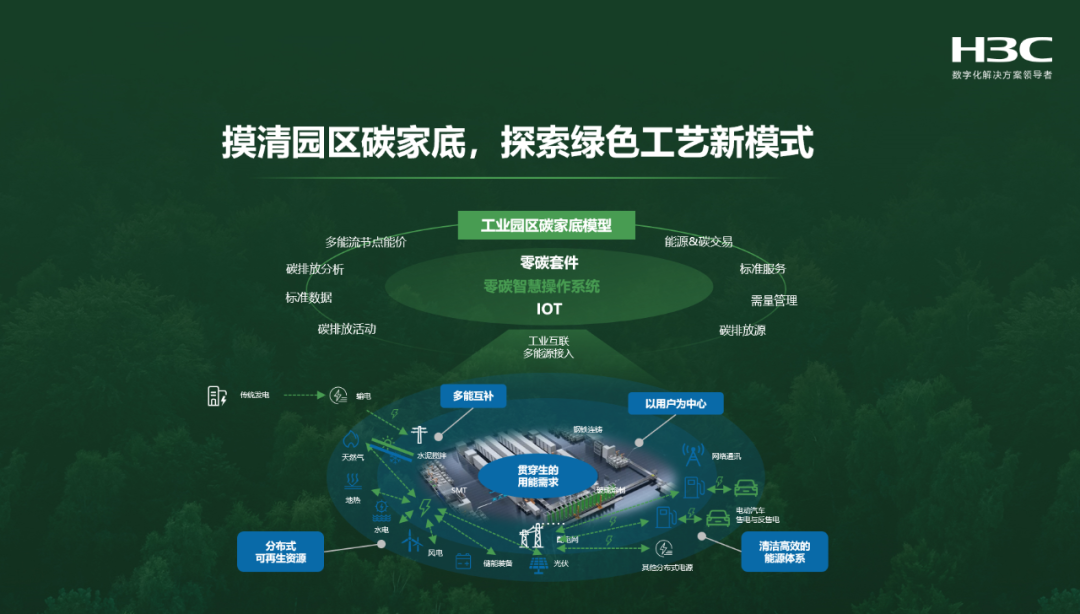

综合能源科技创新产业园智慧净零园区综合能源服务项目采用“地源热泵+冰蓄能+风能热泵”组合能源系统，集柔性交直流微电网、智能配电房、预制舱电储能、电池级联利用储能、各类分布式光伏、能量互通双向充电桩、小型风力发电机、园区直流数据中心、5G无线基站、智能配电、园区直流有序充电、园区智能系统、能源一体化智慧园区管理平台等20多个能源工程系统，创新构建“多站融合、多能互补、多能融合”的综合能源服务模式，打造智慧净零园区多-能源聚变能源站。

通过园区的规划建设，实现园区风电、光伏发电等清洁能源的充分开发，提升园区清洁能源供给能力，实现“风、电、电”灵活互补。实现“风储”，实现“源、网、荷、储”一体化协同运行。

硬核二：一体化管控

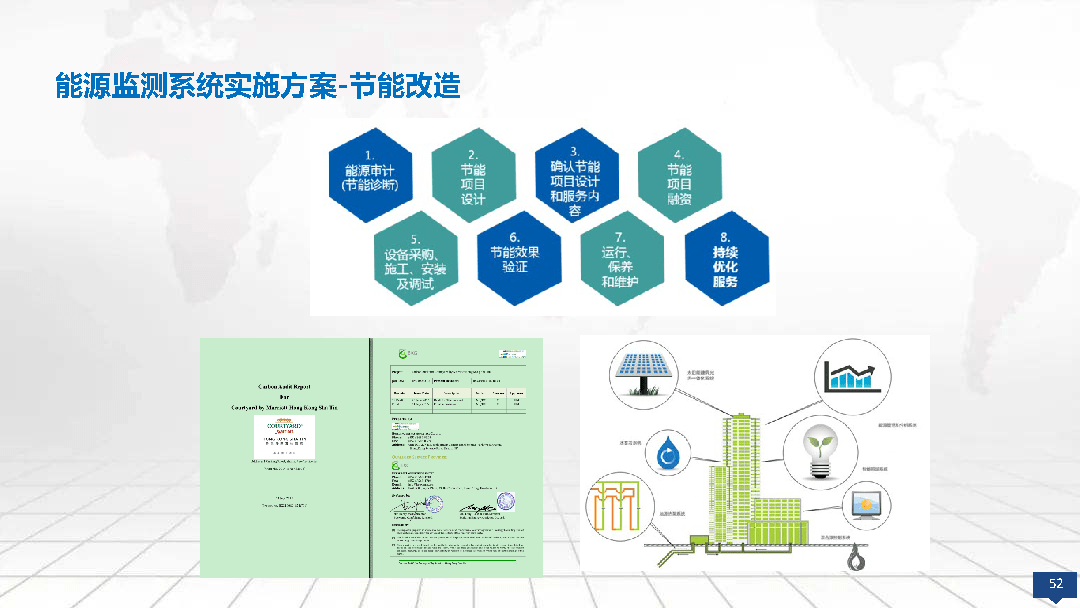

公司以智慧园区、能源互联网为背景，综合运用物联网、大数据、云计算、移动互联网等技术，构建综合管理信息化运营平台，作为报告中心、指挥中心和智慧净零园区系统的统一入口，支持园区能源、碳和综合管理运行状态可视化、业务分析和预警，以及辅助决策和执行，实现园区能源、碳和综合管理运行状态可见、可测、可控，完成园区数字化运营目标。 以能源综合管理平台为抓手，扩大能源消费强度、能源消费总量、非化石能源和可再生能源消费比重、能源消费碳排放系数等评价指标的评价监测。

据测算，综合能源科技创新产业园智能净零园区综合能源服务项目投产后，每年可实现碳减排2662.52吨，年节约标准煤1275.98吨。年，清洁能源占比达60%。 清洁能源利用率远超三星级绿色建筑标准。

“通过该系统，我们可以智能调节新能源发电、储能和用电设备，通过碳足迹监测和跟踪，实现碳资产全生命周期管理，实现统一接入、统一服务、统一运维。” 伊宁能源产业集团董事华朗安表示。

永远不要停止探索

对于智慧净零园区的建设，后期的运维也尤为关键。 公司在定期维护设备和系统的基础上，一方面加强正常运维管理的质量和效率，建立及时沟通和快速反馈制度，双方加强沟通，处理异常能源及时使用。 同时，重视日常管理，发挥管理和节能的积极作用，切实增强能源消费总量管理的灵活性，新增可再生能源和原材料能源不纳入能源消费总量控制，合理确定降低能源消费强度目标，强化能源消费“双控”政策与碳达峰、碳中和目标的衔接。

另一方面，深化平台数据应用。 管好用好能源管理平台，挖掘平台数据价值，支撑项目运营高效精益发展。 继续做好能源数据准入工作，深入探索行为节能，有效发挥后期运营减碳降耗作用。 建立并实施能源管理体系，通过周巡查和能源数据分析发现节能潜力，实现精细化运营管理，配合业主做好行为引导，让能源低碳，能源更智慧！

下一阶段，公司将围绕“双碳”目标，通过综合能源服务，积极推动政府机构、行业企业、科研院所的研讨交流，为智慧城市提供全方位的综合能效评价研究。园区、新能源装备应用、新兴综合能源业务。 服务等，全面接入各类能源数据，支持碳资产管理、碳交易等新能源互联网服务。

安科瑞王路越

摘要：结合知名大型三甲综合医院项目的智能化设计，提出了智能化医院的智能化技术解决方案，提出了智能化医院的总体结构、建设目标、设计目标、​​典型应用及各智能化子系统设计方案。讨论了智能医院的策略。

关键词：智慧医院； 智慧医疗； 物联网技术； 资源共享； 数据共享； 统一视频服务平台； 建立一体化管理体系； 能耗监控

0 前言

医疗建筑的电气设备种类繁多，用途各异。 为保证患者的及时诊断、抢救和治疗，供电可靠性高于普通建筑； 同时，患者和医护人员在诊断、抢救和治疗的整个过程中，都会面对不同的医疗电气设备。 如何保证安全用电显得尤为重要。 医疗建筑电气系统必须以安全、可靠为基础。从维持供电时间和恢复供电时间的角度出发，在诊断、抢救、治疗和整个运行过程中需要采取相应的配电和配电措施。医院确保重要负荷和电力供应的连续性

智慧医院智能化建设的发展与目标

随着科学技术的发展，医院智能化系统已经从过去的智能楼宇、简单的机电设备管理，扩展到越来越广泛的领域。 现在，基于物联网技术的医院智能化建设已经进入人们的视野。 医院智能化系统内容丰富、覆盖面广、专业性强、发展迅速。 是医院建设和医院数字化工程发展的重要组成部分。医院信息化应用领域已从设备管理扩展到临床、科研、教学、后勤等领域，从信息化应用的根基分工向规模化发展。医院信息系统整合开放，从单一医院到区域医疗

通过全面引入物联网技术，提高医院基础设施的智能化水平，从根本上改变医院的管理模式，提高医院的管理效率，提高医院的医疗质量，提高医院的经济效益和社会效益院，实现数字化智能医院目标。

2 智慧医院的核心技术（如图1所示）

通过应用物联网技术、大数据分析、智能识别技术、云平台云计算服务、多源数据集成与应用、传感器技术、移动终端管理等关键技术，智慧医院实现移动医疗、协同医疗、数据安全和信息共享，随时随地。

3 智慧医院综合系统设计

通过楼宇综合管理系统（IBMS），楼宇设备管理系统以现代楼宇管理模式为手段，实现了综合集成管理平台（BMS）、办公自动化系统（OAS）、综合通信系统（CAS）有机结合，实现信息资源共享，达到高效、经济的目的，提高系统运行效率和综合服务质量。

系统可采用统一的智能集成系统平台，集成所有智能。 图2显示了智慧医院的智能框架。

4 智慧医院的智能化特色应用

4.1 能耗监控管理系统

根据用户管理需要，设立能耗监测管理办公室，便于对设施能耗系统进行统一管理。 能耗监控管理系统的监控管理对象为电力、天然气、冷热水等分类用能系统。 大楼各楼层均安装具有通讯功能的智能测控装置，传输能耗数据并与中央监控通讯，对整个能耗进行实时监控和管理。

4.2 院长指挥舱系统（如图3）

管理信息系统（IBMS系统、安全管理系统、资产管理系统、会诊管理系统、IT管理系统、医院运营BIMS系统）通过实施物理环境（统一通信系统、大屏幕系统、多媒体会议系统）、综合应急指挥系统，结合医院相关管理流程，实现医院运营管理的可视化、集中化，让医院领导更直观有效地了解医院运维状况，进行快速管理：

A。 监控：监控医院工作状态（楼宇工作状态、安全事故、医院物业管理、资产运营），确保医院顺利运行。

b. 管理：通过BI系统对医院的运营情况（运营、服务质量、能耗、安全、质量控制）进行汇总、分析、判断。

C。 应急指挥：通过通信系统与多媒体会议系统的融合，实现医院、医院、卫生管理部门、应急管理部门之间的多渠道沟通，启动相应的应急预案指挥系统。

d. 远程会诊中心：通过通信系统与统一视频服务平台的融合，建立院级会诊中心，实现与其他医疗机构的远程会诊。

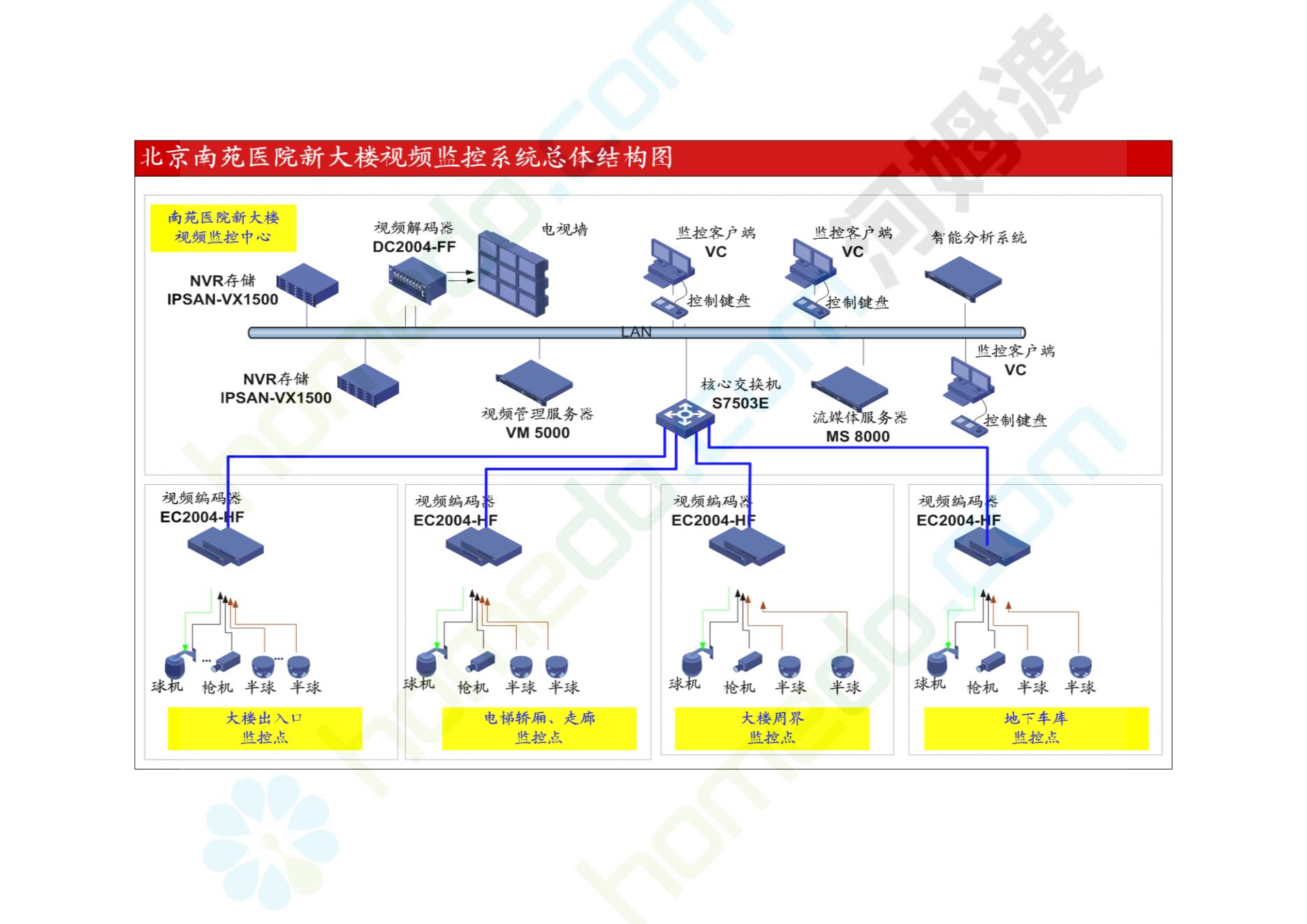

4.3 统一视频服务平台系统（如图4所示）

智能医院数字化医院统一视频服务平台是最重要的信息化人机交互系统之一。 其中，中央管理服务器包含在智能集成系统中，可为其他智能信息发布和视频采集平台提供信息发布。 系统基于流媒体即时交换传输平台技术，将视频（远程）会议、监控、信息发布、互动电视、IP数据等视频、音频、通信、多媒体、IP数据等业务集成到一个系统平台中传输等，通过同一条线路进行统一智能化管理和传输，实现多网融合和信息共享。

医院统一视频服务平台包括以下系统功能：

A。 信息发布功能。

b. 数字电视功能。

c.ICU探视功能。

d. 外科教学功能。

e. 远程会诊功能。

F。 智能录播功能。

G。 VACS无人值守智能会诊功能：可通过信息管理平台提供实时电子地图和位置导航。 超清双向视频服务，实现患者与医护人员的双向视频交流。

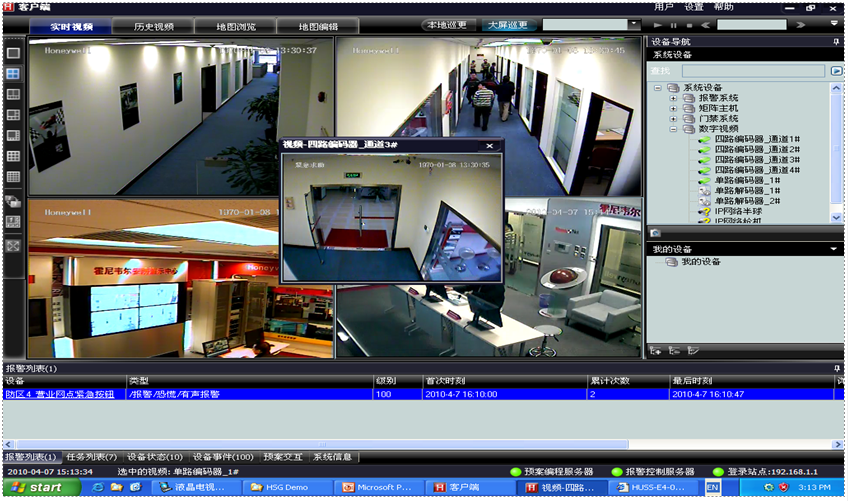

H。 智能安防监控功能：选用网络摄像机。 智能人流分析，可在重要出入口、安检处实现客流超载提醒功能。 可与红外辐射、门禁等系统对接，实现视频联动推墙功能，加强安防管理。

我。 智能视频会议功能：通过医院内部网络，可实现医院任意区域之间的视频交流； 通过交换式数字电视网、互联网、卫星网等方式，医院可以与全球任何一家医院、医疗机构和研究机构进行连接，实现远程智能视频会议的通讯功能。 不在会场的人员也可以通过4G网络接入参与和观看智能视频会议。

j. 平台互联：系统核心服务器可与其他系统互联，实现应急指挥调度、应急发布等功能。 通过互动电视网、电信网、卫星或互联网，与国内外多家医疗机构联网，实现高质量实时双向互动、高质量视频监控、视频交流、交流分享经验和数据。

4.4 医用气体报警系统医用气体报警系统

系统采用现代工业网络控制技术、总线分布式数据采集方式、数据通讯方式（含手术室）对各监测点的ICU、普通病房、医用气站的主要气体监测参数（如各气体压力、氧气纯度、流量等）采集并通过系统总线传输至监控中心。 计算机对相关运行数据进行采集、控制和处理，生成所有运行参数的综合数据文件。 可查询、搜索运行数据和告警数据，及时定位故障，高效处理。

将医用气体报警系统纳入智能集成系统后，配合HIS（医院信息系统），与CIS（临床信息系统）系统对接，为医疗系统提供医用气体预警和储备应急系统。

4.5 移动输液管理系统（移动医疗）

通过手持移动PDA设备和无线局域网，门急诊输液室的护士可以通过条码唯一地验证患者身份和输液药品，从而减少甚至避免人工检查带来的偏差风险； 通过平台记录输液起止时间，控制输液时间，准确记录每位输液医生建议的执行人和执行时间，杜绝推卸责任。 护士可以随时将输液过程中的临时情况保存在PDA中，以便跟踪分析医疗质量。输液过程中，需要护士支持时，患者可以通过周边按钮呼叫

4.6 无线查房系统

无线查房系统与医院HIS系统相连，通过物联网和无线网络对每个病房和每个病人进行检查。 它主要由无线发射器和手持PDA组成。 RFID标签可以使医务人员在床边即时输入、查询、修改患者相关信息、医嘱信息、生命体征，并可以快速调取患者临床报告信息，如护理等。 ，营养，检查和测试。 条码技术和WiFi识别系统应用于患者腕带、药品标签、生化标签和标本标签。 通过手持PDA扫描标签信息，在出院、临床治疗、检查、手术、抢救等不同情况下，快速准确完成患者、药品、标本的识别。

4.7 病房监控系统

为了对危重病人进行实时监护，随时了解病人情况，及时处理，建立了病房监护系统。 在每张病床上放置症状监测仪，将患者的症状信号（组合）通过网络实时传输到中央监测系统进行分析处理。 在中央值班室，值班护士通过中央监护系统监控病人的情况。 监测系统将患者的症状信号与标准症状信号进行实时对比分析。 当疾病出现异常时，系统会第一时间自动报警，打印疾病报告，更新病历。

4.8 基于传感技术的病房急救系统和心电监护系统

ICU和其他重症监护病房的每张病床都配备了必要的急救设备，如床旁监护仪、中央监护仪、心电图机、血气分析仪、微型计算机、脑电图机等。 重症监护室设有中央监护站，可直接查看所有监护床位的数据状态。 当患者病情严重时，医护人员会尽快对患者进行评估和治疗。

心电监护系统安装在ICU和CCU，由心电信号终端采集系统、心电监护信息中心和医院监护平台系统组成。 形成以心电图、血压、脉搏、呼吸、血氧等生命体征参数为基础的监测网络系统。 通过该系统，可以在护士站随时采集记录心电数据，并通过医疗网络将心电数据传输到医院数据中心，供专家诊断。

4.9 自动配药系统

自动配药系统又称自动配药系统，包括药片配药系统、针剂配药系统、粉剂配药系统等。患者需要每次服用同一个药袋，即一次服用。 同时根据医嘱在包装袋上印刷包装日期、受试者、患者姓名、用药时间、药品名称、规格、数量、条码等重要信息，方便药师和护士使用检查和病人服用。设备主要包括主机架、高速药箱、不规则药品自动包装设备、手动半自动包装设备和全自动包装设备

4.10 药品冷藏运输测温系统

冷藏药品运输测温系统采用RFID，无需人工操作。 全程主动记录药品的温度变化，实现无需开箱即可读取温度数据。无论是生产还是生产

防火门监控系统硬件配置方案

6.11医院消防应急照明及疏散指示系统解决方案

医院人员流动性大、密集，消防相对复杂。 发生火灾时，疏散指示系统非常重要。 消防应急照明及指示系统可与火灾报警系统联动，提供应急照明和疏散路径指示，引导人群快速找到疏散出口，并可一键选择疏散应急方案，增加逃生概率.

消防应急照明及疏散指示系统硬件配置方案

6.12医院有源谐波控制系统解决方案

都是谐波源，如X光机、CT机等，都会产生大量的谐波。 谐波会降低电能生产、传输和利用的效率，使电气设备过热，产生振动和噪声，绝缘老化。 寿命缩短，甚至发生故障或烧毁。 谐波会引起电力系统局部并联谐振或串联谐振，放大谐波含量，引起电容器等设备烧毁。 谐波还会引起继电保护和自动装置误动作，造成电能计量混乱。 它可能会干扰医院的精密实验室设备。

为消除配电系统谐波对医院设备的影响，该方案配备有源滤波器，滤除电网的2次至31次谐波干扰。

一系列有源电力滤波装置并联连接到电网。 通过实时检测负载的谐波和无功分量，利用PWM变换技术，从变流器中产生与电流谐波和无功分量相对应的电流。 将反向分量实时注入电力系统，实现谐波治理和无功补偿。

有源谐波控制系统硬件配置方案

6.13 医院充电桩系统解决方案

医院停车场有电动车和电动自行车，都需要提供充电桩。 充电桩管理系统通过物联网技术对充电桩站点和接入系统的每个充电桩进行持续数据采集和监控，解决物业和电力管理部门对充电桩的使用和监控问题。 电动自行车可以投币和扫码充电，电动车支持IC卡和扫码充电。 远程充电桩系统可以远程实时完成开始充电、强制停止、单价设置等控制指令。 用户可通过APP、微信、支付宝小程序扫描二维码。 支付完成后，系统发起充电请求，并控制相应的充电桩完成电动汽车的充电过程。 同时对充电器过温保护、充电器输入输出过压、欠压、绝缘检测故障等一系列故障进行预警； 可远程控制能耗监测与管理系统主机，提供财务报表、数据分析等功能。

充电桩运营充电平台硬件配置方案

6.14医院医疗隔离电源解决方案

《民用建筑电气设计规范》第14.7.6.3条明确规定，在供电突然中断后，重大医疗风险场所应采用电力系统不接地（IT系统）的供电方式. 同时，《医院洁净手术部大楼技术规范》-2002规定：二级医疗场所维护患者的生命安全，手术操作应采用医用IT系统，患者周围的其他电气设备。 如：急诊室（门诊手术室）、手术室、心脏监护治疗室、导管介入室、血管造影检查室等。

安科瑞电气医用隔离电源解决方案针对医疗II类场所的供电需求而开发设计，能够很好地满足各类手术室、重症监护室的安全可靠性要求。 并符合相关国家标准。

医用隔离电源方案硬件配置方案

7 结论

智慧医院是现代医院的重要标志，是医院现代化管理和高效运营的有力保障。 智慧医院对整个医院的管理水平、经济效益、社会效益都起到了巨大的提升作用，同时为公众提供了最现代化、最完善的服务。

参考：

[1] 梁伟，王玲莉，高阳． 智慧医院智能化系统设计

[2] 安科瑞企业微电网设计与应用手册2020.06版。

[3]安科瑞用户变电站变配电监控解决方案2021.10
