安科瑞配电柱头柜产品XXX数据中心案例分享
2022-03-02
安科瑞耿敏华
【摘要】介绍了安科瑞配电柱头柜在某大型数据中心的应用，展示了安科瑞配电柱头柜在数据中心机房末端配电中的应用可能性。
【关键词】数据中心；智能监控系统；柱头柜；多路监控；
一、项目概述
数据中心自建110KV变电站作为主进线。规划面积3万多平方米。一期建筑面积达到1.5万平方米，设计总容量达到20万千伏安。机房采用国际T3+/国内A级标准结构（2N），最多可容纳1.50000个机柜。一期工程包括2个高压变配电室，3个低压变配电室，5个电池室1个，常规数据室5个，操作员数据室2个，共70个前柜和33台空调。
本项目数据机房采用我司系列配电柱柜，是一款综合采集数据中心机房能源端所有能源数据的智能配电柜。可为终端能源监测系统提供高精度的测量数据。通过显示单元，可以实时反映机房内it设备的能耗情况，并将数据上传到后台监控系统，为客户提供能耗调整依据。
二、应用解决方案

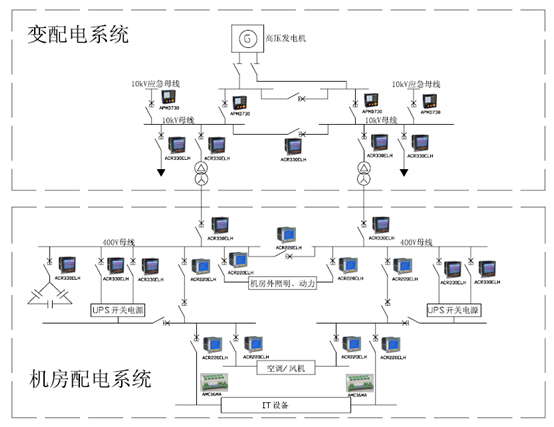

本配电柱头柜由人机HMI触摸屏、干线进线采集监控模块、支路电参数采集模块、可选无源开关状态采集模块组成。变压器、霍尔传感器，构成配电柜的解决方案。

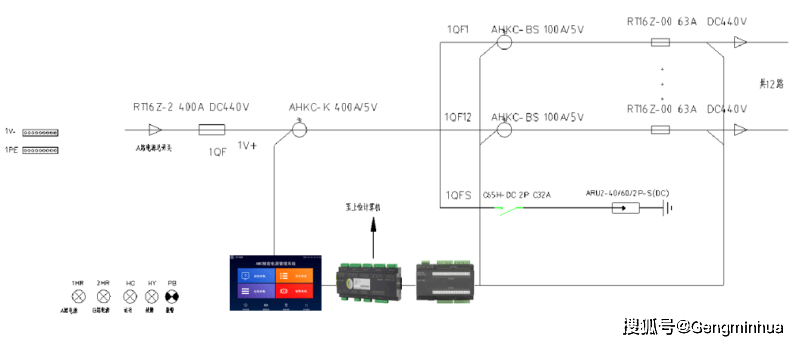

DC一进一出：

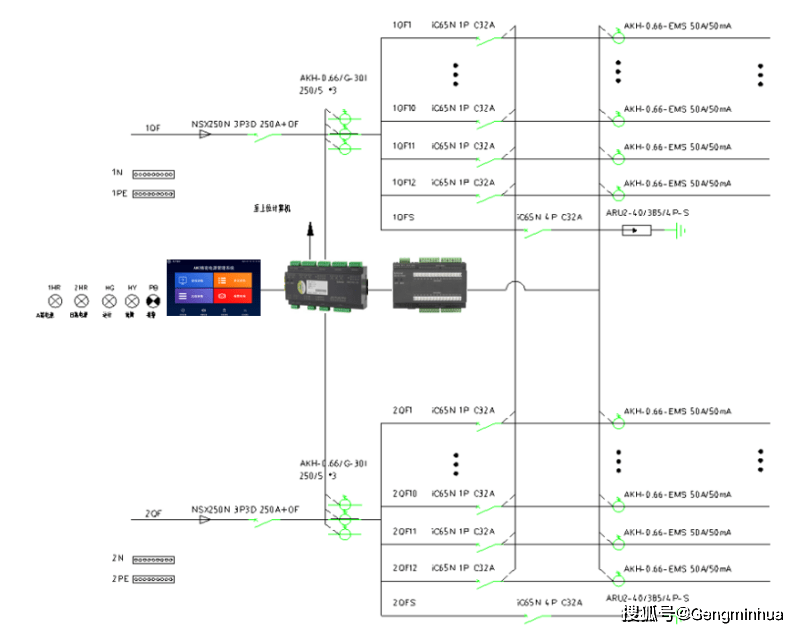

二进二出：
三、现场图片

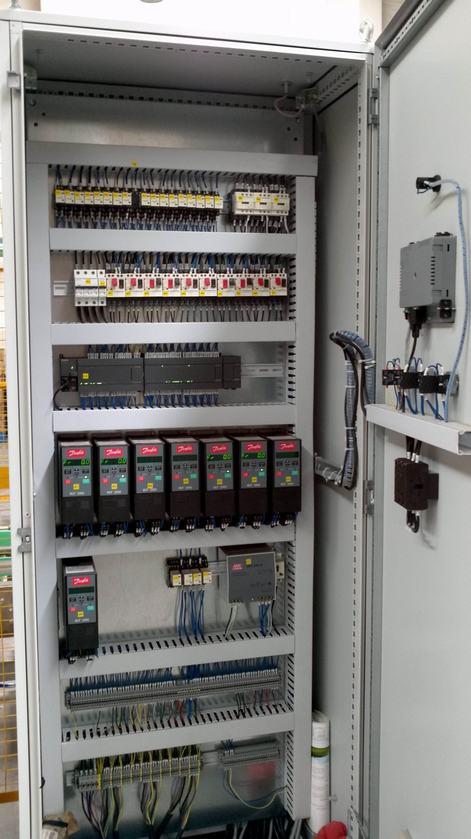

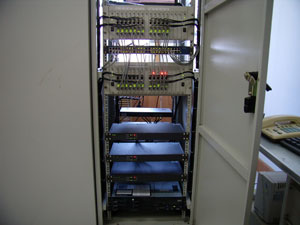

资料室

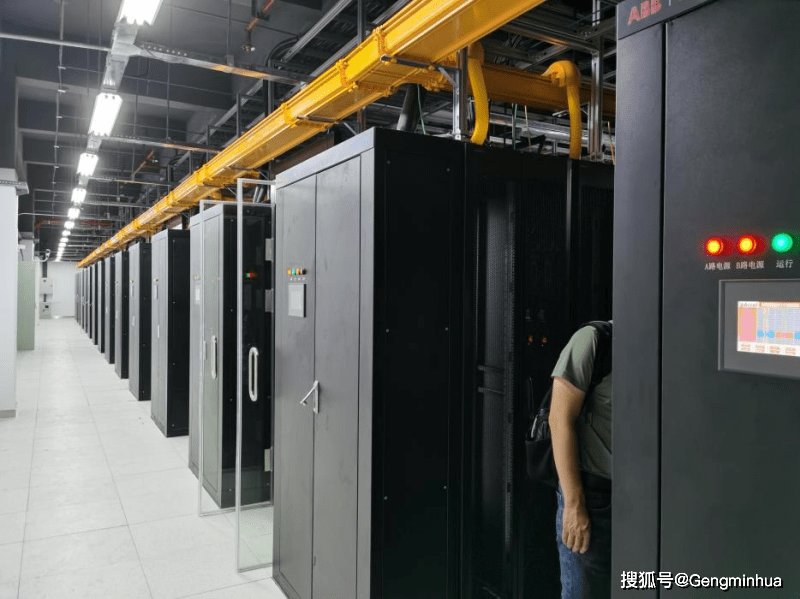

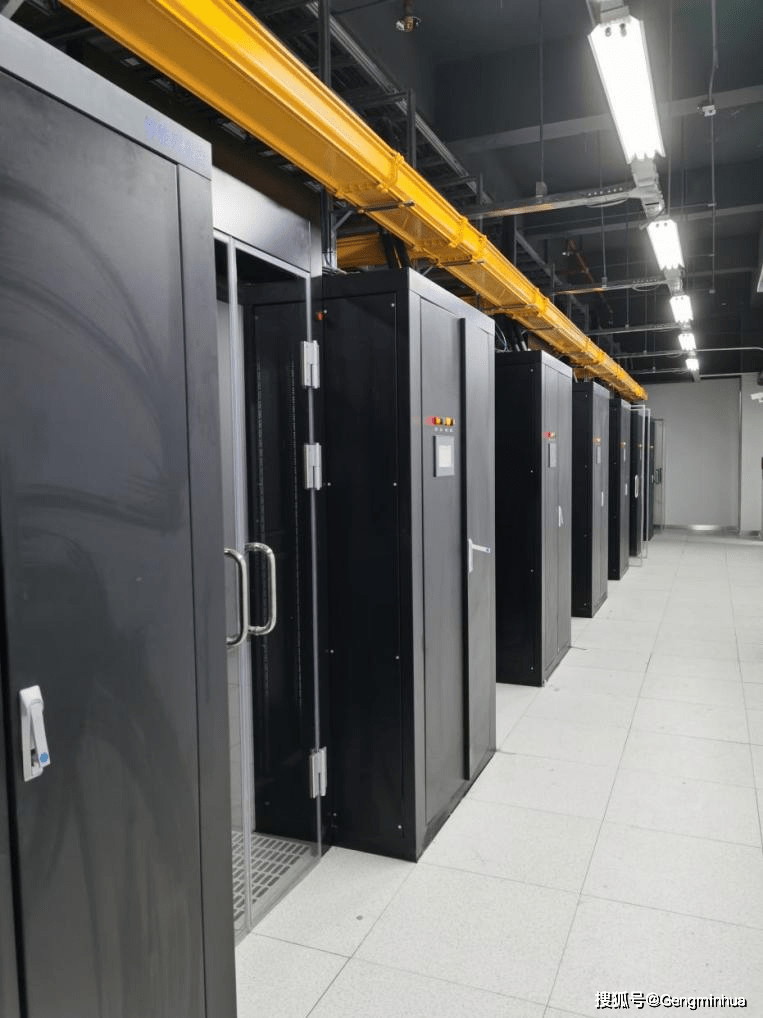

机房立柱柜

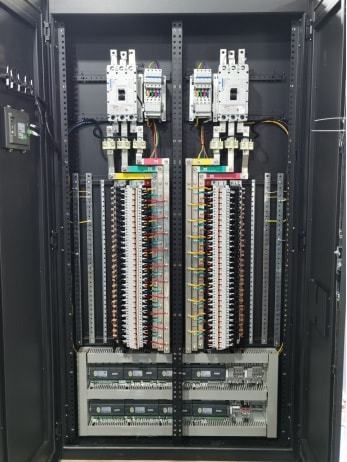

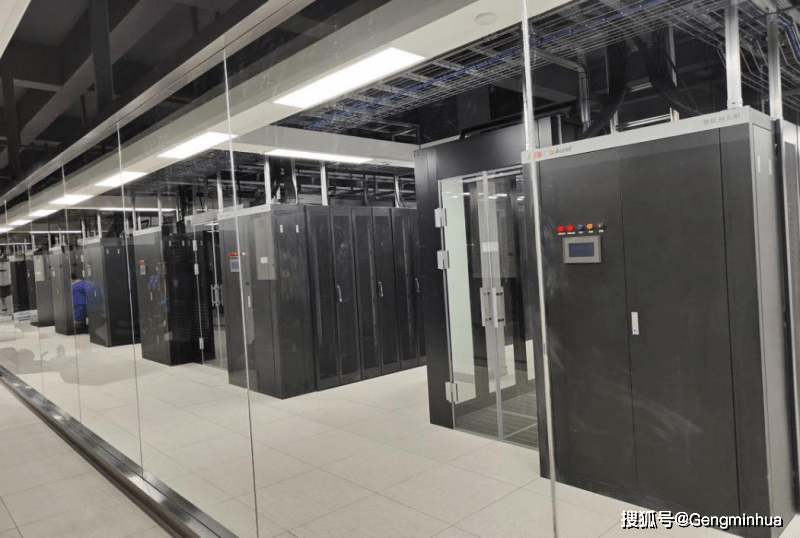

机房立柱柜
四、特点
4.1 配电柱头柜功能：
配电柱柜是一种智能配电柜，全面采集数据中心机房能源端的所有能源数据。为终端能源监测系统提供高精度测量数据，通过显示单元实时反映电能质量数据，并通过RS485通讯将数据上传到后台环境监测系统，实现对整个配电的实时监测经营质量体系和管理。帮助用户优化网络数据中心，加强能源管理，提高服务器机架运行效率。主要应用于电信、金融、政府、IT等数据中心或工业企业等重要客户，提供配电、
4.2 配电柱头柜特点：
4.2.第一排柜采用安科瑞研发的一系列多路监控装置，可测量进线三相电流、电压、有功功率、无功功率和视在功率边。、功率因数、频率等，还可以同时监测多个支路的电流、电压、有功功率、功率因数。同时可显示累计有功电能和增量电能，监控系统运行的各项参数，并通过HMI全面显示，减少配电柜空间占用，提高配电柜容积率。配电柜；
4.2.2柱头柜除了电源管理外，还具有运行管理和安全管理的功能，提高了整个配电系统的可靠性，降低了风险；
4.2.3立柱头柜支持更多电路，空间利用率高，减少占地面积；
4.2.4 安科瑞专门开发了配电管理系统软件。有了这套管理软件，用户可以通过数据中心后台管理系统远程访问两者，实现电气参数值、开关状态、零地电压、漏电流等数据的实时监控；还可实现越限报警、数据上传等功能。故障信息本地存储，可保存不少于5000条历史记录和故障信息，便于查询和故障分析；
4.2.5 HMI在配电柜的前面板上，包括以下部分：
7寸或10寸液晶显示屏，中英文显示界面；
系统运行状态指示灯、蜂鸣器；
必要的功能键用于选择各种系统参数，浏览和读取各种系统信息等；
为保证系统安全机房能耗管理，LCD支持密码保护。

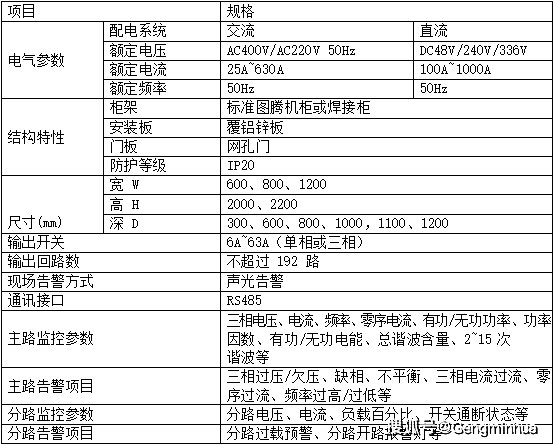

4.3技术参数
五、触摸屏界面

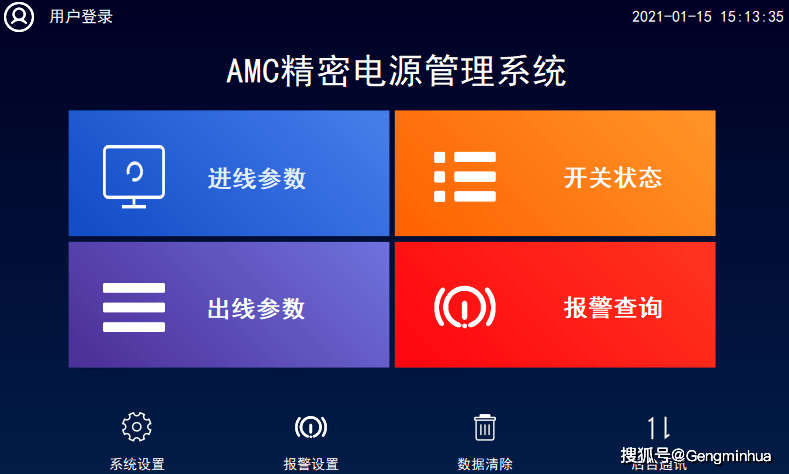

AMC电源管理系统主界面

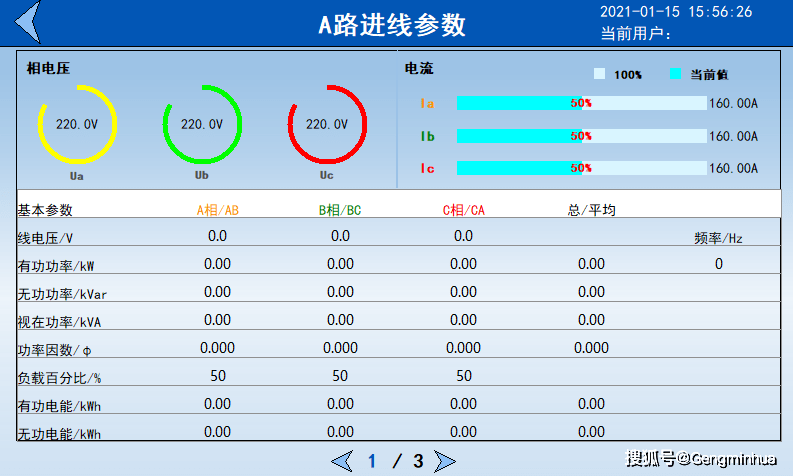

AMC电源管理系统主线进线接口

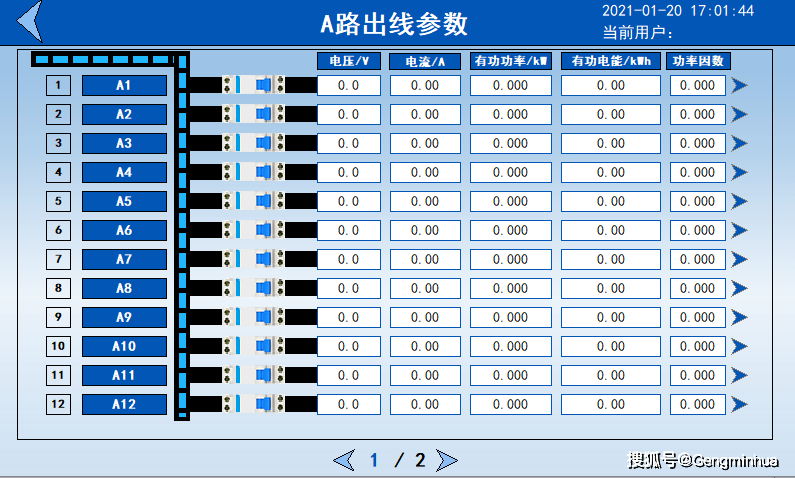

AMC电源管理系统主线出线接口

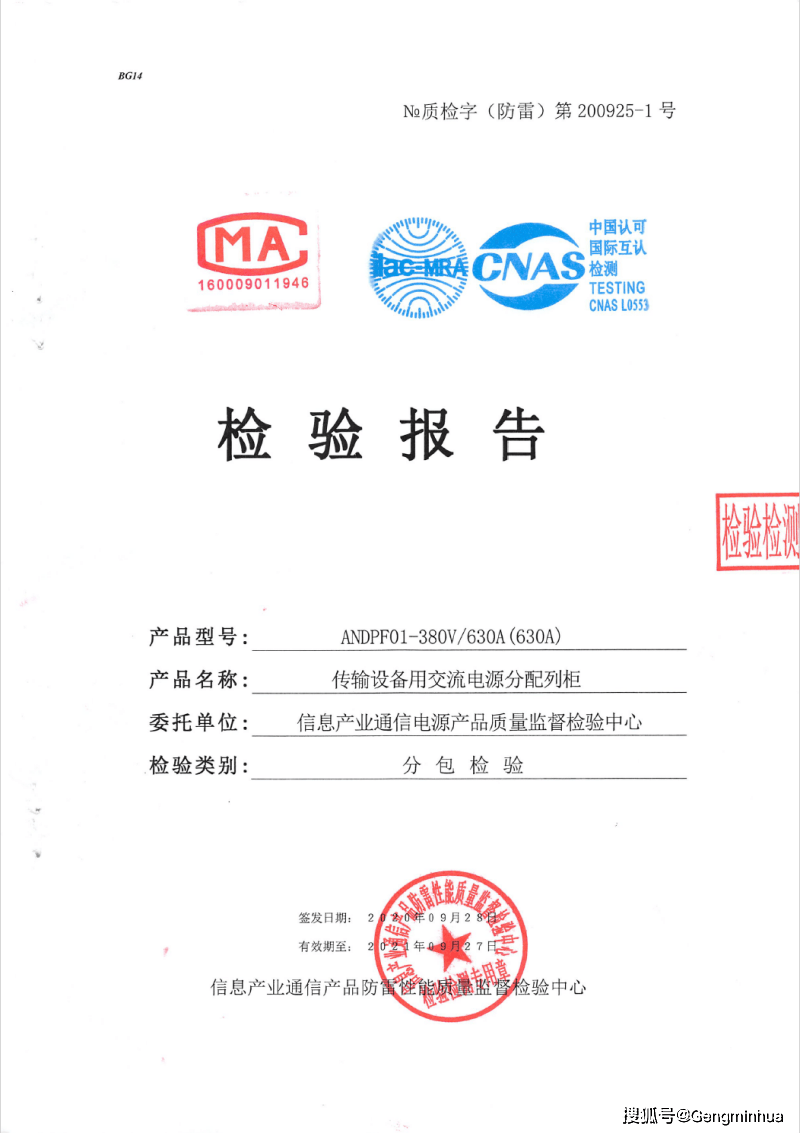

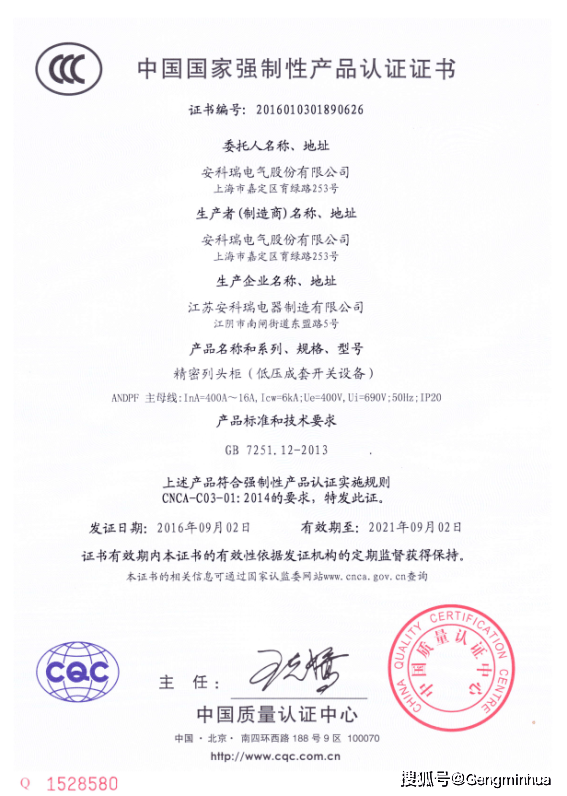

六、资质文件
七、结束语
2020年9月，中国提出二氧化碳排放要到2030年达到峰值，力争到2060年实现碳中和目标。2021年的八项主要任务之一是“30·60”双碳目标。预计到2030年，我国数据中心整体用电量将超过4000亿千瓦时，占全社会用电量的3.7%。
近年来，数据中心的建设越来越受到国家的重视，是新基建有序运行的基本保障，被视为“新基建的基础设施”。在“十四五”规划和2035年远景规划纲要中，第11章明确提出“建设国家大数据中心体系，加强算力统筹规划和智能调度，建设若干个国家枢纽节点和大数据中心”簇。”
我司顺应时代潮流，推出配电柱柜，全面采集数据中心机房能源端的所有能源数据。为终端能源监测系统提供高精度测量数据，通过显示单元实时反映电能质量数据，并通过RS485通讯将数据上传到后台环境监测系统，实现对整个配电的实时监测系统和运营质量管理，满足大多数数据中心的需求。返回搜狐，查看更多
