东营档案馆能耗管理系统的研究与应用
2022-02-12
于阳芳
, 嘉定, 上海
摘要：介绍了东营档案馆的能耗管理系统。它采用智能电表采集配电现场的各种电气参数。用电量监测系统实现对配电线路用电量的监测和分析。
关键词：大型公共建筑；能耗监测系统；ACREL-5000;
1 简介
近年来，多项建筑节能管理标准和指南、单位能源能耗在线监测管理标准相继出台，能源利用效率越来越受到重视。安科瑞能源管理云平台可为楼宇和企业的能耗和节能提供数据支持。
2 设计依据
GB 50052《供配电系统设计规范》
GB 50054《低压配电设计规范》
GB/T 50063《电力装置用电测量仪表设计规范》
DL/T 448《电能计量器具技术管理规程》
3 项目概况
东营档案馆项目建筑面积64万平方米，位于东营市府前街。仪器分布在地下一层的配电室，仪器型号为PZ80-E4/C，共94台。背景位于一楼值班室。因此，根据本项目的性质，设计了一套能耗系统。通过能耗网关的串口直接采集电表的数据，按照能耗分类的原则对数据进行采集和分析。
本项目旨在解决基础能耗数据的智能化、自动化、可视化、可量化的采集与存储；建立能源管理平台，实现能源集中管理；深入分析能源消耗过程和趋势；建立能耗监测宣传平台。通过对电能介质的统一综合管理，可以查询和分析各地区设备的能源使用情况，帮助管理者发现潜在的节能机会，提高能源利用效率，科学有效地管理能源使用，从而降低能源使用成本，为建设节约型社会发挥作用。
4 系统架构
Acrel-5000建筑能耗分析管理系统以工作站主机、通讯设备和测控单元为基础工具，为大型公共建筑的实时数据采集和远程管理提供了基础平台。它可以与其他楼宇自动化系统进行数据分析。转发构成了一个复杂的监控系统。能耗系统主要采用分层分布式计算机网络结构，如系统结构图所示：

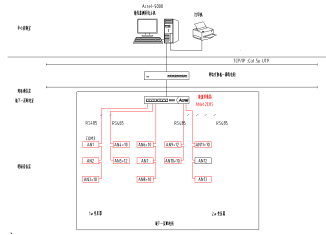

系统结构图
5 系统软件模块
综合能耗主界面
当天用电量曲线
反映当年建筑能耗和折算标准煤的综合能耗，计算单位面积能耗；
能耗主要以电表计量，界面下方显示当日每小时能耗曲线；点击各能耗类别上方区域东营建筑能耗管理系统，跳转到能耗类别能耗分析主界面；
可通过下拉框切换建筑东营建筑能耗管理系统，可根据项目需求更换建筑图片；
分类能耗主界面
反映某类（如电）能源消耗当日与上一日同期、当月同期与上月同期、当年同期与上月同期上年同期及比较、增幅及增加值；
反映某品类近48小时、近31天、近12个月、近3年的能耗趋势；
反映某子项能耗的当月能耗饼图；
反映一年中各月某类能源消耗量的同比分析图；

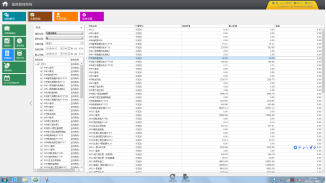

分类能耗分会能耗统计报表
分支可灵活选择，可统计一定时间段内分支的日、月、周、季、年能耗；
借助数据透视表的强大功能，用户可以进行各种数据统计，并对数据进行组合和排序；
统计数据可通过直方图、点线图、堆积图、饼图等多种图表展示；
统计数据可以导出到Excel；
能源消费分部非工作日能源消费分类
统计各分支机构工作日和非工作日的能耗，非工作日可通过系统灵活设置
统计数据可以导出到Excel；
分类能耗分部同比分析
各分公司当年月度能耗统计和上年同期能耗统计；
按分支能源收集的能源消耗分类
任意两次查询各支路的抄表，并计算差值；
时间精确到分钟；
分时段能耗分类能耗趋势分析
可查询某段时间内任意支路的能耗参数（如电压、电流、功率、功率因数等）。可查询的具体参数与安装的仪器和系统配置有关，不能跨月查询；
数据以图表或表格的形式展示，通过鼠标操作可以对图表进行放大、缩小、移动；数据可以排序；
数据可以导出到Excel；
明细能耗主界面
配置选项
根据相关技术规范配置建筑的基本信息，如：建筑功能、建筑面积、空调面积、建筑地址等，其中建筑面积等信息将用于分析能耗每单位面积；
配置项目所用仪器的型号、型号、厂家等基本信息，并添加仪器可提供的监测参数信息。这里的配置影响能耗统计、时间段能耗统计、参数查询等功能；
配置项目中使用的所有计量器具，并保存计量器具的地址、变比、对应的采集器、代号、监控回路名称等信息；
可根据项目情况灵活配置分项能耗统计配置中涉及的表计、比例、计算方法等信息。这里的配置信息会影响能耗分析模块中各能耗类别和子项的功能。;
为各部门的能源消耗配置相应的计量器具、计算方法、比例和部门能源消耗计划。完成此配置后，将启用部门能耗分析功能模块；
配置建筑物内耗能区域对应的计量器具、计算方法、比例。完成此配置后，将启用区域能耗分析功能模块。
6 展望
根据东营档案馆能耗管理系统能耗运行效果分析，建立典型能耗分析模型进行统一分析。
建立建筑能耗计量体系，把握建筑能耗脉搏，发现能耗黑幕，提高节能改造的针对性。
选择节能设备。
再好的节能设备，也无法控制浪费，无法发挥节能效果。通过增加自动化节能设备，制定设备运行策略，减少人为干预，集中管控，节能设备正在实现节能。
通过能耗监测系统提供的同比分析数据，量化节能改造结果，展现节能效果。
7 结论
大型公共建筑总面积不到城市总建筑面积的4%，但总能耗却占全国城市总用电量的22%。20 次。公共建筑是节能的主要参与者。做好东营档案馆的节能工作，对于推动和带动节能工作，实现节能减排目标具有重要意义。
参考：
技术要求[2008]114号
