科伦药业能耗系统数据采集监测智化-国内

2023-05-19

科伦药业是中国医药行业综合实力排名前三的医药集团之一，是大容量注射剂制造单项冠军示范企业。 科伦医药新都基地是科伦集团最早建立的生产基地，年产10亿瓶/袋。 厂址位于成都市新都区，总占地面积261亩。 现有建筑面积2000平方米，东扩将新建40363平方米。

为进一步提升产品质量和生产效率，科伦药业启动数字化转型和智慧工厂建设，为企业安装“数字大脑”，通过工业互联网技术赋能生产制造，带动产业转型升级。

在能源管理方面，公司加强能源计量基础能力建设，实现全厂各类能源的信息采集和数字化管理，提高能源管理效率和能源安全，降低能源消耗，优化能源成本。

经过多方考察，科伦集团邀请爱博精密电气有限公司为新都基地建设能源管理系统，实现企业能源智能管控。

01

客户需求

智能配电系统运行管理

(1)对高低压配电系统机械式仪表进行改造，实现计量数字化、智能化；

(2) 仪表接入后台，实时监控电能计量参数、开关动作状态，异常事件及时报警；

(3)监测高低压配电回路的铜排、开关、电缆的温度，确保配电线路安全；

(4)在配电室内安装小动物监控装置，当发生小动物入侵时，及时向管理人员报警；

(5) 通过网络的远程浏览，可以实现对厂区各配电室的远程集中监控，达到无人值守的目的。

能耗系统智能数据采集与监控

(1) 厂区内电、水、压缩空气、蒸汽、天然气等各种能源消耗的自动远程采集；

（二）根据能源实际使用情况，对能源消耗量进行分类统计，按项目汇总；

(3)能耗数据信息化管理，能耗数据可视化监控；

智能能耗运行管理

(1) 自动生成能耗统计报表，统计各生产线日、月、年能耗及单位能耗，并可导出打印；

(2) 进行多维度的能源消耗统计分析，能够对全厂、各生产线、各生产设备的能源消耗按地域、组织、设备进行统计分析；

(3)进行能耗分摊计算，将多条生产线共用的空调和压缩空气按每条生产线的比例进行统计汇总；

02

技术解决方案

北京爱博精密电气有限公司致力于用户侧智能配电、智能能源管理等前沿技术的研究与应用。 在医药行业的能源管理项目上有大量的实践经验。 智能运维”一体化智能能源管控解决方案。

根据本项目情况，设计如下方案：一套能耗监控系统平台用于监控配电房系统、楼层用电系统、空调制冷系统、给排水系统、天然气、厂区蒸汽和空气压缩系统及数据采集，为配电系统运行监控、生产线能耗统计、工厂能源管理分析、设备能耗分析提供依据。

能耗监控系统由各种计量监控仪表、数据采集器、数据服务器和能耗数据管理软件系统组成。 、监测、分析、管理和控制。

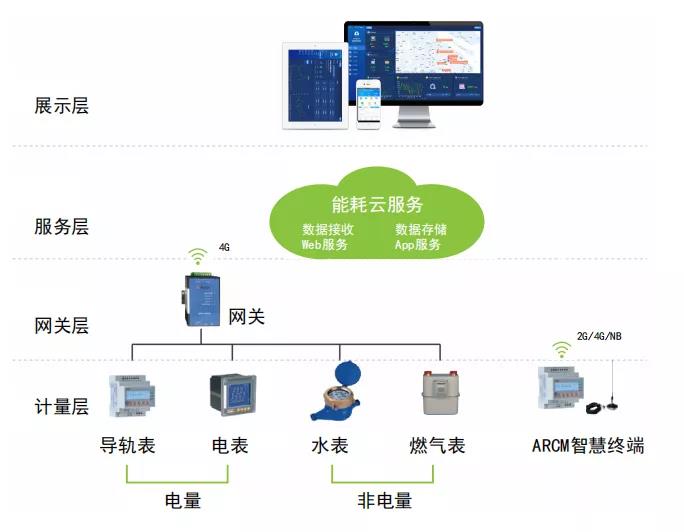

根据本项目情况，根据用户需求设计如下方案：采用“站控管理层-网络通信层-现场设备层”的分层分布式结构和“集中管理”的思想、分布式监控、灵活建设”，以楼宇内部局域网为主要通信媒介，实现对用能系统和主要用能设备的监控，构建可靠性强、效率高、安全可靠的能源监控网络。高度共享，建立能源监测、统计、公示、管理平台。

■ 厂区综合能耗监测、车间工序能耗监测、关键设备能耗监测；

■ 厂区各种能源、电能分项汇总，能源消耗趋势监测分析；

■ 配电室电路能量流向及企业能量平衡图；

■ 各高低压室配电系统结构图；

03

产品描述

II系列三相网络电力仪表

II是公司推出的一款高端多功能网络电能表。 具有精确电能参数测量、四象限电能测量、限值报警、最大值记录、数据记录、分时计、波形记录等功能。 通过扩展I/O模块、温度测量模块和其他传感器的集成测量，实现强大的信息监控功能。

仪器具有高效的电能质量监测功能，可为用户提供完善的电能质量测量、预警、分析数据和评估报告，使用户能够快速发现电能质量事件并及时采取措施，消除电网波动对设备的影响。生产设备的稳定运行。 监测电网电能质量，便于诊断电网故障，保障用户供电系统安全可靠运行。

II具有测量、最大值、报警、数据记录、波形记录等丰富的功能。 具体功能如下：

需量：三相有功/无功/视在需量，三相电流需量

实测：周波刷新，适合对响应速度要求高的场合

电能质量测量：实时监测2~63次谐波幅值、谐波相位角、谐波含量，计算各种电能质量参数

电能质量事件记录：当出现电压骤降、电压浪涌等电能质量事件时，记录事件发生的原因和时间等参数

波形记录：可记录200组（64点/周期）或100组（128点/周期）电压波形数据和电流波形数据，为用户分析电网历史状态提供依据

最大值记录：实时统计相关参数（电压、电流、功率、需量、不平衡、THD等）的最大值和最小值信息

超限报警：可选择某个参数作为监控对象，当该参数超过设定的限值时报警

分时计量：强大的最大需量/电能分时计量功能

负载：属性指示、负载百分比显示、四象限功率显示

04

实施过程

本项目采用一体化能源管控系统软件平台，包括能源管理、配电监控、碳资产、成本分析、运维管理等多个功能模块，满足能源管控的实际需求。用户企业。 系统后台置于主控室工厂能耗管理系统建设，配备2台服务器，机架式安装； 1个维护管理工作站，机架式安装； 1个管控工作站，操作桌面安装。

系统接入工厂内电、气等各种能源消耗数据。 部分现场智能电表数据通过数据接口通过现场第三方系统转发访问，部分电表需要更换新的智能电表。

配电系统数据包括35KV配电室、10KV配电室、鼓风机房10KV配电站、余热配电室、高低压智能仪表及四个配电室的直流屏数据。 每个配电室配备一个4串口采集器，配电室到系统后台的路由采用光纤通道和光纤收发器。

05

执行结果

四川科伦药业有限公司对现有16个车间和新建创新制剂楼进行能源管理改造内容和相关配电系统后台监控平台建设。 能源管理及后台监控设备应用于四川科伦药业新都基地生产车间能源管理及后台监控改造项目。

通过对车间用电能源系统的计量数据采集，实现基于智能能源管理系统平台的远程集中监控和管理，实现企业能源消耗在线实时监控，信息化和提高能源管理的智能化水平，智能化工厂可以弥补能源管理的短板，大大提高能源安全，提高能源管理效率，减轻劳动强度和工作量，实现科学合理的节能降耗基于数据指导。

采集配电设备的测量数据、运行参数、电压、电流、功率因数、电能质量等，可达到配电房系统远程监控的目的。

06

客户价值

爱博精电为科伦提供基于私有云部署的智慧能源管控系统平台，实现能源管理的数字化和运维管理执行的敏捷化。 通过对能源供应的安全性、能源消耗、设备运行能耗的合理性进行分析，挖掘节能潜力，评价节能效果，实现多方位管控能源从输配到消费的全过程，提高能源利用效率。 智能工厂建设使科伦药业智能制造车间生产效率提升32%，运营成本降低26%，助力公司制造业高质量发展再上新台阶。

文中部分图片来自网络，图片版权归原作者所有

能源是人类社会发展的基础，能源危机也是当今社会面临的重大挑战。 如何实现能源的高效利用已成为各行各业共同面临的问题。 能源管理平台的出现为解决这一问题提供了新的思路和方法。

能耗管理平台是基于云计算、物联网、大数据等技术开发的应用系统。 它旨在通过对各种设备、系统和过程进行全面、精细化的监控和管理，达到降低能源消耗、提高能源效率、减少环境污染等目标。 该平台可广泛应用于工业制造、建筑节能、智慧城市等领域。

能耗监控平台是康沃物联网在节能减排领域的创新成果。 依托物联网和人工智能技术，实现数据精准化、可视化，帮助用能单位实现区域用能数据信息化、科学化、规范化管理，进而实现节能减排的低碳发展目标。减排，践行可持续发展。

本系统严格按照国家机关办公楼及大型公共建筑能耗监测相关标准开发，采用先进的计算机技术、网络通讯技术、数据库技术、数据采集技术，实现能耗在线监测数据，为客户提供数据采集、上传、统计、分析、公示、动态监测等服务。

能源管理平台的特点

1、实时监控：通过物联网技术，实时采集相关设备、系统等数据，并进行处理分析，实现对设备运行状态、能耗等信息的实时监控.

2、多维度分析：通过大数据技术，对采集到的数据进行深度挖掘和分析荆州能耗管理系统网址，形成多维度、多角度的数据视图，为决策者提供更全面、更准确的信息支持。

3、智能预警：通过机器学习等人工智能技术，预测分析设备运行状态，提前发现潜在故障和异常情况，及时进行预警和处理。

能源管理平台应用案例

1、在工业制造领域：某汽车制造企业引入能耗管理平台后，通过实时监控生产线各设备的运行状态和能耗，及时发现并解决一系列潜在问题。实时性，从而降低生产成本，提高生产效率。

2、建筑节能领域：某大型商业建筑引入能源管理平台后，通过对建筑内的水、电等系统进行实时监控，成功实现年耗电成本数百万元减少。

3、智慧城市领域：某城市引入能耗管理平台后，通过对各类公共设施和交通系统的实时监控和管理，实现城市能源的高效利用和环境保护。

随着社会经济的发展和科技的进步，能源消耗管理平台将越来越广泛地应用于各个领域。 希望在未来的日子里，有更多的企业和机构能够引入这一系统，为实现节能、环保等目标做出贡献。

文章部分内容及图片来源于网络，如有侵权请联系删除！
